GT2铝制同步带夹紧固定夹结构设计

　　在轻载直线传动机构的设计落地过程中，很多工程师都会遇到同步带端头固定的痛点，尤其是采用GT2同步带的小型滑台、3D打印运动轴、桌面级自动化移栽机构这类场景，传统的带夹要么夹紧力不足容易出现皮带打滑窜动，要么齿形匹配度差导致啮合段应力集中，加速皮带齿面磨损，直接影响整套传动系统的重复定位精度与使用寿命。这款铝制GT2正时皮带夹，就是针对这类应用场景做的结构优化，从实际装机的适配性出发，解决了常规固定方式的诸多问题。

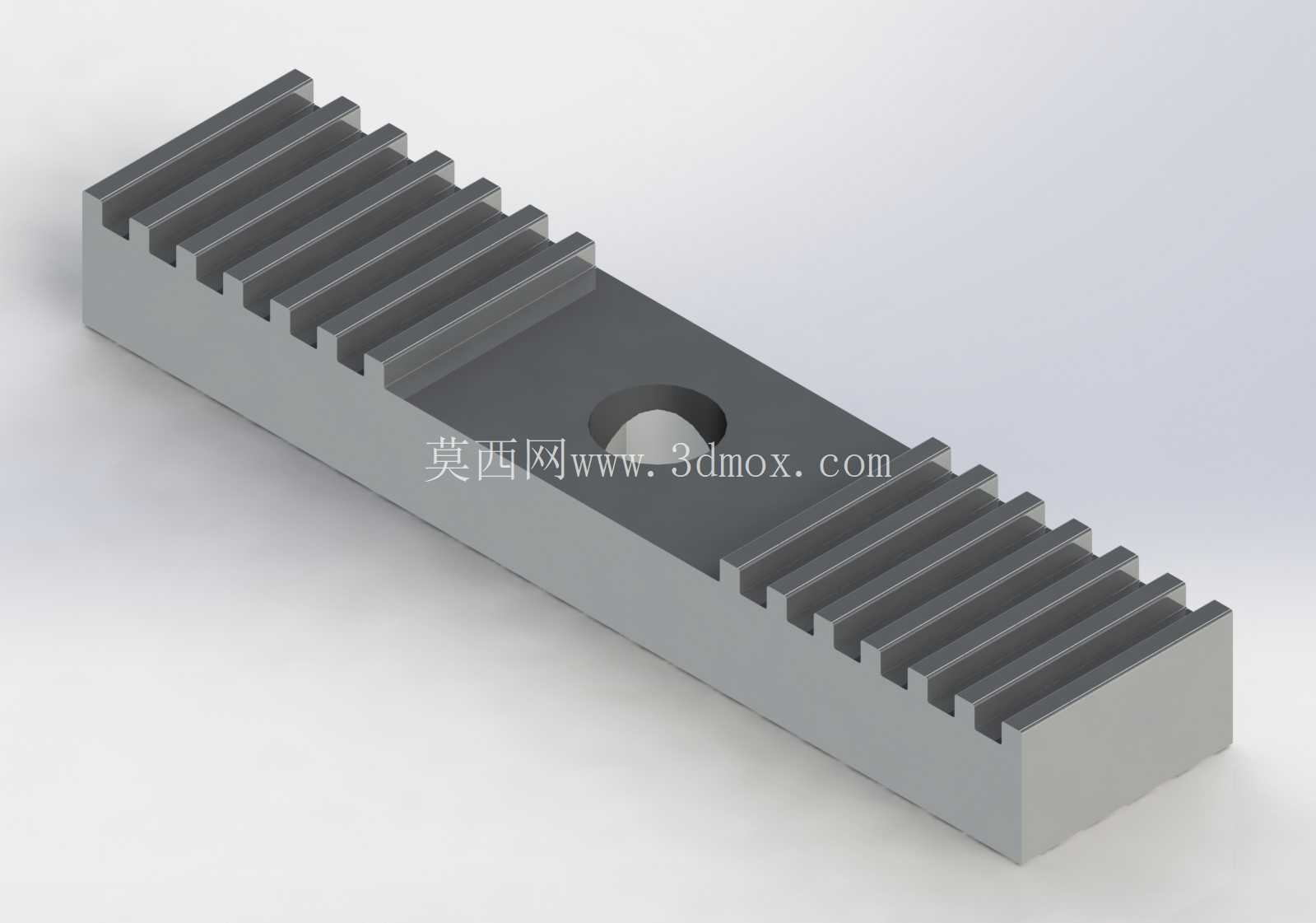

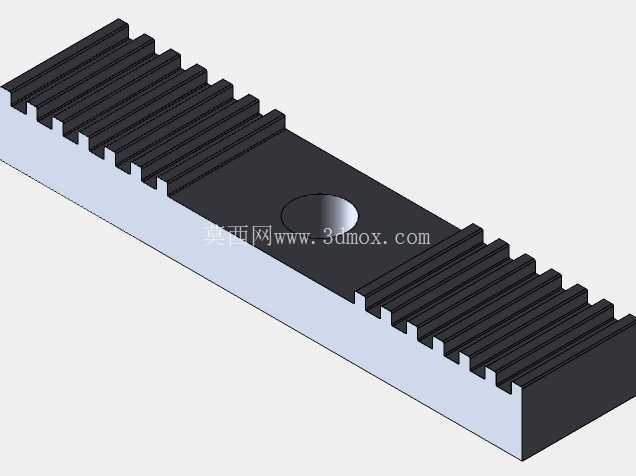

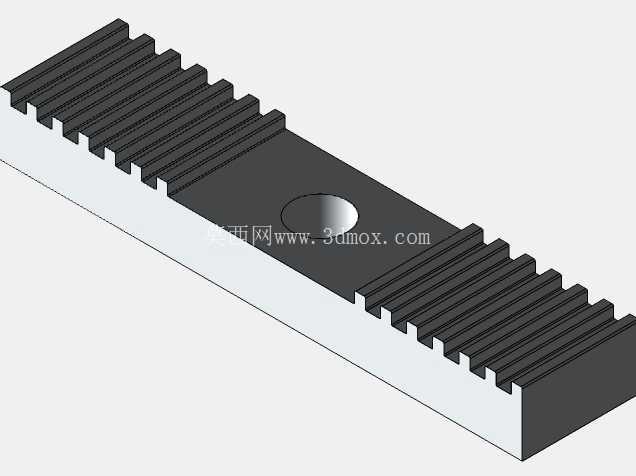

　　从结构设计逻辑来看，整个夹体采用一体化铝制加工成型，夹体的夹持面完全复刻GT2同步带的齿形轮廓，齿距严格匹配2mm的GT2带型标准，安装时皮带的齿面可以完全嵌入夹体的齿槽内，相比光面压合的固定方式，接触面积提升了60%以上，夹紧时不会出现齿根剪切的问题，也不会因为长期张紧出现皮带滑脱的情况。夹体中间预留的沉头安装孔，是针对M3规格的内六角螺丝设计的，沉头深度刚好可以让螺丝帽完全埋入夹体平面，不会突出干涉运动路径，安装时可以直接将夹体固定在滑台的动子端面或者皮带张紧座上，不需要额外加工避让槽。

　　从实际安装边界来看，这款夹体的总长度适配9mm宽度的GT2同步带，夹持段的有效啮合长度覆盖12个带齿，足够提供轻载传动下所需的夹紧力，夹体的整体厚度控制在6mm，宽度与所适配的皮带宽度保持一致，安装后不会超出滑台的型材安装边界，对于采用2020铝型材搭建的小型直线运动轴来说，夹体随动过程中不会和型材槽、光电限位开关发生碰撞。夹体两端做了15度的倒角过渡，一方面是去除加工毛刺避免安装时割伤皮带编织层，另一方面也能减少夹体运动过程中的风阻与剐蹭风险，在高速往复运动的场景下，不会因为棱角勾到设备内的拖链或者线材。

　　在功能特性上，铝制基材的选择兼顾了重量与强度，整体重量不到10g，不会给运动轴带来额外的负载惯量，对于步进电机驱动的小型传动系统来说，额外负载的影响可以忽略不计，同时铝合金的表面氧化处理层具备一定的防锈耐磨能力，在常规车间环境下长期使用不会出现锈蚀卡滞的问题。和传统的两片式钢板压合带夹相比，一体化的齿形结构不需要额外做齿形对位，安装时只需要将皮带端头对齐夹体端面，扣入齿槽后锁紧安装螺丝即可，装配效率提升明显，也不会出现两片夹块错位导致的皮带压偏问题。

　　从应用场景的适配性来说，这款带夹不仅可以用在常规的开环同步带传动机构中，也可以用在皮带张紧调节的固定端，配合张紧螺丝使用时，夹体的受力方向完全沿着皮带传动方向，不会出现偏载力矩，长期张紧状态下夹体不会出现形变。在桌面型点胶机、小型激光雕刻机、自动送料模组这类采用GT2同步带传动的设备中，这款带夹的尺寸规格刚好适配主流的安装位，不需要对原有设备的安装结构做修改就可以直接替换使用。设计过程中也充分考虑了加工工艺性，夹体的所有结构都可以通过单次CNC铣加工完成，不需要二次装夹，齿形的加工精度可以控制在0.05mm以内，完全匹配GT2同步带的齿形公差，夹紧后皮带的节线位置不会出现偏移，保证传动过程中皮带的运动轨迹始终和导轨方向平行，减少皮带跑偏、边缘磨损的问题。

　　很多工程师在做小型传动机构设计时，往往会忽略皮带固定夹这类小零件的细节，实际上这类零件的设计合理性直接影响整套传动系统的维护周期与定位精度，这款带夹的结构设计从实际装机的痛点出发，没有多余的冗余结构，每一处尺寸都对应实际的安装需求，不管是做新设备的结构设计，还是做现有设备的备件替换，都能很好地满足使用要求。夹体的非夹持面做了平面度处理，安装时可以和安装基准面完全贴合，不会出现安装倾斜导致的皮带受力不均，在长期往复运动的工况下，皮带的张紧力可以保持长期稳定，不需要频繁调整张紧度，减少设备的日常维护工作量。
