PCB板载HDMI接口连接器结构设计

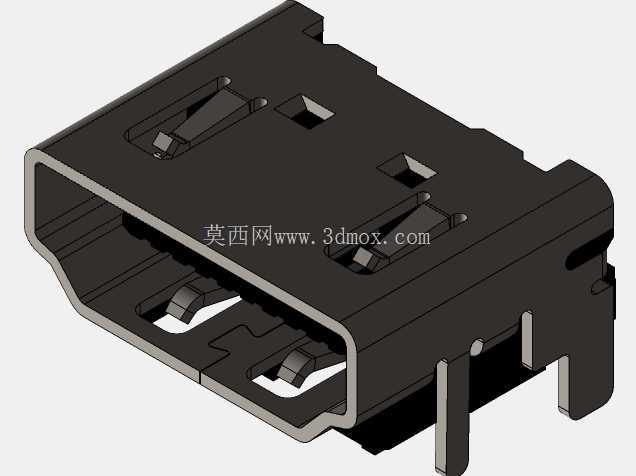

　　从结构功能来看，这款连接器采用金属外壳包裹内部胶芯与接触端子的设计，金属外壳一方面承担电磁屏蔽作用，避免板卡高频信号对HDMI传输链路产生干扰，同时也作为插拔受力的主要承载结构，将用户插拔插头时的外力通过外壳两侧的固定插脚传导到PCB板上，避免内部塑胶端子受外力变形导致接触不良。外壳底部的两个定位插柱在装配时先插入PCB对应的定位孔中，完成预固定后再对插脚与信号端子进行波峰焊或者回流焊，能够有效规避焊接过程中连接器偏移导致的接口对位不准问题。内部的接触端子采用差分信号对的排布方式，严格遵循HDMI协议规定的端子间距与阻抗要求，每一组信号端子的长度差控制在极小范围内，保证高速差分信号传输时的时序一致性，避免出现画面闪屏、信号丢包的问题。在安装边界设计上，这款连接器的贴板高度、接口伸出PCB边缘的长度都经过适配优化，既能够保证外壳面板开口后接口端面与外壳表面齐平，不会出现接口内陷或者突出过多影响美观的问题，同时也预留了足够的焊盘空间，避免焊接时相邻焊盘连锡短路。在消费电子、工业控制板卡、显示终端设备的硬件设计环节，板载HDMI接口是实现高清音视频信号从PCB端向外传输的核心连接部件，这类连接器的设计合理性直接决定了设备信号传输稳定性、接口插拔寿命以及整机装配的适配性。不同于外置式的HDMI转接接口，PCB直插式连接器需要同时兼顾板端焊接可靠性、接口对位精度、外壳屏蔽效能三个核心维度的设计要求，在实际选型与建模过程中，需要结合PCB布局的空间边界、外壳开口的位置公差、插拔受力的传导路径做综合考量。

　　在实际应用场景中，这类板载HDMI连接器广泛用在工控主板、迷你主机、显示驱动板、高清采集卡等设备上，设计建模时需要重点关注几个容易被忽略的细节：一是金属外壳的弹片设计，插头插入时弹片能够提供合适的保持力，既不会因为插拔力过大导致用户使用体验差，也不会因为保持力不足导致插头轻易松脱；二是塑胶胶芯的耐高温性能，建模时需要考虑端子与胶芯的结合力，避免过炉焊接时胶芯受热变形导致端子移位；三是接地引脚的设计，金属外壳需要通过独立的接地引脚与PCB的接地层可靠连接，才能有效发挥电磁屏蔽的作用，降低外界电磁干扰对高清信号的影响。

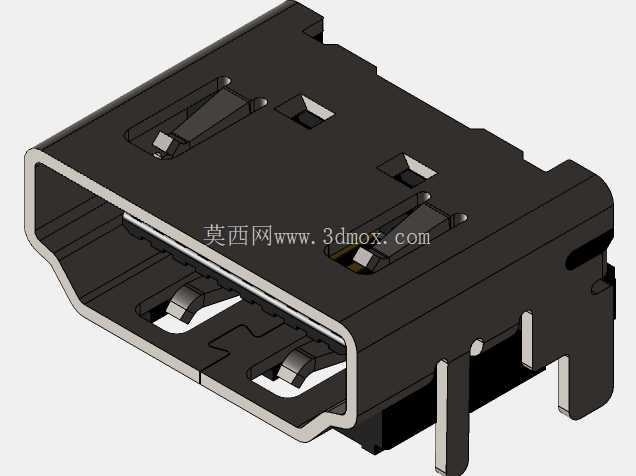

　　从建模的结构逻辑来看，这款模型还原了连接器的所有装配特征，包括外壳的折弯卡扣结构、端子的折弯角度、定位柱的倒角设计，这些细节在做PCB结构干涉检查时尤为重要——很多新手工程师在选型时只关注接口的整体尺寸，忽略了外壳底部的卡扣凸起、焊盘的实际占用空间，导致Layout完成后出现连接器与周边电阻电容、结构筋位干涉的问题，直接造成样板报废。另外，连接器的插拔导向斜面设计也在模型中做了准确还原，接口入口处的导向斜角能够在插头插入时自动导正位置，即使插头存在小幅偏移也能顺利插入，降低插针被顶弯的风险。

　　在工业级应用场景下，这类连接器还需要考虑振动环境下的接触可靠性，所以固定插脚的设计通常会做加宽处理，焊接后与PCB的结合强度更高，在设备运输或者长期振动工况下不会出现连接器脱焊的问题。整体结构没有多余的冗余设计，所有特征都服务于信号传输可靠、安装定位精准、受力结构合理这几个核心设计目标，能够直接用于PCB结构设计阶段的干涉检查、整机外壳的开口适配，也可以作为接插件类零件设计的参考案例，帮助结构工程师理解板载高速连接器的设计逻辑与工程要点。
