MG995金属齿轮舵机结构三维建模

　　在航模制作、小型机器人关节驱动、自动化小行程位移控制场景里，这类大扭矩金属齿轮舵机是出镜率极高的执行部件，很多刚接触小型机电结构设计的工程师，第一次做动力选型时都会接触到这类标准件。做这个三维模型的时候，最先要卡准的是安装边界——这类舵机的安装耳是行业里沿用多年的通用尺寸，两侧带安装孔的凸耳间距、孔径大小、凸耳到输出轴中心的距离，都要和市面通用的舵机安装支架、舵盘配件完全匹配，不然做出来的结构件没法和现成的标准配件适配，会给后续的实物装配带来很大麻烦。

　　输出轴部分是建模时需要重点细化的结构，这款舵机用的是金属齿输出轴，轴端的花键齿形要和标准25T舵盘完全契合，齿的模数、压力角、齿数都要严格对应通用规格，轴的伸出长度也要控制在合理范围，既要保证舵盘安装后不会和舵机上盖发生摩擦，也要让锁紧螺丝有足够的啮合长度，不会在大扭矩输出时出现舵盘打滑的情况。上盖部分的轴承安装位也要做准，输出轴和上盖之间的轴承位同轴度要控制在合理公差范围内，不然实际转动时会出现卡滞、虚位过大的问题，影响控制精度。

　　舵机主体的外壳是分体式结构，上下壳之间的止口配合要做出来，止口的深度、配合间隙要兼顾密封和装配便利性，外壳侧面的出线槽位置也要符合常规走线习惯，一般是从壳体尾部侧面引出电源线和信号线，出线槽的圆角要处理到位，避免穿线时割破线皮。壳体内部的空间虽然在外观模型里不需要把所有电路板、电机细节都做全，但内部腔体的轮廓要和实际结构一致，方便后续如果要做结构改进、或者设计定制化外壳时，可以直接参考内部空间排布，不会出现内部元件和外壳干涉的问题。

　　从实际使用场景来看，这款舵机的扭矩输出足以支撑1:10遥控车的转向机构、小型机械臂的关节转动、航模舵面的偏转控制，建模时特意还原了壳体上的加强筋结构，这些加强筋分布在壳体侧壁和安装耳的连接位置，能在大扭矩负载下减少壳体的形变，避免因为壳体变形导致内部齿轮啮合错位，缩短使用寿命。安装耳上的固定孔做了沉台设计，实际装配时用十字盘头螺丝固定的话，螺丝头可以完全沉入沉台内，不会突出安装面，避免和周边结构件发生刮蹭。

　　很多新手在做舵机相关结构设计时，容易忽略输出轴的中立位置，建模时把输出轴的转动行程范围做了示意，这类舵机的常规转动角度是0-180度，在中立位置时输出轴的花键齿位要和常规舵盘的安装孔位对应，方便装配时快速找中，减少调试时的对中工作量。壳体底部的平面度也做了控制，安装时整个舵机的底面可以完全贴合安装基座，不会出现翘边的情况，保证固定后整体结构的稳定性，在高频往复转动时不会产生额外的震动。

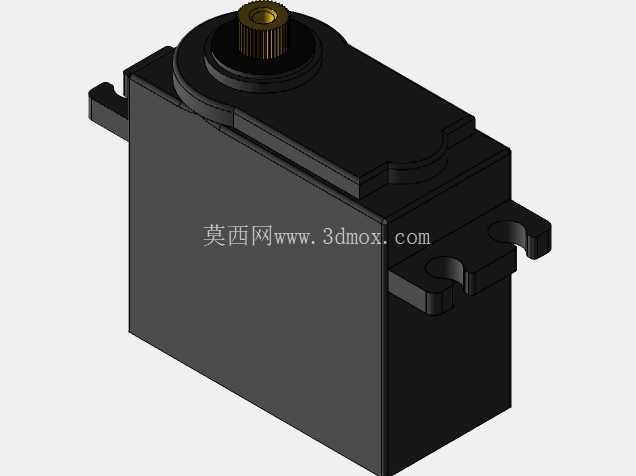

　　另外，输出轴顶部的铜齿部分做了单独的结构分层，和黑色的塑料上盖形成明确的材质区分，在做装配演示或者渲染输出时，可以直接赋予不同的材质属性，不需要再额外拆分零件。两侧的安装耳做了圆角过渡，避免应力集中在耳片和壳体的连接位置，实际使用中如果遇到冲击负载，圆角过渡的结构能大幅降低耳片断裂的概率，这也是很多廉价舵机容易出问题的位置，建模时把这个细节还原出来，也能给后续做结构优化的工程师提供参考。
