汽车转向系统杆端眼球铰接接头结构

　　在商用车与乘用车的转向传动链路里，这类杆端眼球接头是承担铰接传力、补偿安装与运动偏差的核心连接件，日常作业里常被装配在转向横拉杆的两端，一头通过外螺纹段和拉杆杆身锁紧固定，另一头通过内球环结构和转向节上的球销铰接，把转向器输出的横向摆动力平顺传递到车轮端，带动车轮完成转向动作。除了整车转向系统，这类结构也大量用在工业自动化连杆机构、工程机械操纵连杆、农用机械传动拉杆上，但凡需要在两个存在相对摆动、转动角度偏差的构件间传递轴向拉压力的场景，都能见到这类杆端球接头的应用。

　　从功能特性上看，这类杆端眼球接头的核心作用是在刚性传力的前提下，允许连接两端存在一定角度的相对偏转，避免连杆在运动过程中出现卡滞、附加弯矩过大的问题。和普通的刚性铰接销轴不同，它的球环结构可以同时实现绕球心的多方向小角度转动，既能补偿车架、转向节在载荷作用下产生的形变位移，也能抵消零件加工、装配过程中带来的位置度误差，降低整个连杆机构的装配精度要求，同时减少运动过程中的冲击异响。球环外侧的衬层采用自润滑耐磨材质，日常使用中不需要额外加注润滑脂，就能保证长期摆动过程中的摩擦阻力稳定，避免球头松旷导致的转向虚位变大、操控精度下降问题。

　　做这个结构的三维设计时，首先要明确整个接头的受力边界：转向工况下，接头需要承受的最大轴向拉力、压力要匹配整车满载转向时的极限载荷，同时还要考虑冲击工况下的安全余量，所以杆部的螺纹规格、杆身直径要先通过强度校核确定，螺纹段的长度要预留足够的调节余量，方便装配时调整横拉杆的总长度，进而匹配整车的前束参数，螺纹尾部要设计退刀槽，避免螺纹加工收尾处的应力集中，同时要预留锁紧螺母的安装位置，保证调整完成后可以可靠锁止，防止车辆运行过程中螺纹松脱导致转向失效。

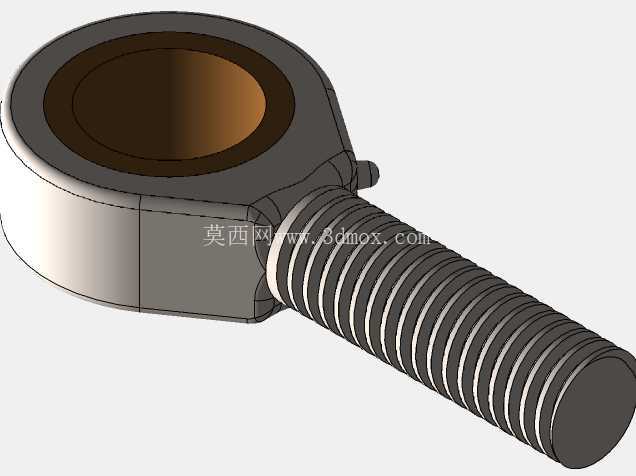

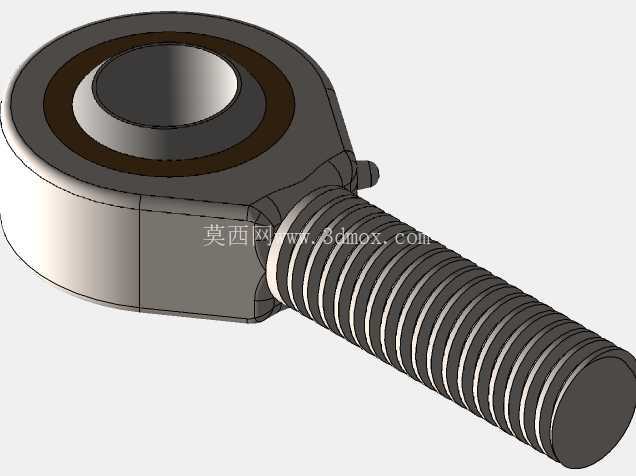

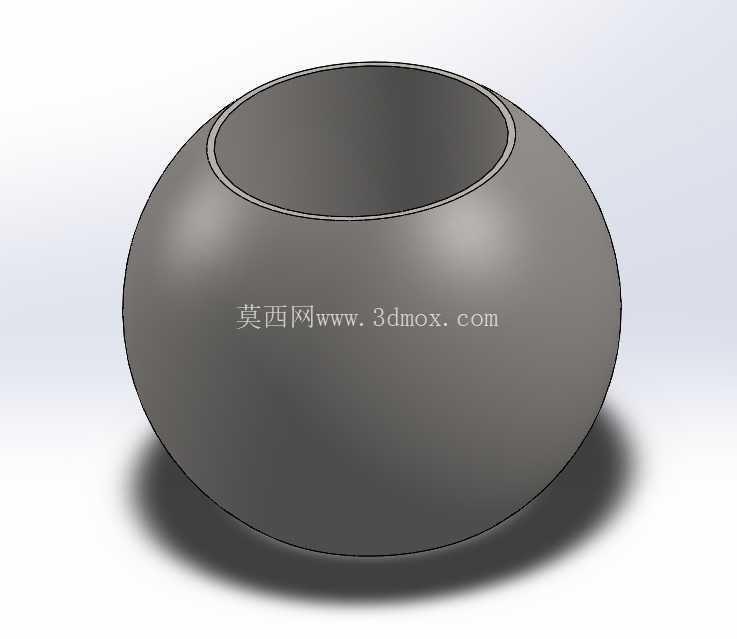

　　头部的球腔结构设计是整个零件的核心，球腔的内径要和内球环的外径保持合理的配合间隙，间隙过大会导致接头松旷，转向响应滞后，间隙过小则会导致转动阻力过大，转向卡滞。球腔的收口结构要保证内球环不会在轴向拉力作用下脱出，同时要给球环的偏转留出足够的角度空间，满足悬架跳动、转向动作时的最大摆角要求，避免球环在极限位置和球腔发生刚性干涉。球腔外侧要设计注油或者密封结构？不对，这个自润滑结构的话，是在球环和球腔之间压装自润滑衬套，衬套的材质要兼顾耐磨和低摩擦系数，同时要设计防尘密封结构，防止路面的泥沙、灰尘进入球腔内部，加剧衬套和球环的磨损，延长零件的使用寿命。杆部和头部的过渡位置要做圆弧过渡，避免截面突变带来的应力集中，这个位置是整个零件受力时的应力集中点，圆角半径要足够大，保证在极限冲击载荷下不会从过渡位置发生断裂。

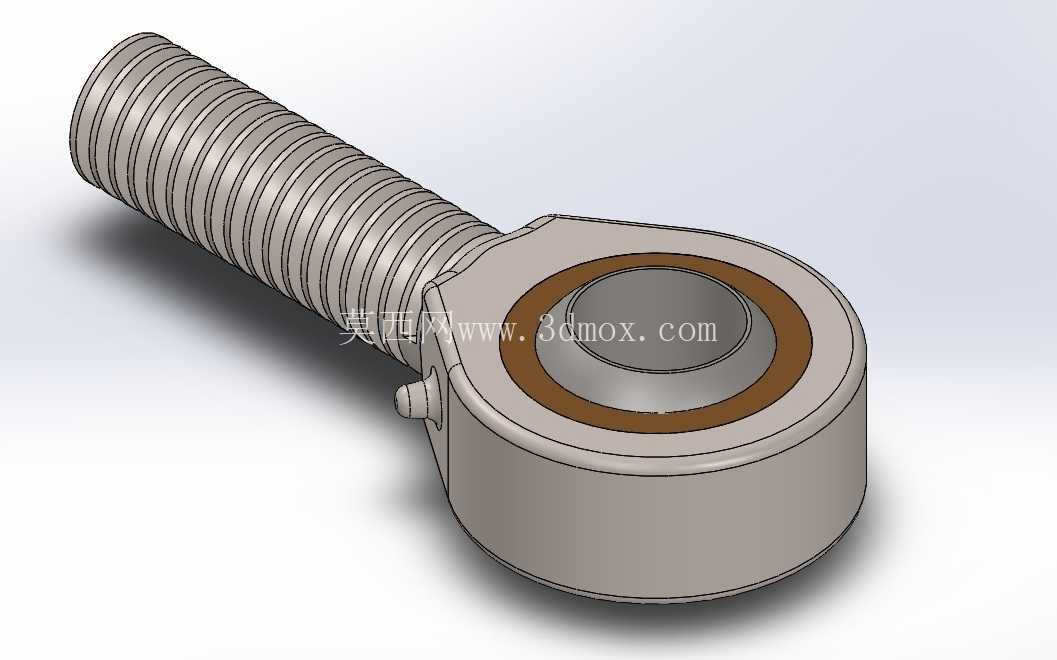

　　从安装边界来看，杆部的外螺纹为标准公制粗牙螺纹，和横拉杆杆身的内螺纹配合，装配时通过旋转接头本体调整拉杆总长度，调整到位后用锁紧螺母贴紧拉杆端面锁死。头部的内球环内孔为标准圆柱孔，和转向节上的连接销轴配合，销轴穿过内孔后通过开口销或者锁紧螺母固定，保证铰接连接可靠。整个接头的最大外径要满足周边部件的间隙要求，转向过程中头部不能和转向节、制动管路、悬架部件发生运动干涉，球头的最大摆角要覆盖悬架上跳、下跳以及最大转向角时的角度需求，保证全行程范围内运动顺畅。建模过程中要严格按照真实尺寸比例搭建，杆部的螺纹牙型、头部的倒角、过渡圆角、密封槽的细节都要还原到位，方便后续做装配干涉检查、有限元强度校核，也可以直接用于生成工程图指导生产加工。

　　实际选型替换时，要重点核对几个核心参数：杆部螺纹规格、总长度、球环内孔直径、最大允许摆角、额定动载荷，这些参数要和原设计的需求完全匹配，不能随意替换规格，否则会出现装配不上、强度不足或者运动干涉的问题。比如如果球环内孔直径选大了，连接销轴和孔之间会存在间隙，导致转向虚位；如果螺纹规格不匹配，根本无法和拉杆杆身连接；如果额定载荷不够，极限工况下可能出现杆部断裂或者球头脱出，引发严重的安全事故。这类零件属于安全件，设计和选型时都要留足够的安全系数，同时要做疲劳强度校核，保证在长期交变载荷作用下不会出现疲劳断裂。
