NEMA14规格圆形步进电机结构设计

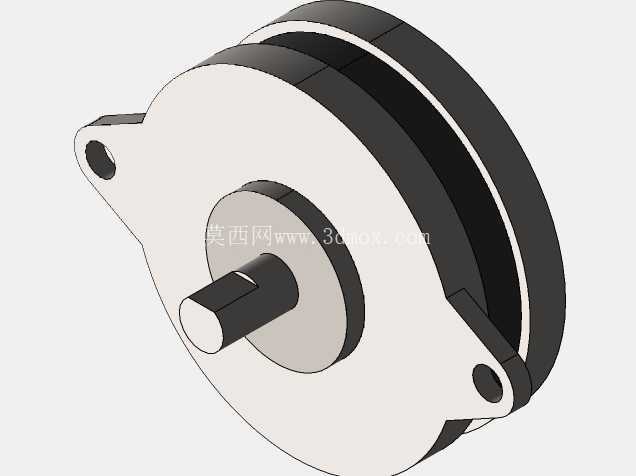

　　在小型自动化设备的紧凑空间布局场景里，这类薄型圆形步进电机的应用占比正在逐年提升，不同于常规方形安装的步进电机，圆形法兰的结构形式能更好适配圆形安装腔、回转类执行机构的装配需求，在小型医疗流体泵、桌面级精密转台、光学镜头调焦机构、3D打印挤出端送料机构这类对安装径向尺寸有严格限制的设备中，这类电机往往是结构选型阶段的优先选项。从实际使用场景的需求出发，这类NEMA14规格的圆形步进电机，核心作用是将电脉冲信号转化为固定步距角的角位移输出，通过配套的驱动器控制脉冲数量即可实现精准的转角定位，控制脉冲频率则能调节输出轴的转速，不需要额外加装减速机构就能在低速段输出足够的保持扭矩，适配小负载的精密传动需求。从结构设计的逻辑来看，这款圆形步进电机采用了双安装耳的法兰结构，两个带通孔的安装凸耳沿电机壳体径向对称延伸，安装孔的位置避开了电机本体的圆形轮廓，在保证安装连接强度的同时，能最大限度压缩安装所需的平面空间，安装时只需要在对应安装面加工两个定位螺孔，就能完成电机的固定，相比整周法兰的圆形电机，这种双凸耳结构能减少近三成的安装占用面积，对于内部空间排布紧凑的小型设备来说，能给走线、相邻零部件留出更多的排布余量。

　　电机的输出轴采用单段圆柱轴的设计，轴径与NEMA14规格的通用安装尺寸匹配，轴伸长度控制在刚好适配常规联轴器、同步带轮的安装范围，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致传动件安装定位不足，输出轴与前端盖的配合位置设置了精密的轴承支撑，能承受一定的径向负载，满足带轮、小齿轮这类侧装传动件的受力需求。电机本体采用分层叠压的壳体结构，中间的黑色环段是定子绕组的封装位置，前后端盖采用冲压成型的金属材质，既保证了结构强度，又能有效控制整机重量，薄型的轴向尺寸设计让电机可以直接嵌入到设备的薄壁结构中，不需要额外预留突出的安装空间，比如在小型回转工作台的设计中，这类电机可以直接安装在转台台面的下方空腔内，输出轴直接连接转台转盘，省去了中间的传动连接结构，大幅降低整个机构的装配复杂度。

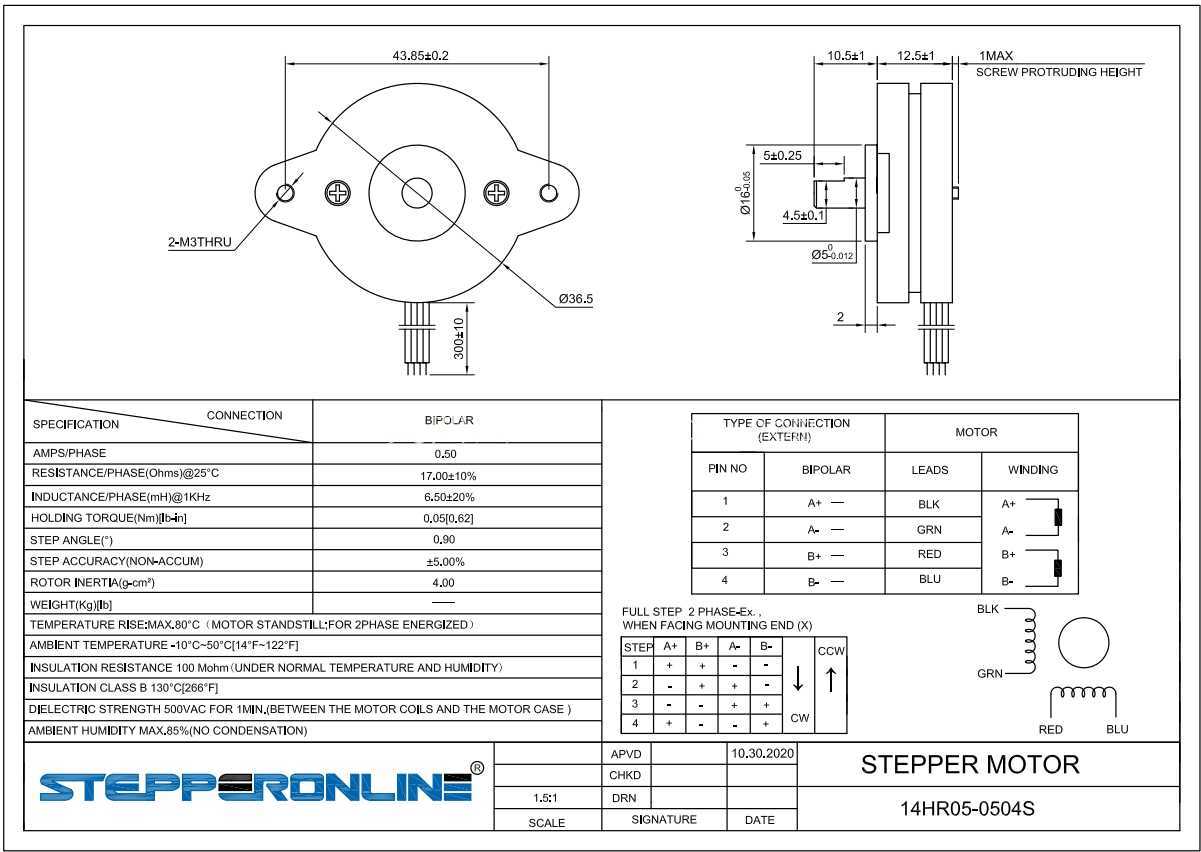

　　从安装边界的尺寸来看，这款电机的圆形本体直径符合NEMA14标准的安装尺寸规范，两个安装凸耳的中心距经过精准校核，能和市面上同规格的圆形步进电机实现安装互换，设备迭代时不需要重新修改安装位的结构设计，就能直接替换不同品牌的同规格产品，降低设备维护和零部件替换的成本。在实际的结构建模过程中，这类电机的模型需要重点还原安装孔的位置精度、输出轴的轴径与轴伸长度、本体的最大外径与轴向总厚度这些关键装配尺寸，这些尺寸直接决定了后续设备装配时是否会出现干涉问题，比如安装孔的位置如果出现偏差，电机就无法顺利固定到安装面上；输出轴的轴径如果和设计值有偏差，配套的联轴器就无法正常装配；电机本体的外径如果建模不准，嵌入安装腔时就会出现卡滞或者间隙过大的问题。

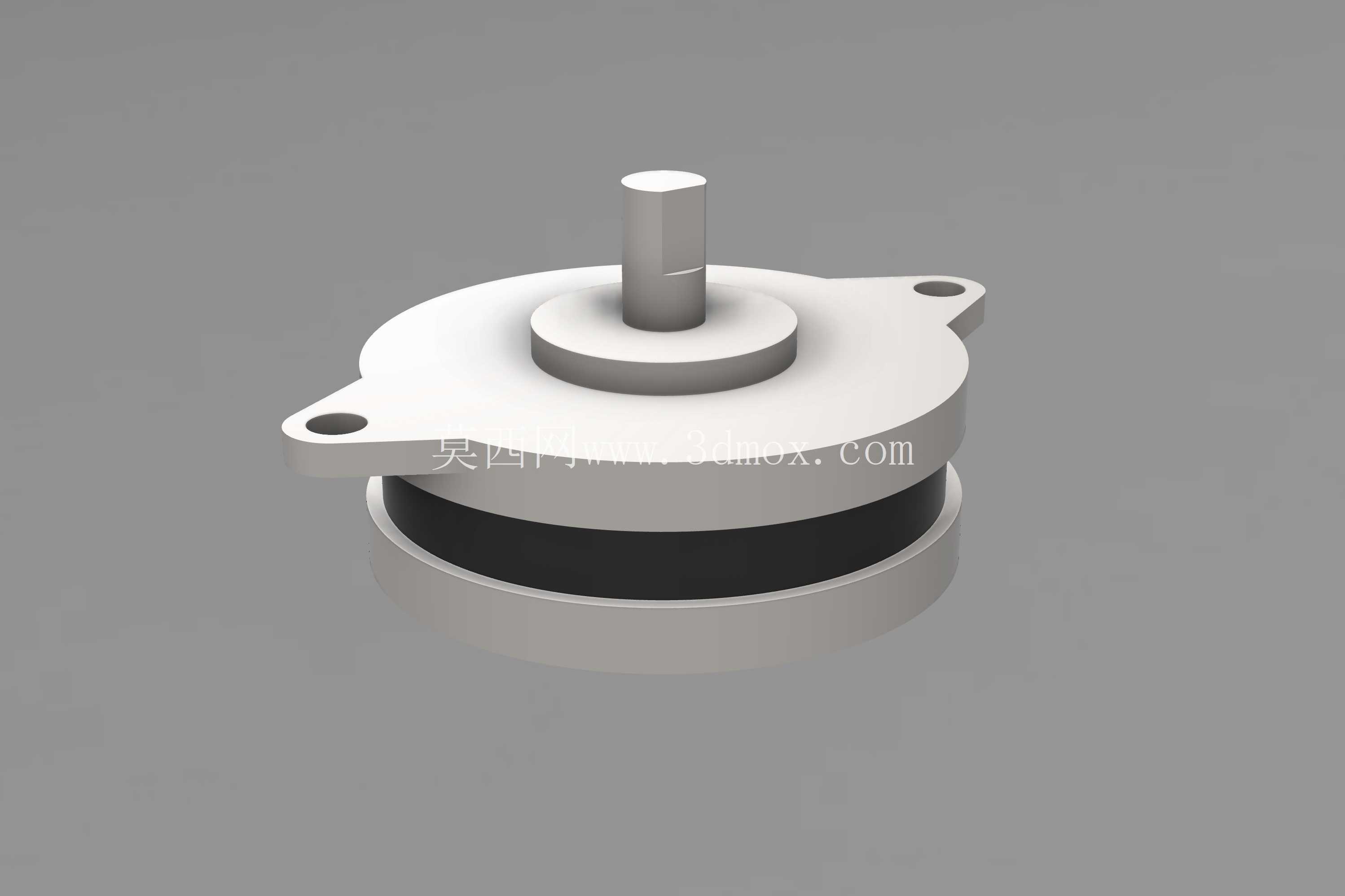

　　不同于通用方形步进电机的安装基准，圆形步进电机的安装基准是输出轴的轴心线，建模时需要保证两个安装孔的中心连线过轴心线，同时安装孔的端面与输出轴的轴心线保持垂直，避免安装后电机出现偏斜，导致输出轴与传动部件不同心，加剧传动过程中的磨损，影响设备的运行精度和使用寿命。在功能特性上，这类双凸耳结构的圆形步进电机，相比同规格的方形电机，自身的转动惯量更小，启动和停止的响应速度更快，适合需要频繁正反转、快速点位定位的应用场景，比如小型点胶设备的摆头机构、小型分拣设备的拨料机构，都能利用这类电机的快速响应特性提升设备的运行效率。同时，圆形的壳体结构在做密封处理时也更加方便，对于有一定防尘、防溅需求的应用场景，只需要在安装面增加一个环形密封垫，就能实现安装位置的密封防护，不需要像方形电机那样处理四个边角的密封间隙，降低防护结构的设计难度。在建模细节上，电机壳体的分层结构、输出轴的扁位定位特征、安装孔的倒角细节都做了还原，这些细节虽然不影响整体的装配干涉检查，但在做设备整体渲染、装配工艺演示的时候，能更真实地还原零部件的实际形态，方便结构设计人员在方案评审阶段更直观地评估整个机构的外观和装配合理性。
