4英寸定向重载脚轮结构设计方案

　　这款4英寸定向脚轮的结构设计，核心面向车间物料周转台车、轻型自动化输送线接驳工位、仓储货架移动单元、小型工业设备移位等场景的行走支撑需求，作为设备与地面之间的滚动承载部件，其核心作用是将设备的滑动摩擦转化为滚动摩擦，大幅降低设备移位时的推力需求，同时通过定向结构约束行走方向，避免设备移动过程中出现不必要的偏摆，保障直行移动过程中的轨迹稳定性。

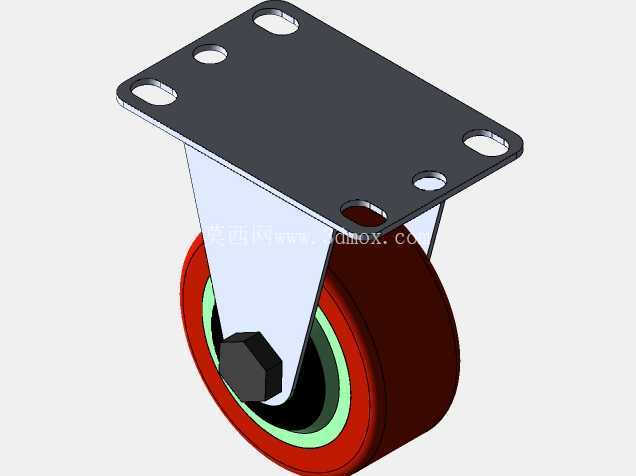

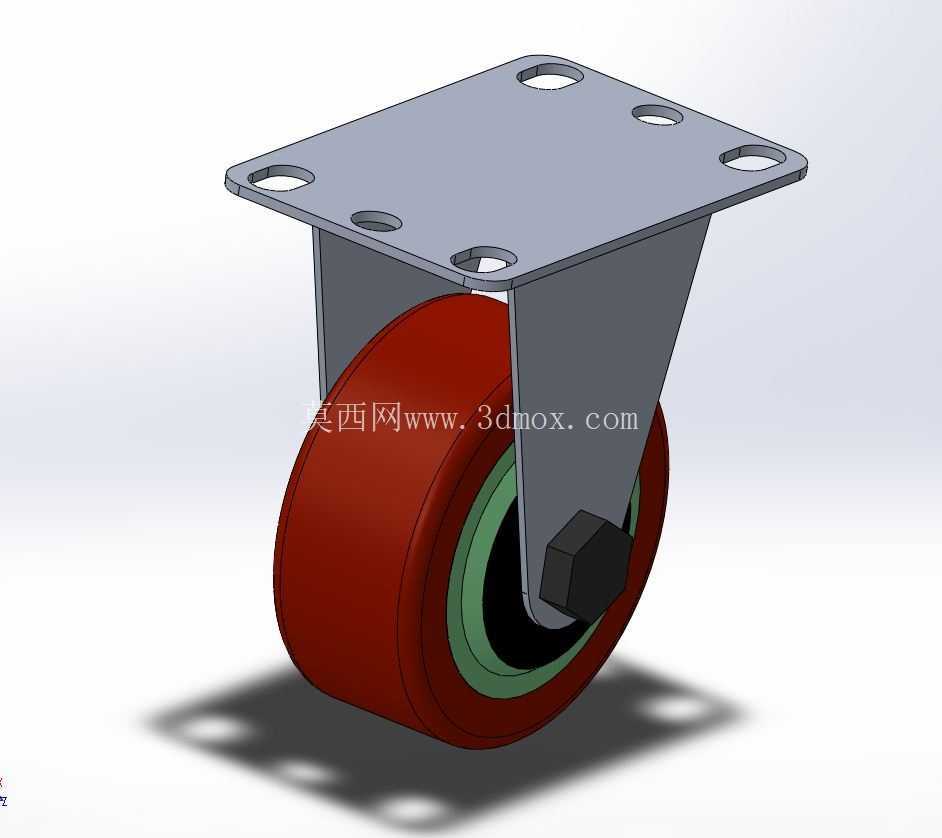

　　从结构设计逻辑来看，这款脚轮采用顶板安装的定向支架结构，顶部安装板为矩形平板结构，板上开设四个长圆形安装孔，孔位设计兼顾了安装公差补偿需求，既可以适配不同孔距的设备底部安装梁，也能在安装时微调脚轮的固定位置，降低设备底部安装面的加工精度要求；安装板下方采用双侧折弯支架结构，支架从顶板两侧向下延伸形成轮体支撑臂，两个支撑臂同轴开设轮轴安装孔，轮轴采用六角头螺栓配合防松螺母锁紧，避免脚轮长期受交变载荷作用出现轮轴松脱的问题。

　　轮体部分采用三层复合结构设计，最内层为金属轮毂，承担轮体的径向承载载荷，中间层为硬质缓冲衬层，外层为高耐磨聚氨酯滚动面，这种复合结构既保证了轮体的承载能力，又能通过外层聚氨酯材质降低滚动过程中的噪音，同时避免金属轮面直接接触地面划伤环氧地坪、瓷砖等工业常用地面材质，轮体直径为4英寸，这个尺寸选型平衡了滚动阻力与安装高度的需求——轮径越大越容易越过地面的细小缝隙、台阶差等障碍，但轮径过大会抬高设备整体重心，影响设备放置的稳定性，4英寸的规格在多数轻型工业设备、周转台车的应用场景中，既能顺畅越过车间地面常见的5mm以内接缝、地面凸起，又不会让设备底部离地高度过高，避免设备放置时出现重心偏高的问题。

　　从安装边界尺寸来看，顶部安装板的长宽尺寸适配常用的40系、50系工业铝型材端面安装需求，也可以直接焊接在钢制设备机架的底部横梁上，安装孔的长圆设计允许安装时存在±3mm的孔位偏差，不需要在设备加工阶段严格控制安装孔的位置精度，降低机架加工的工艺成本；支架的双侧支撑结构让轮体受力均匀，单侧支架不会出现偏载变形的问题，轮体与支架之间预留了足够的转动间隙，避免车间环境中的灰尘、纤维杂物卡入轮体与支架的间隙导致轮体卡滞。

　　在实际应用选型中，这款定向脚轮通常与同规格的万向脚轮搭配使用，一般在设备的固定行进方向后侧安装两个定向轮，前侧安装两个带刹车的万向轮，既可以保证设备长距离直行时的方向稳定性，又能在需要转向、停靠时通过万向轮调整方向、通过刹车结构锁定设备位置；定向结构的设计相比万向轮减少了回转支承的结构，整体承载能力比同轮径的万向轮更高，结构可靠性也更强，在不需要频繁转向的固定路径移动场景中，选用定向轮可以有效降低脚轮的采购成本，同时减少后期维护的工作量——万向轮的回转支承部分在粉尘较多的车间环境中容易积尘卡滞，需要定期加注润滑脂维护，而定向脚轮只有轮轴一个转动副，维护成本极低，只需要定期检查轮轴锁紧螺母的松紧度即可。

　　设计过程中针对轮体的受力情况做了载荷校核，轮轴采用中碳钢材质调质处理，支架采用冷轧钢板冲压成型后做镀锌防锈处理，表面的镀锌层可以适应车间常见的潮湿、轻度腐蚀环境，避免支架长期使用出现锈蚀导致结构强度下降；轮体的聚氨酯材质邵氏硬度控制在85A左右，这个硬度区间既保证了轮面的耐磨性，又有足够的缓冲能力，在设备经过地面小幅度不平整区域时，轮面可以产生微小形变吸收震动，避免设备上搭载的精密元器件受震动影响精度。

　　从安装高度来看，这款脚轮安装完成后，设备底部离地高度约为135mm左右，这个高度既预留了地面清洁的空间，方便扫地机、拖把等清洁工具进入设备底部清理卫生，也不会因为离地过高导致人员在设备旁操作时容易磕碰脚面；轮面宽度设计为32mm，较宽的轮面可以降低轮面对地面的压强，避免在软质地面上留下压痕，同时宽轮面的滚动稳定性更好，在设备重心存在小幅偏移的情况下也不会出现轮体偏磨的问题。
