重载方座万向聚氨酯工业脚轮结构设计

　　在车间物流转运、重型设备移位、自动化产线接驳、仓储货架移动等场景中，脚轮作为直接承载设备重量、决定移动顺畅度的核心部件，其结构设计合理性直接影响整套移动系统的使用寿命与操作体验。这款方座安装的万向脚轮，针对中重载移动场景设计，轮面采用聚氨酯材质，兼顾了滚动阻力小、地面保护能力强、耐磨抗撕裂的特性，相比传统尼龙轮，聚氨酯轮在环氧地坪、水磨石地面、硬化水泥地面滚动时不会产生硬质划痕，运行噪音更低，同时抗油污、抗切削液腐蚀的表现更适配机加工车间、装配产线的复杂工况。

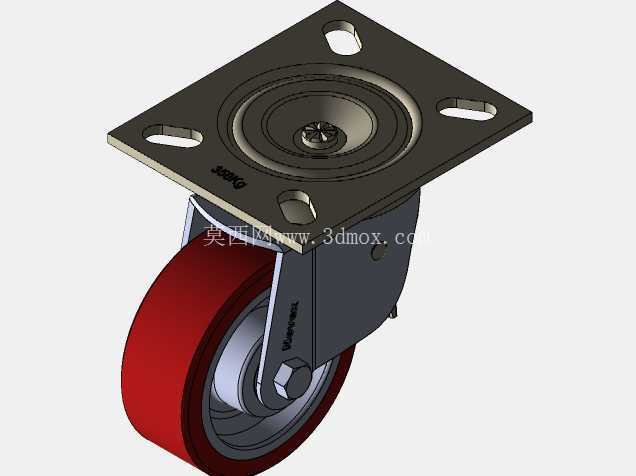

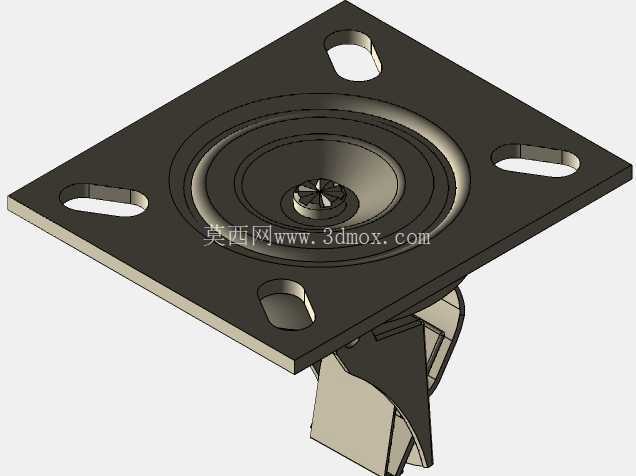

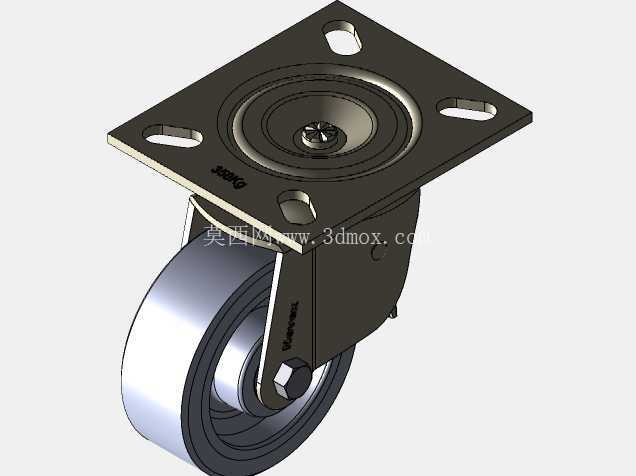

　　从结构设计逻辑来看，这款脚轮采用顶部方形法兰安装座作为承载基体，安装座上预留四个长圆形安装孔，长圆孔的设计可以抵消安装面的孔位加工误差，降低安装对位难度，安装时无需严格保证孔距完全一致，可在长圆孔的调节范围内微调固定位置，适配不同设备底部的安装孔位公差。安装座与轮架之间采用平面推力轴承加径向滚珠轴承的双轴承回转结构，平面推力轴承主要承受垂直方向的重载载荷，保证回转部位在满载状态下不会出现卡滞，径向滚珠轴承则承受水平方向的侧向力，避免设备推行过程中受到侧向冲击时轮架偏摆、回转结构变形，双轴承的搭配让万向转向动作更顺滑，即使在满载状态下转向也不会出现沉重、卡顿的问题，减少操作人员的推行力度。

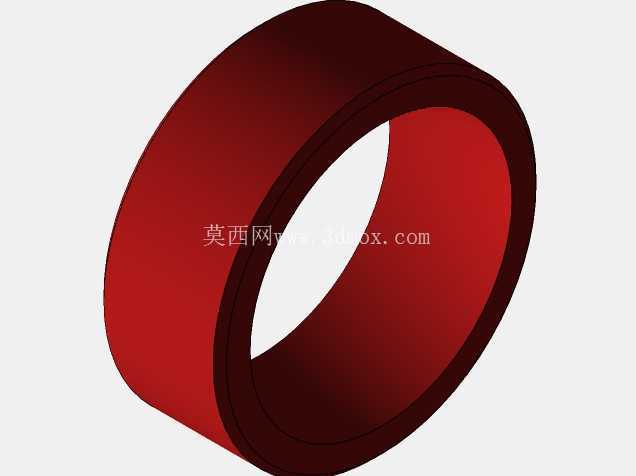

　　轮体部分采用铁芯外包聚氨酯的结构，金属内芯为轮体提供足够的结构刚性，避免大载荷下轮体变形失圆，外层聚氨酯厚度经过载荷校核，在额定载荷下的压缩变形量控制在合理范围内，既保证足够的缓冲能力，又不会因为变形量过大导致滚动阻力激增。轮轴部位采用带防松结构的螺栓锁紧，轮体与轮架之间加装耐磨轴套，减少轮体转动时的金属摩擦，降低磨损速度，延长维护周期。轮架采用厚钢板冲压成型后焊接加强结构，转向部位的铆接结构经过压装工艺处理，保证回转间隙均匀，不会出现使用过程中松动、旷量增大的问题。

　　从安装边界来看，方形安装座的边长尺寸适配大多数工业设备、移动货架、工装台车的底部安装空间，四个安装孔的孔距符合通用工业脚轮的安装尺寸标准，可直接替换同规格的其他类型脚轮，无需对设备底部安装面进行二次加工。轮体直径的设计兼顾了越障能力与安装高度，在常见的车间地面缝隙、小颗粒杂物、地面轻微凸起场景下，能够顺利通过，不会出现卡轮问题，同时整体安装高度控制在合理范围，不会让设备整体重心抬升过高，保证设备移动时的稳定性，避免重心过高带来的侧翻风险。

　　在实际选型应用中，这类脚轮通常四个为一组使用，根据设备的总重量分配单轮载荷，选型时需要预留至少1.5倍的安全系数，避免瞬时冲击载荷超过脚轮的额定承载上限。安装时需要保证四个脚轮的安装面处于同一平面，避免单个脚轮受力过大导致过早损坏，固定螺栓需要加装防松垫圈，在长期震动的使用场景下需要定期检查螺栓紧固情况，避免螺栓松动导致脚轮脱落。日常维护时需要定期清理缠绕在轮轴部位的切屑、线头、杂物，定期在轴承部位加注润滑脂，保证回转和滚动部位的润滑状态，能够大幅延长脚轮的使用寿命。

　　相比普通轻型脚轮，这款重载万向脚轮的结构设计更侧重长期重载使用的可靠性，所有受力部位的材料厚度、轴承选型、连接结构都经过载荷校核，没有冗余的轻量化设计，每一处结构都服务于承载能力和运行稳定性，适合用在重型工装台车、移动加工设备、重型仓储货架、工业自动化移动工作站等对移动可靠性要求较高的场景，能够在复杂车间环境下长期稳定工作，减少脚轮损坏带来的设备停机、维护更换成本。
