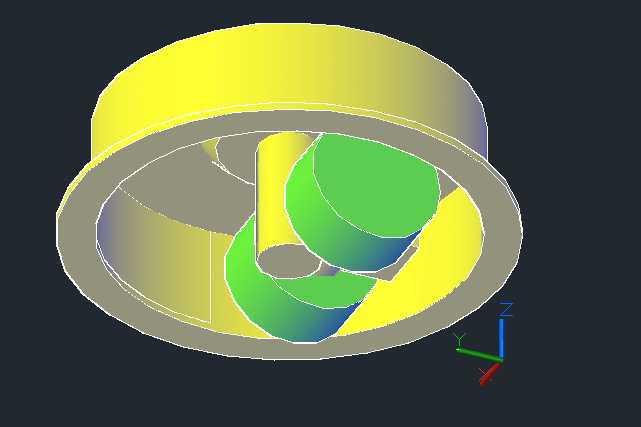

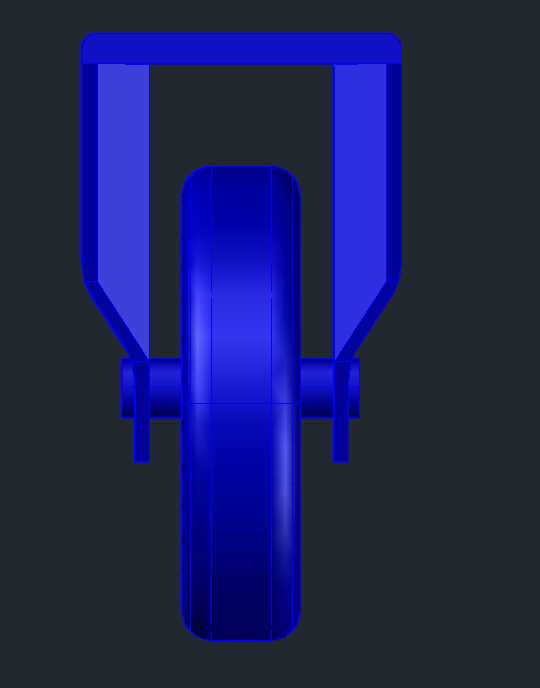

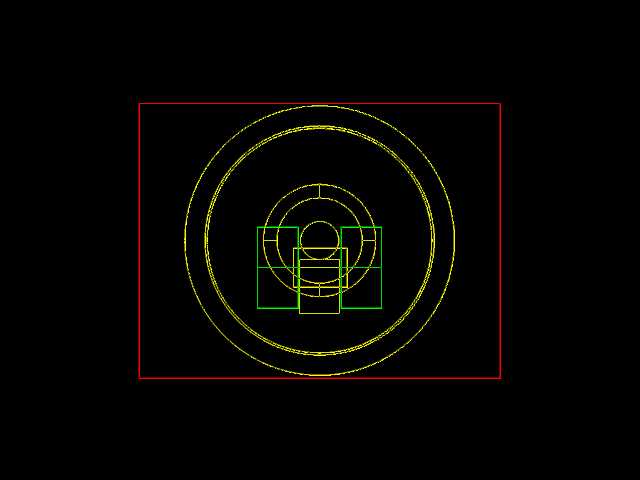

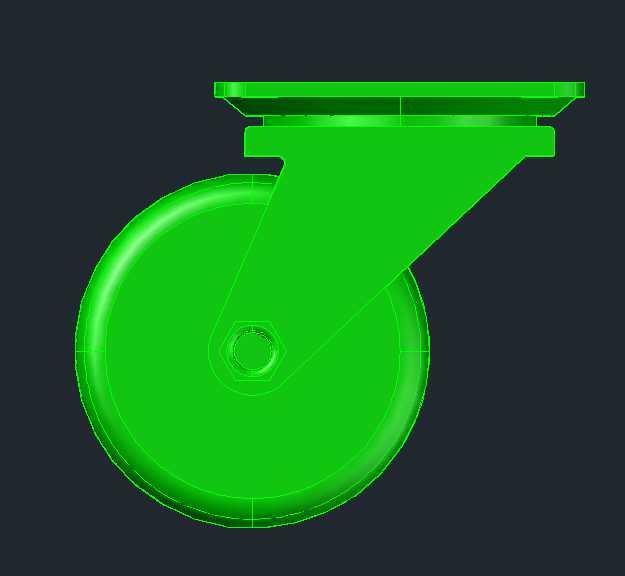

在车间物流周转设备、轻型自动化工作站、可移动工装台架的结构设计中,脚轮作为直接接触地面的行走支撑部件,其结构合理性直接决定整套设备移动时的顺畅度、停靠时的稳定性以及长期使用的耐磨损性能。本次建模的脚轮结构,采用单轮片搭配侧装式安装支架的结构形式,轮体采用大直径圆弧过渡轮缘设计,轮缘表面做光滑弧面处理,能够在环氧地坪、水泥地面、薄钢板铺设地面等常见工业厂区地面上平稳滚动,滚动过程中不会对地面造成硬性划伤,同时圆弧轮缘能够抵消小幅度地面不平整带来的颠簸,降低设备移动时的振动传导,避免设备上搭载的精密仪表、工装夹具因振动出现定位偏移。

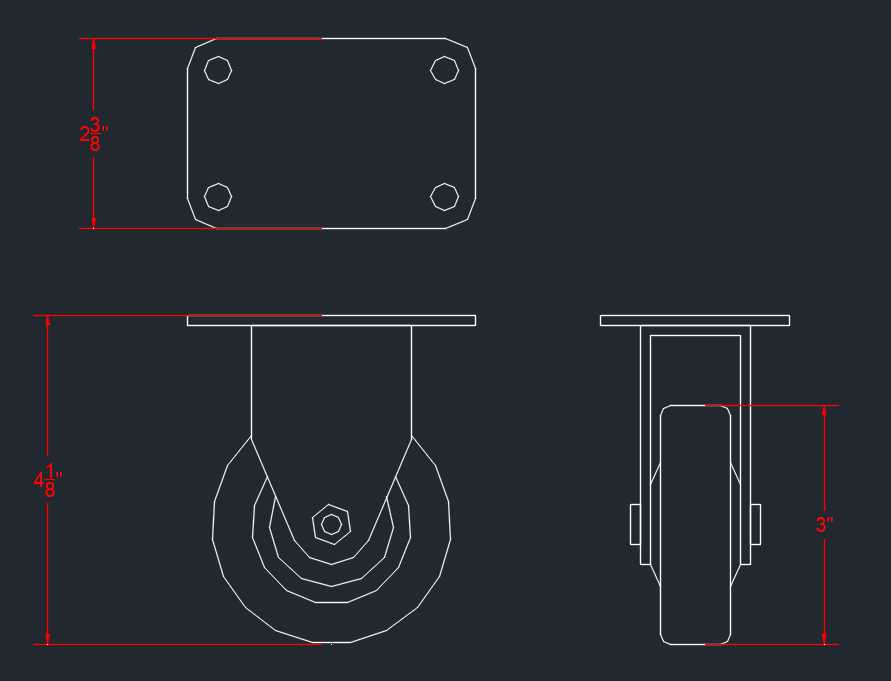

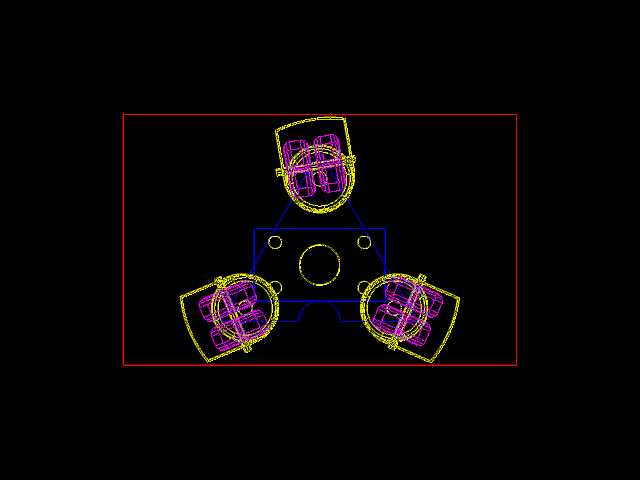

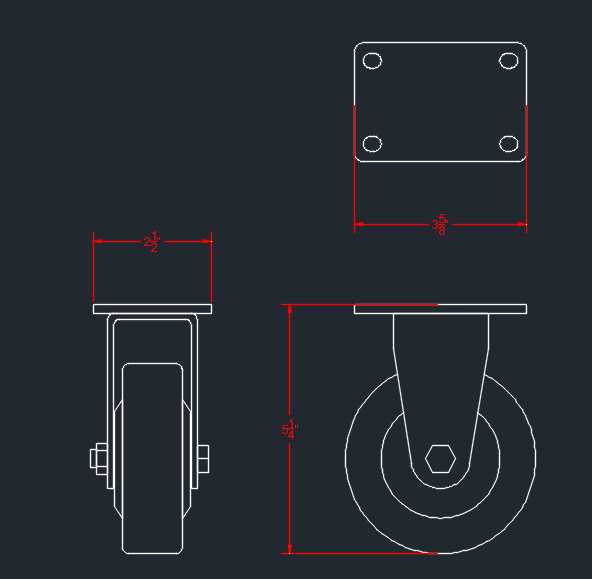

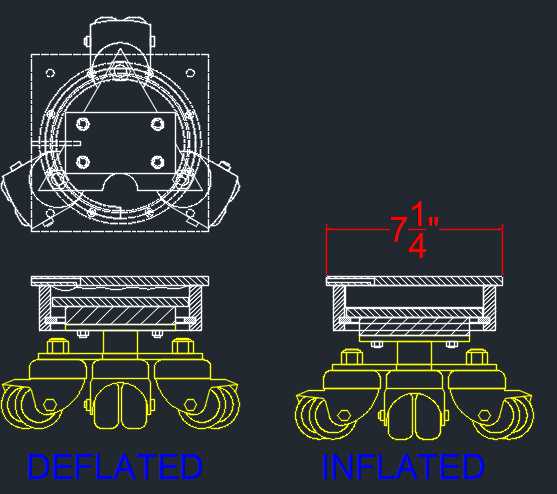

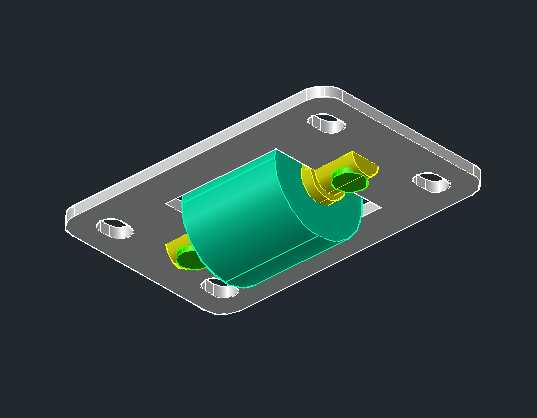

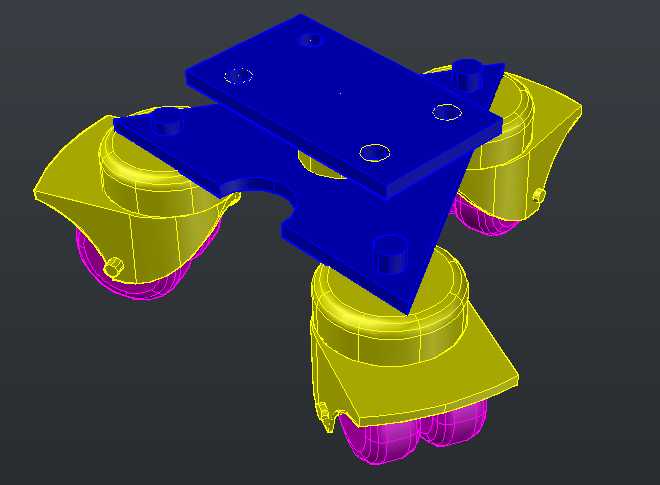

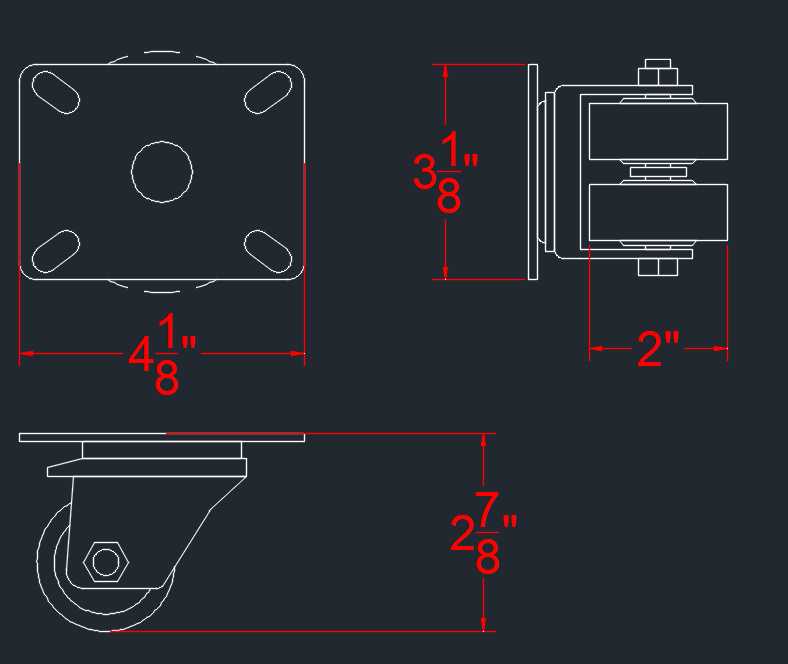

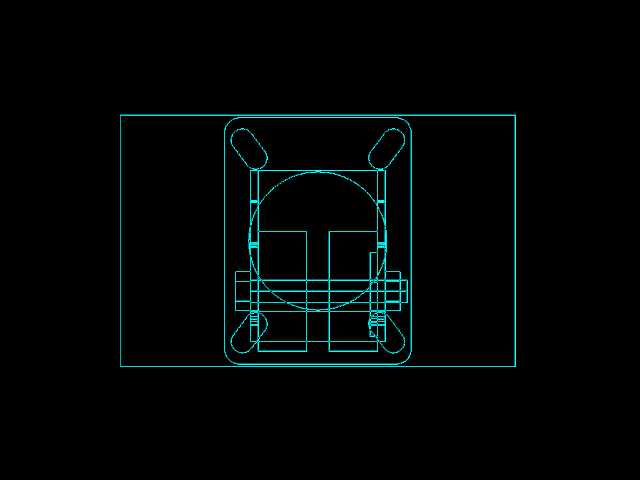

从安装边界来看,该脚轮的安装板采用平板式固定结构,安装板上预留内六角螺栓安装孔位,孔位采用正六边形沉头设计,安装时螺栓头可完全沉入沉孔内,不会突出安装板表面,避免安装后螺栓与设备底部框架出现干涉,同时沉孔设计能够保证螺栓锁紧后不会因长期滚动振动出现松脱移位。安装板与轮架之间采用一体式折弯成型结构,轮架侧板采用三角形加强筋结构,从安装板底部一直延伸至轮轴安装位置,三角形结构能够最大化提升支架的抗侧向载荷能力,当设备需要斜向推动、或者经过地面沟槽出现单侧受力时,支架不会出现侧向变形、开焊等失效问题。轮轴位置采用同轴度精准定位设计,轮体与支架侧板之间预留微小间隙,既保证轮体转动时不会与侧板发生摩擦卡滞,又能避免间隙过大导致轮体出现轴向窜动,降低滚动过程中的噪音。
在实际选型应用中,这类脚轮通常搭配四个为一组使用,其中两个可搭配带刹车结构的同系列脚轮,安装在设备底部的四个角位置,安装时需要保证四个脚轮的安装面处于同一水平面上,避免出现单个脚轮悬空导致受力不均的问题。对于承载要求较高的设备,可通过加厚轮架板材、更换更高硬度轮体材质的方式提升整体承载能力,建模过程中已经预留了轮架厚度、轮体宽度的参数化调整空间,设计人员可根据实际设备的满载重量、使用场景的地面条件,快速调整对应参数生成适配的结构模型,无需从零开始绘制草图。
从设计思路层面,建模时优先保证了各部件的装配工艺合理性,轮体、轮架、安装板、固定螺栓所有部件均可拆分,符合实际生产中的装配流程,不存在无法加工的倒扣结构、薄壁尖角结构,轮架的折弯半径符合常规钣金加工的工艺要求,轮体的注塑成型拔模角度也做了预留,完全满足开模生产或者钣金加工的工艺要求。轮体中心预留轴承安装位,可根据使用需求搭配不同精度等级的深沟球轴承,对于需要频繁推动、长距离移动的使用场景,可加装密封型轴承,避免地面灰尘、杂物进入轴承内部导致转动卡滞;对于固定位置放置、仅偶尔移动的设备,可采用普通轴套结构降低制造成本。

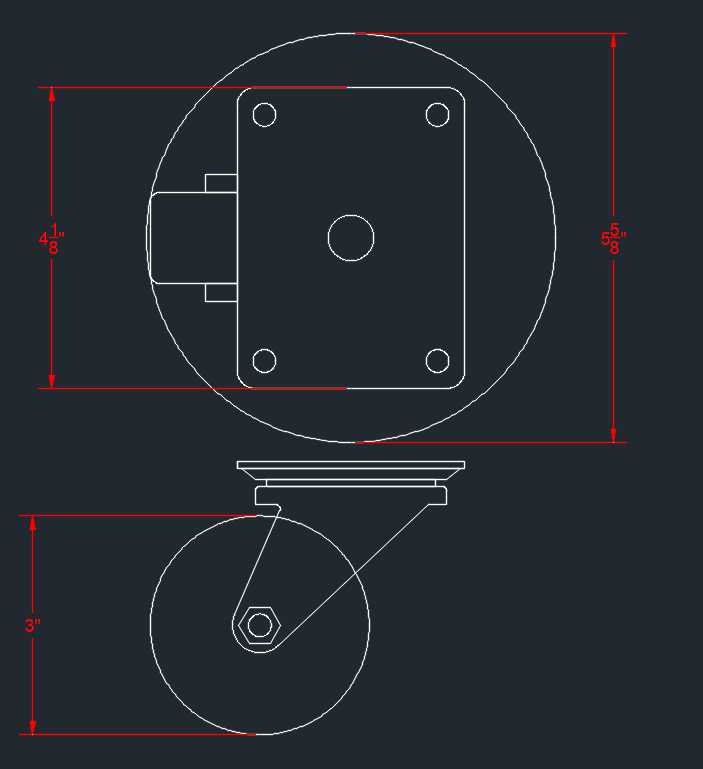

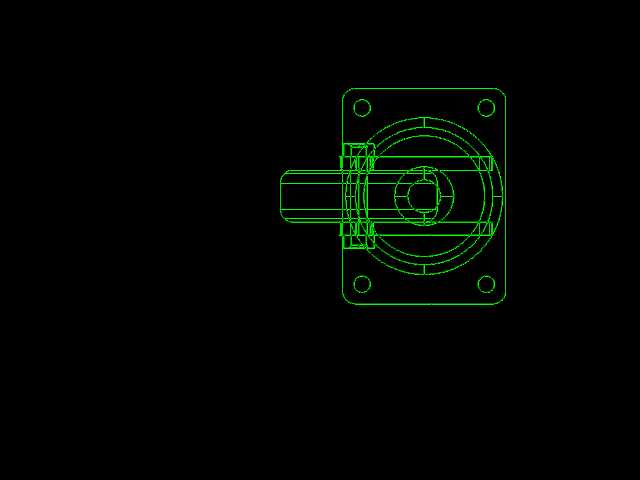

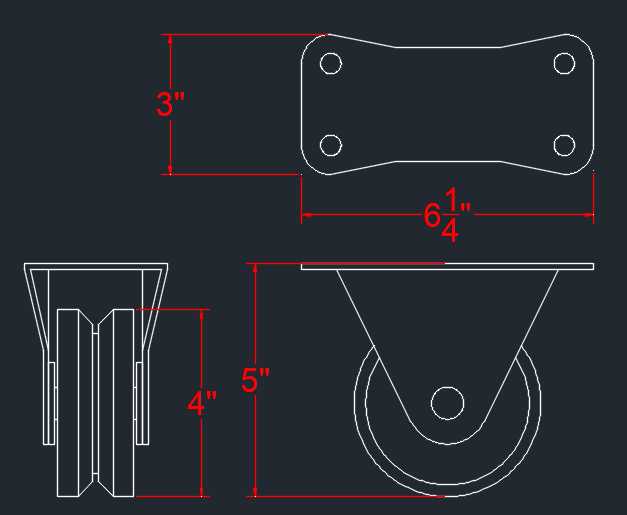

在尺寸设计上,轮体直径的选择兼顾了移动灵活性与安装高度要求,大直径轮体能够更轻松越过地面的小石子、接缝台阶等障碍物,同时不会过度提升设备的整体安装高度,保证设备放置后的重心处于合理区间,避免设备移动时出现侧翻风险。安装板的尺寸大小匹配常见工业铝型材、方钢框架的底部安装尺寸,不需要额外加装过渡连接板即可直接固定,减少现场安装的加工工作量。轮架的开口尺寸经过反复校核,保证轮体在最大转向角度下也不会与安装板、设备底部框架发生碰撞,360度转向过程中全程无卡滞点,推动设备转向时不需要过大的操作力,单人即可轻松完成整台设备的位置调整。
