Shimano SF-MX30自行车传动飞轮结构

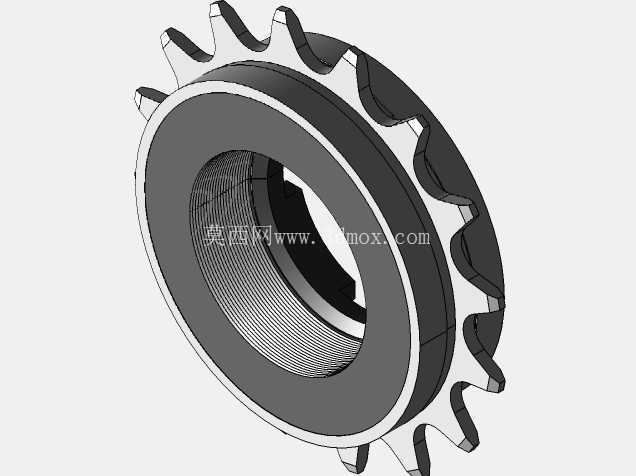

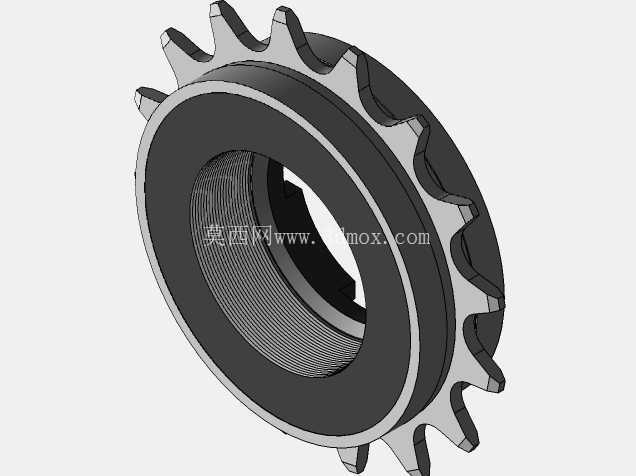

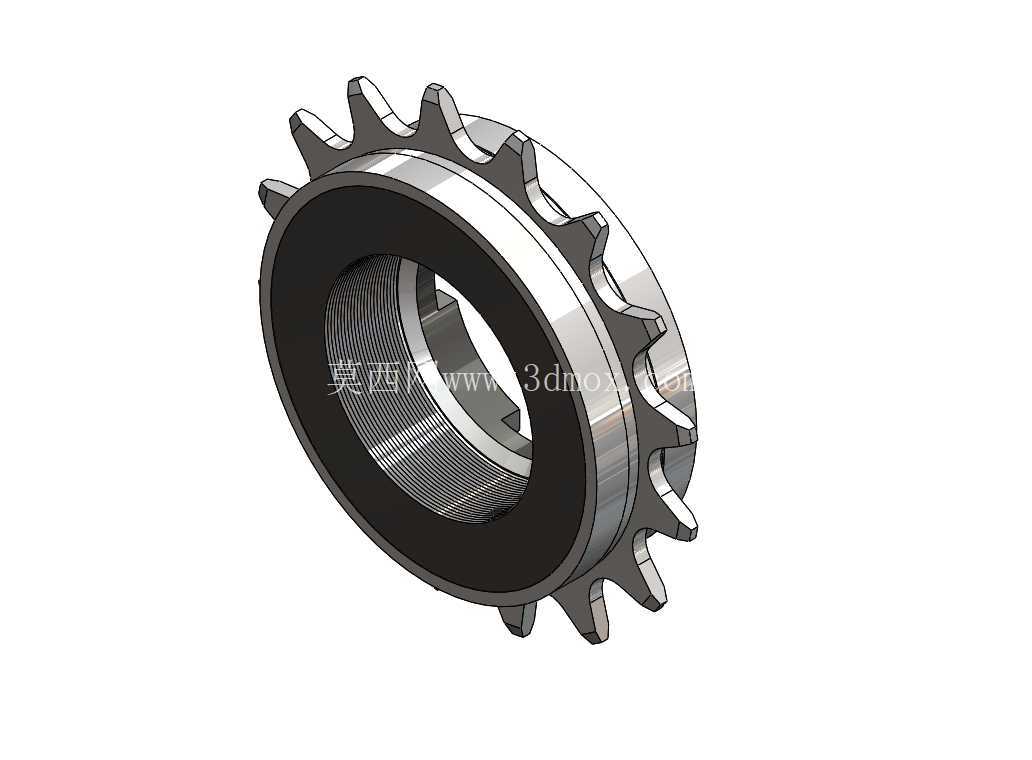

　　这款飞轮是单速自行车传动系统的核心扭矩传递部件，主要适配BMX小轮车、城市通勤单速车以及场地特技自行车的后轮花鼓安装位，日常使用场景覆盖城市短途通勤、特技动作骑行、场地竞速骑行等多种工况，承担着将脚踏输入的扭矩通过链条传递至后轮、驱动车辆前行的核心作用，同时在骑行过程中可配合花鼓结构实现单向离合，避免后轮反向带动曲柄转动，保障滑行过程的骑行安全与操作顺畅度。从结构设计来看，该飞轮采用一体式链轮与棘轮基座结合的结构，外圈轮齿经过齿形优化，齿廓曲线匹配标准单速自行车链条的节距参数，齿尖做了圆弧过渡处理，既能够保证链条与轮齿啮合过程中的顺畅度，减少跳齿、掉链的故障概率，也能降低啮合过程中链条与轮齿的冲击磨损，延长整套传动系统的使用寿命。

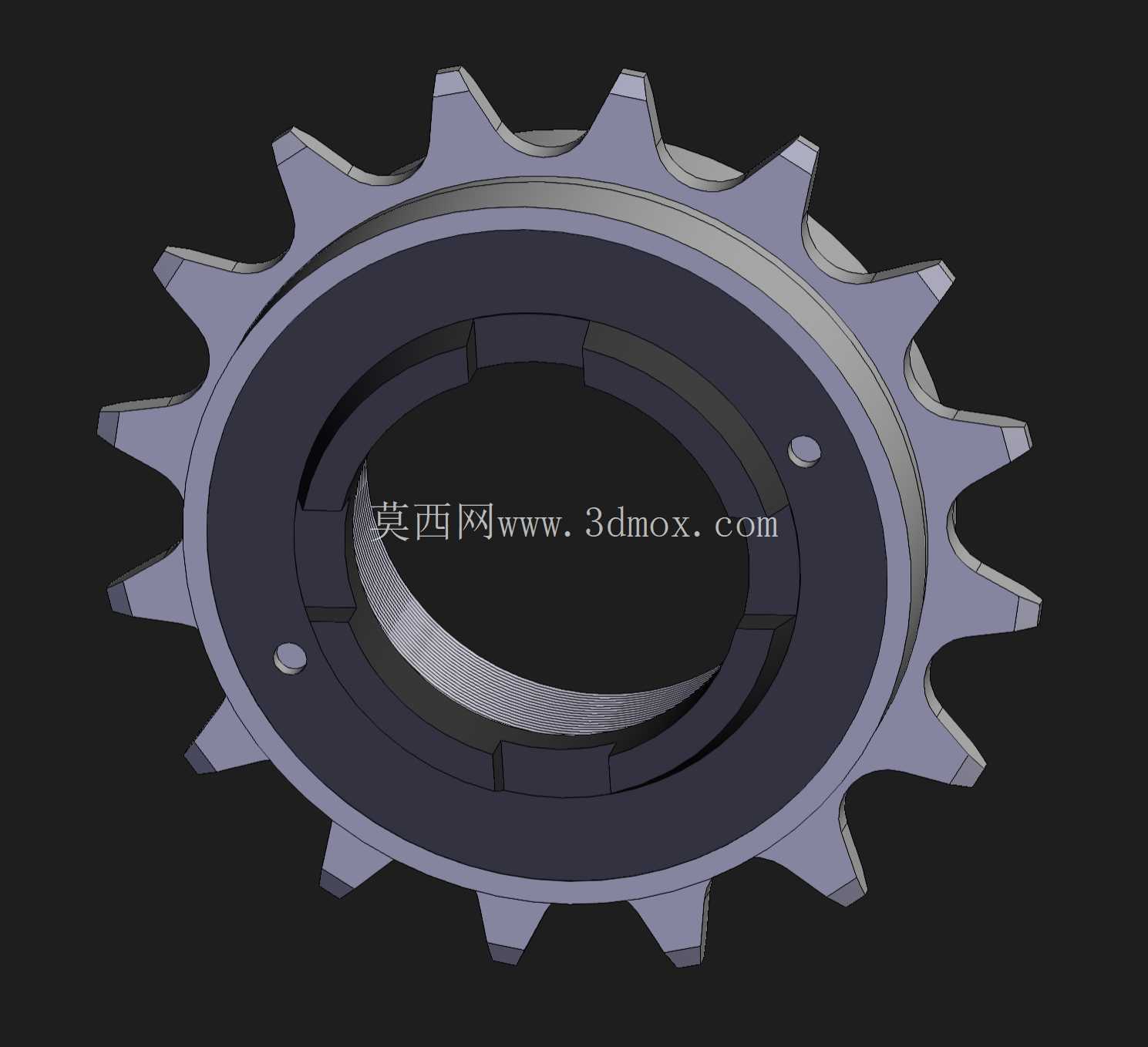

　　内圈的花键结构完全适配Shimano SF系列花鼓的安装接口，花键齿的公差控制在合理的过盈配合区间，安装时可通过专用工具将飞轮锁紧在花鼓基座上，花键的受力面做了加厚处理，能够承受大扭矩输入下的载荷冲击，即便是特技骑行中瞬时大扭矩踩踏，也不会出现花键崩裂、飞轮打滑的问题。飞轮本体上设置的两个对称定位小孔，是拆卸工艺孔，可配合飞轮拆卸工具的卡销嵌入，提供足够的反扭矩支撑，方便维修保养时的拆卸操作，避免拆卸过程中工具打滑损伤飞轮表面。从安装边界尺寸来看，该飞轮的齿顶圆直径、内花键大径与小径、整体厚度都严格遵循单速自行车飞轮的通用安装规范，可直接替换同规格的传统单速飞轮，不需要对后轮花鼓、车架后叉开档尺寸做任何修改，适配性较强。

　　轮齿的数量经过传动比匹配设计，能够兼顾平路巡航的踩踏效率与起步、爬坡时的扭矩输出需求，适合日常通勤与特技动作的双重使用需求。设计过程中充分考虑了户外骑行的复杂工况，飞轮的各受力截面都做了应力分散处理，齿根位置采用圆弧过渡，避免应力集中导致的轮齿断裂问题，棘轮基座与链轮连接的位置做了加厚处理，能够承受侧向载荷冲击，即便是骑行过程中链条出现小幅偏摆，也不会对飞轮的连接强度造成影响。在实际装配过程中，需要注意飞轮与花鼓安装面的贴合度，锁紧扭矩要控制在合理区间，避免扭矩过大导致飞轮螺纹或花键变形，扭矩过小则会出现骑行过程中飞轮松动的问题。

　　装配完成后需要检查链条与飞轮的啮合间隙，保证链条在飞轮齿圈上的啮合深度符合要求，转动后轮时飞轮无偏摆、无卡顿，棘轮离合结构动作顺畅，反向转动时无卡滞、无异响。该飞轮的结构设计充分平衡了轻量化与结构强度，在保证各受力部位强度足够的前提下，对非受力区域做了合理的减材处理，降低了飞轮自身的转动惯量，能够提升骑行过程中的加速响应速度，减少不必要的动力损耗。对于三维建模从业者而言，建模过程中需要重点关注齿形的准确绘制，保证齿廓曲线与实际产品完全一致，内花键的参数要匹配对应花鼓的接口尺寸，定位孔的位置精度要满足拆卸工具的使用需求，各装配面的公差设置要符合机械加工的工艺要求，确保模型可直接用于后续的工程分析、加工生产或者虚拟装配场景。在结构选型时，针对单速自行车的使用场景，该飞轮的结构相比多速飞轮结构更简单、可靠性更高，没有复杂的变速换挡结构，故障率更低，维护保养更简便，非常适合对传动系统可靠性要求较高的使用场景。
