双节18650卧式串联电池座结构设计

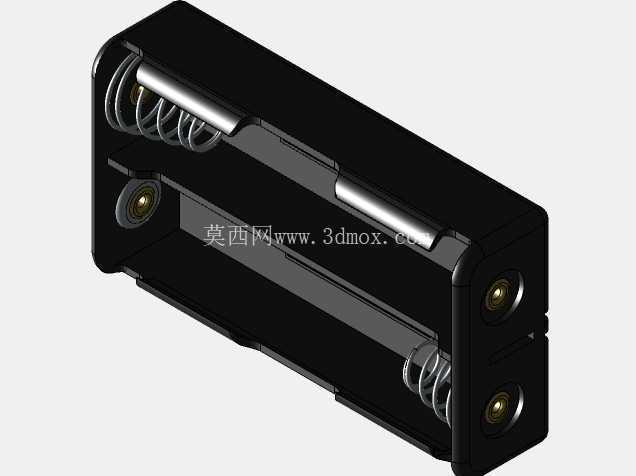

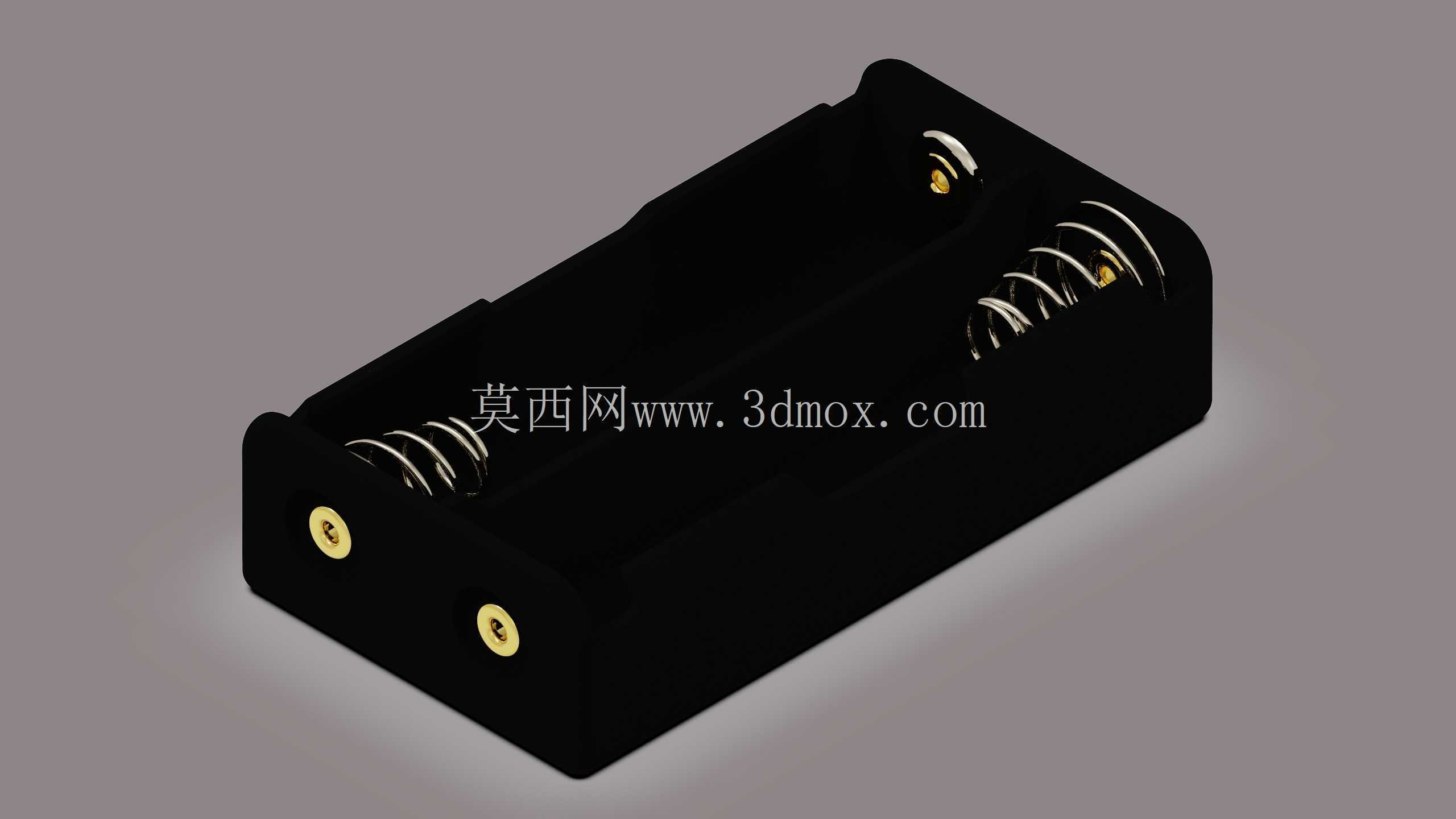

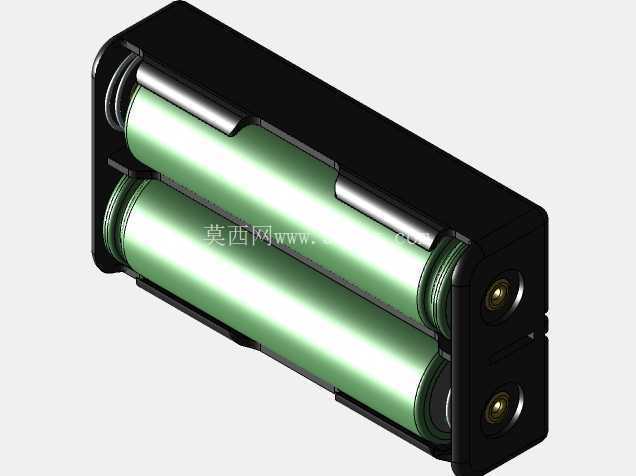

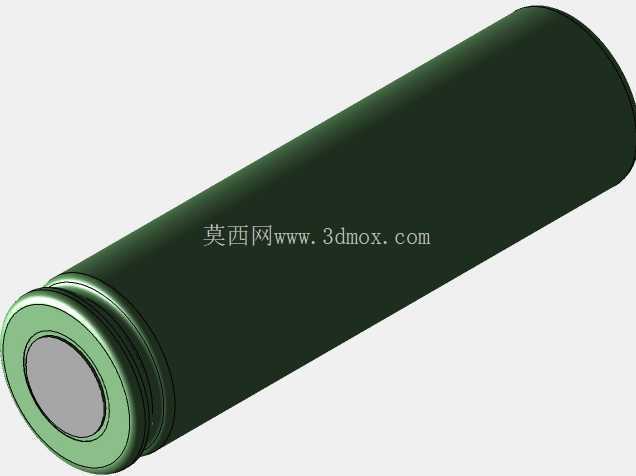

　　在便携检测仪器、小型手持电动工具、户外照明设备、DIY电子改装项目的供电结构设计中，双节18650电池的固定与导电连接是结构工程师经常需要处理的环节，这款卧式双位电池座正是针对这类串联供电场景设计的标准化固定连接件。不同于零散的弹片焊接方案，一体化注塑成型的电池座壳体可以直接给电芯提供稳定的限位约束，避免设备在移动、跌落过程中电芯移位导致的供电中断问题。从结构设计逻辑来看，这款电池座采用并排卧式布局，两个电芯安装槽的中心距严格匹配18650电芯的标准外径，槽体内壁做了细微的导向倒角，装配电芯时可以顺着倒角滑入槽位，不会出现卡滞或者刮破电芯外皮的情况。槽体两端分别设置了导电接触结构：一端是带预紧力的螺旋弹簧，弹簧采用镀镍钢材制作，既可以提供足够的轴向压紧力，抵消电芯长度的制造公差，保证不同厂商生产的18650电芯装入后都能可靠接触，又能在设备受到振动冲击时起到缓冲作用，避免接触点出现瞬断；另一端是固定的镀金接触触点，接触电阻低，长期使用也不容易出现氧化锈蚀导致的导电不良问题，两个槽位的接触件在壳体内部预先做了串联导通连接，装入两节电芯后即可直接输出串联后的电压，不需要设计人员额外做跨接连线。

　　壳体底部设置了两个镀金的焊盘引脚，引脚位置做了定位凸台，在PCB板上对应位置开设匹配的定位孔后，可以直接将电池座插装在PCB上完成波峰焊或者手工焊接，定位凸台可以避免焊接过程中电池座出现偏移，保证焊接位置精度。从安装边界来看，这款电池座的整体外形尺寸适配两节18650并排安装的空间需求，壳体高度略高于单节电芯的半径，在设备内部布局时，只需要预留出对应长宽的平面安装空间，高度方向不需要额外留出过多余量，适合内部空间紧凑的便携设备使用。壳体材质选用阻燃ABS工程塑料，具备一定的结构强度，日常装配和使用过程中不容易出现开裂，同时阻燃特性可以避免电芯出现异常时故障快速蔓延。

　　在实际选型应用中，这款电池座可以替代传统的导线焊接电池的方案，大幅提升生产装配效率：传统方案需要人工给每节电芯焊接导线，再用胶带或者热缩管固定，不仅装配效率低，长期使用后导线容易脱焊，电芯固定也不可靠，而采用这款一体化电池座，只需要将电芯卡入槽位即可完成装配，后期维护更换电芯也更加方便，不需要反复焊接导线。接触弹簧的弹力经过调校，既不会因为弹力过大导致电芯装入取出困难，也不会因为弹力过小导致接触不可靠，弹簧的圈数和线径经过匹配，在电芯长期放置在电池座内的情况下，弹簧也不会出现应力松弛导致的弹力衰减。端部的固定触点采用沉台设计，触点表面略高于壳体内壁平面，保证电芯端面的电极可以完全贴合在触点上，不会因为壳体的注塑公差导致接触间隙。底部的焊盘引脚做了防氧化处理，可焊性良好，焊接后焊点强度高，不会因为设备的日常振动出现引脚脱焊的问题。在结构细节处理上，电池座的槽体内壁没有多余的分型线毛刺，装入电芯时不会刮伤电芯的绝缘外皮，避免出现电芯短路的风险；壳体边缘都做了圆角处理，装配操作时不会划伤操作人员的手指。对于需要经常更换电芯的设备来说，这款电池座的卧式布局也更加方便用户取放电芯，不需要额外设计复杂的电池仓盖锁扣结构，只需要在设备外壳对应位置开设电池取放开口，搭配简易的仓盖即可完成整个电池仓的设计，能够有效缩短产品的结构开发周期，减少定制电池仓结构的开模成本。

　　在一些学生电子设计竞赛、DIY创客项目中，这款标准化的电池座也可以直接搭配洞洞板使用，不需要自行制作电池固定结构，能够快速搭建供电部分的硬件结构，把更多精力放在核心功能的开发上。不同于竖向排列的双节电池座，卧式并排布局的重心更低，安装在手持设备内部时，可以让设备的整体重心更贴近握持位置，提升手持操作的舒适度，不会因为电池竖向排列导致设备头重脚轻。在抗振动性能方面，一体化的壳体结构可以给电芯提供全周向的限位，相比仅用胶带固定的方式，在设备受到冲击时，电芯不会出现大幅度的窜动，能够有效保护电芯本身以及设备内部的其他电子元器件不受撞击损坏。
