多规格多晶硅太阳能电池板组件设计

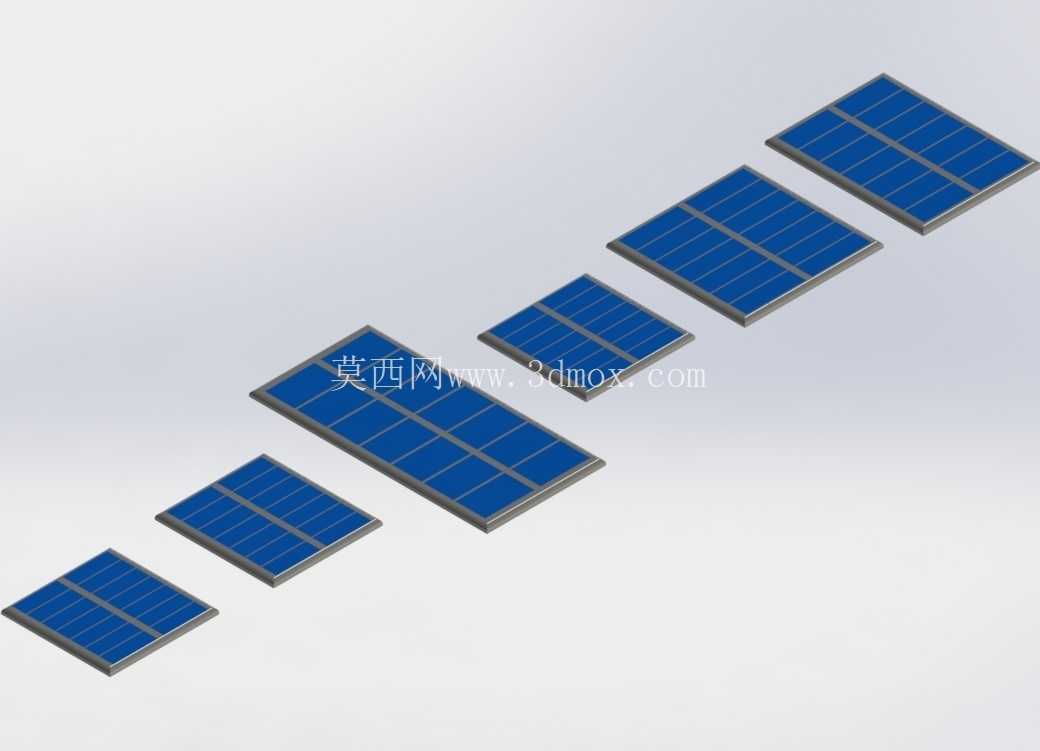

　　这套多晶硅太阳能电池板组件覆盖3V到4V电压区间，输出电流范围从60mA到250mA，共包含六款不同尺寸规格的板型，适配各类小型离网光伏供电场景的选型需求。在户外小型监测设备供电场景中，不同点位的设备功耗存在明显差异，比如低功耗的环境温湿度传感节点待机电流仅几十毫安，搭配小尺寸60mA规格的电池板即可满足日常补能需求，而带数据传输模块的采集节点峰值电流更高，就可以选用250mA规格的大板，保证连续阴雨天也能维持设备储能电池的电量阈值，避免设备掉电离线。

　　从实际使用的安装边界来看，不同规格的电池板厚度统一采用常规层压组件的标准厚度，边框预留的安装孔位间距随板件尺寸成比例调整，小尺寸板件可直接通过背胶粘贴固定在小型设备外壳顶面，大尺寸板件配套的安装孔可配合M3螺丝固定在支架上，安装面的平面度公差控制在1mm每100mm范围内，避免层压件受外力挤压出现隐裂。设计过程中首先梳理了小型光伏供电场景的常见功耗区间，把3.5V规格作为基准特征值板型，其余规格的电池片排布、边框尺寸都基于基准板做参数化缩放，保证不同功率的板件在结构特征上保持统一，方便用户做整机结构适配时不用重复调整安装接口的设计逻辑。

　　电池板的受光面采用常规的多晶硅电池片排布方式，每块板上的电池片串联数量匹配对应输出电压，片间间隙保持一致，既保证受光面积利用率，也给层压过程中的EVA胶膜流动预留足够空间，避免出现片间短路的问题。边框采用常规的阳极氧化铝材质，边角做R2圆角处理，避免安装过程中划伤操作人员或者设备线束，出线端统一设置在板件背面的侧边位置，出线长度预留50mm余量，方便用户根据自身设备的接线位置做线束延长或者端子压接。

　　在户外便携供电场景里，这套不同规格的电池板可以灵活组合，比如给小型户外露营灯供电可以选用单块3V60mA的小板，给便携USB小风扇供电就可以搭配两块120mA的板件串联提升输出功率，不同板件的安装孔位做了通用化设计，多块板拼接固定时可以共用支架横梁，不用额外加工定制连接配件。针对嵌入式设备内置供电的需求，小尺寸板件的厚度控制在3mm以内，可以直接嵌入设备外壳的预留开窗位置，受光面和外壳表面保持齐平，既不影响设备整体外观，也能最大化接收光照。设计时还考虑了不同使用环境的耐候性需求，层压结构的各层材料匹配常规光伏组件的耐温范围，能在-40℃到85℃的环境温度下正常工作，不会因为温度形变导致电池片开裂或者封装脱层。

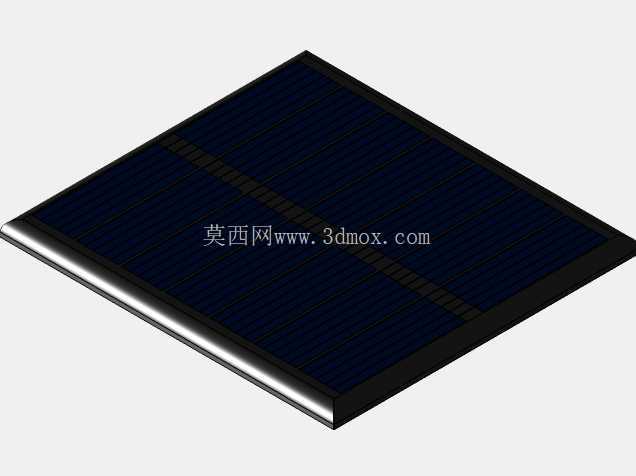

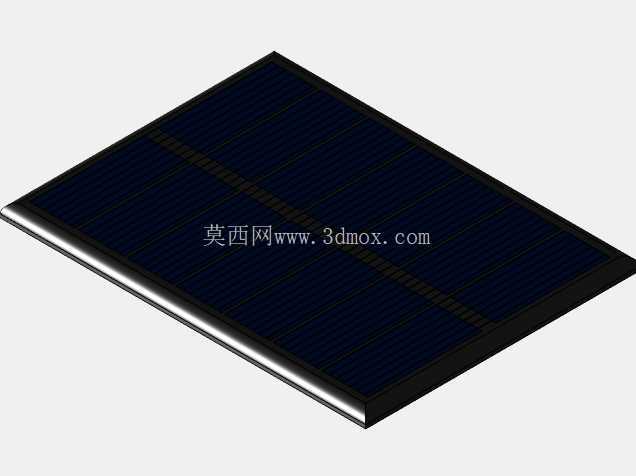

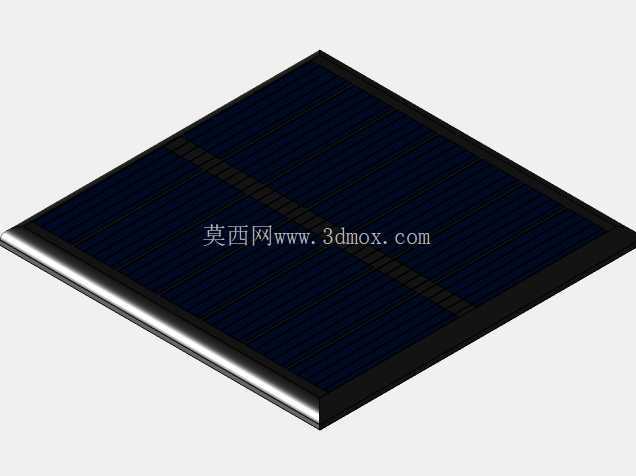

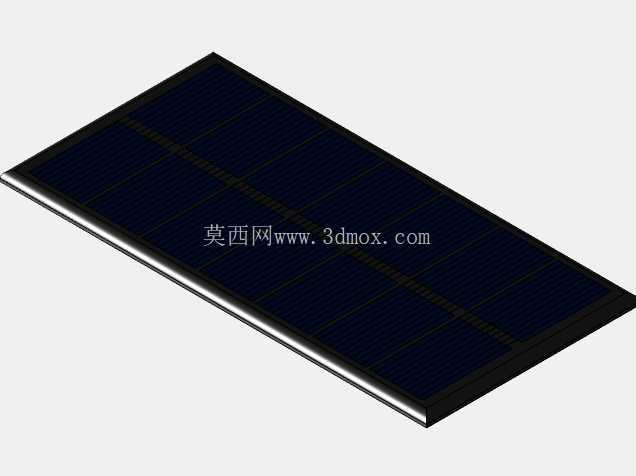

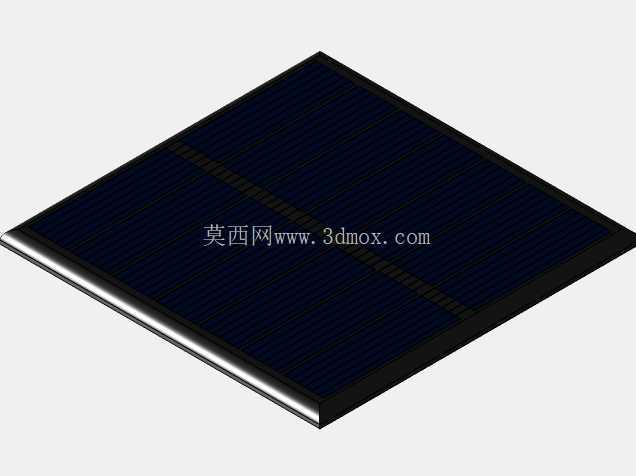

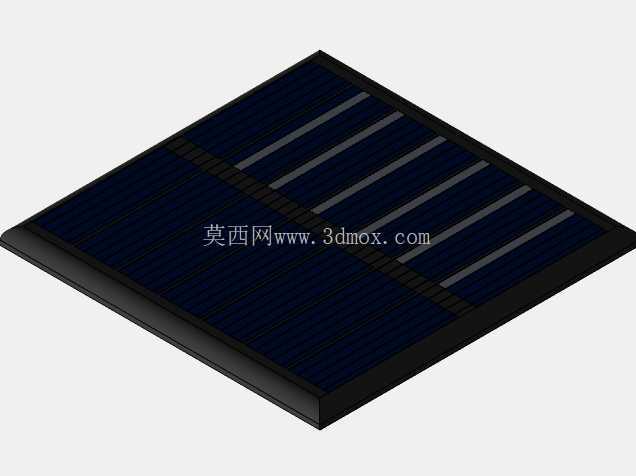

　　从结构建模的细节来看，每块电池板的电池片纹理、表面反光层、边框倒角都做了还原，在做整机设备的装配验证时，可以直接导入模型检查安装间隙，确认板件和设备内部的电路板、储能电池之间不会出现结构干涉，也能模拟不同安装角度下板件的受光遮挡情况，提前优化设备的整体布局。比如在做小型气象站的结构设计时，把对应规格的电池板模型装配到设备顶部，就能检查风杆、传感器支架会不会在低角度光照时在电池板表面形成阴影，调整电池板的安装高度和倾斜角度，最大化提升日常发电效率。
