单节18650锂电池侧开式安装固定支架

　　在各类便携电子设备、小型工控终端、DIY创客项目以及3D打印自制外设的结构设计中，18650圆柱锂电池的固定结构一直是容易被忽略却直接影响整机可靠性的细节。不少新手设计师在搭建供电结构时，往往直接套用通用电池弹片模型，忽略实际拆装维护的操作空间、电池与周边电路的安全间隙，最终做出的样机要么拆装电池时需要撬动周边结构件，要么长期使用后电池出现移位导致接触不良，甚至因为侧壁没有预留足够的散热间隙，在大电流放电场景下出现局部积热的隐患。这款侧开式单节18650固定支架，正是针对这类实际工程痛点完成的结构设计，完全围绕单节圆柱锂电池的可靠固定、便捷拆装需求展开。

　　从实际使用场景来看，这款支架适配所有标准尺寸的18650圆柱锂电池，既可以用在小型手持检测设备的内置供电仓中，也可以作为DIY移动电源、桌面小型工控模块的独立电池固定结构，甚至可以多组并排组合，搭建多串多并的大容量锂电池组固定框架。区别于常见的全包裹式电池座，这款支架采用侧面开放式的结构设计，电池安装到位后，侧壁预留了足够的手指操作空间，不需要额外借助撬棒等工具，直接用手指扣住电池侧壁就可以完成拆卸，哪怕是在设备内部空间紧凑、周边已经布置好线路板和接线的情况下，也能顺利完成电池的更换操作，不会因为拆装电池剐蹭到周边的导线或者元件引脚。

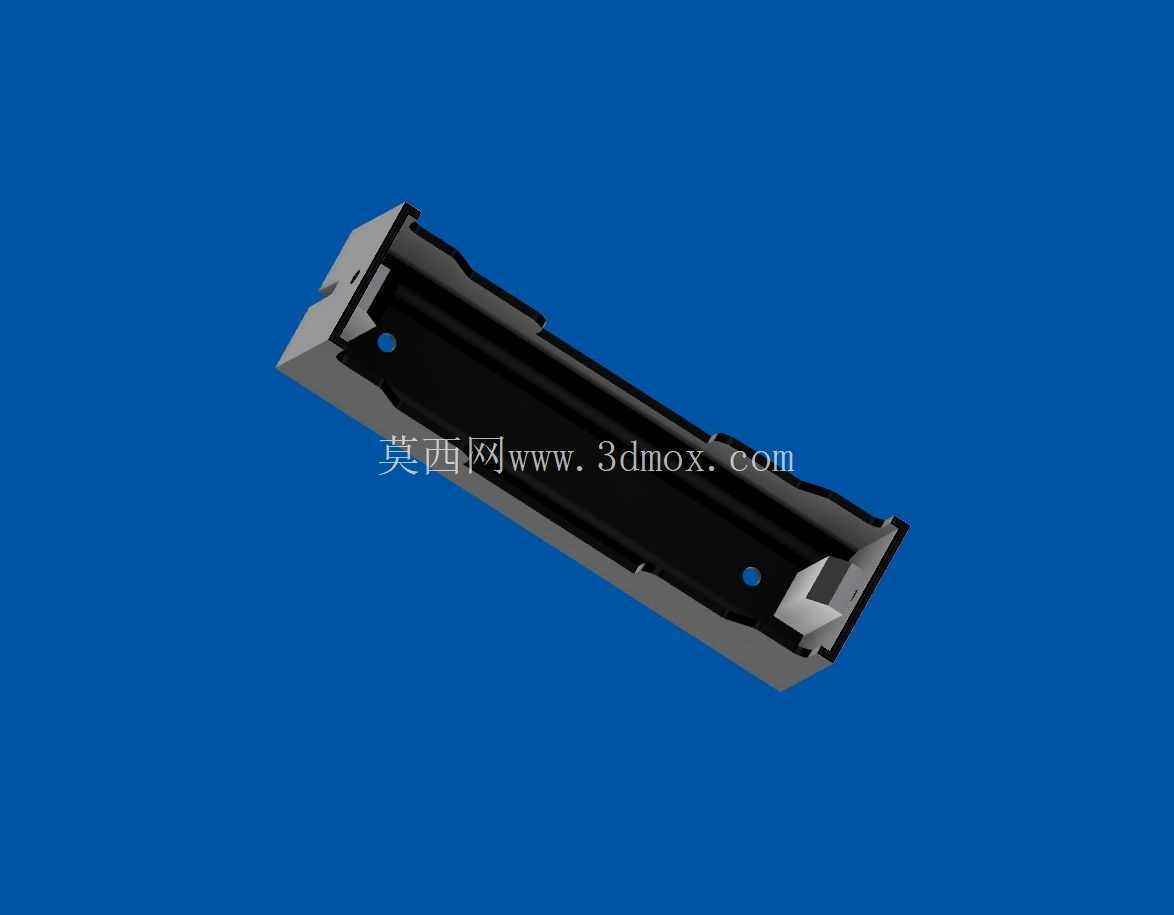

　　结构设计层面，支架主体采用和电池圆柱曲面完全贴合的弧形承托结构，两端预留了标准电池弹片的安装位置，不需要额外做结构修改就可以直接适配市面上通用的18650电池接触弹片，弹片安装位做了限位卡槽，安装时可以直接卡入定位，避免焊接或者打胶固定时弹片出现偏移，导致电池接触位置不对。支架的两端设置了有限位挡边，电池推入到位后会被挡边限位，不会出现沿轴向窜动的情况，哪怕设备在移动、轻微振动的使用场景下，电池也不会从支架中脱出。侧面开放的结构除了方便拆装之外，还能给电池提供足够的自然散热空间，电池在充放电过程中产生的热量可以直接通过侧面的开放空间散出，不会像全包裹式电池仓那样把热量闷在结构内部，对于持续大电流放电的使用场景来说，能有效降低电池的工作温度，提升供电系统的整体安全性。

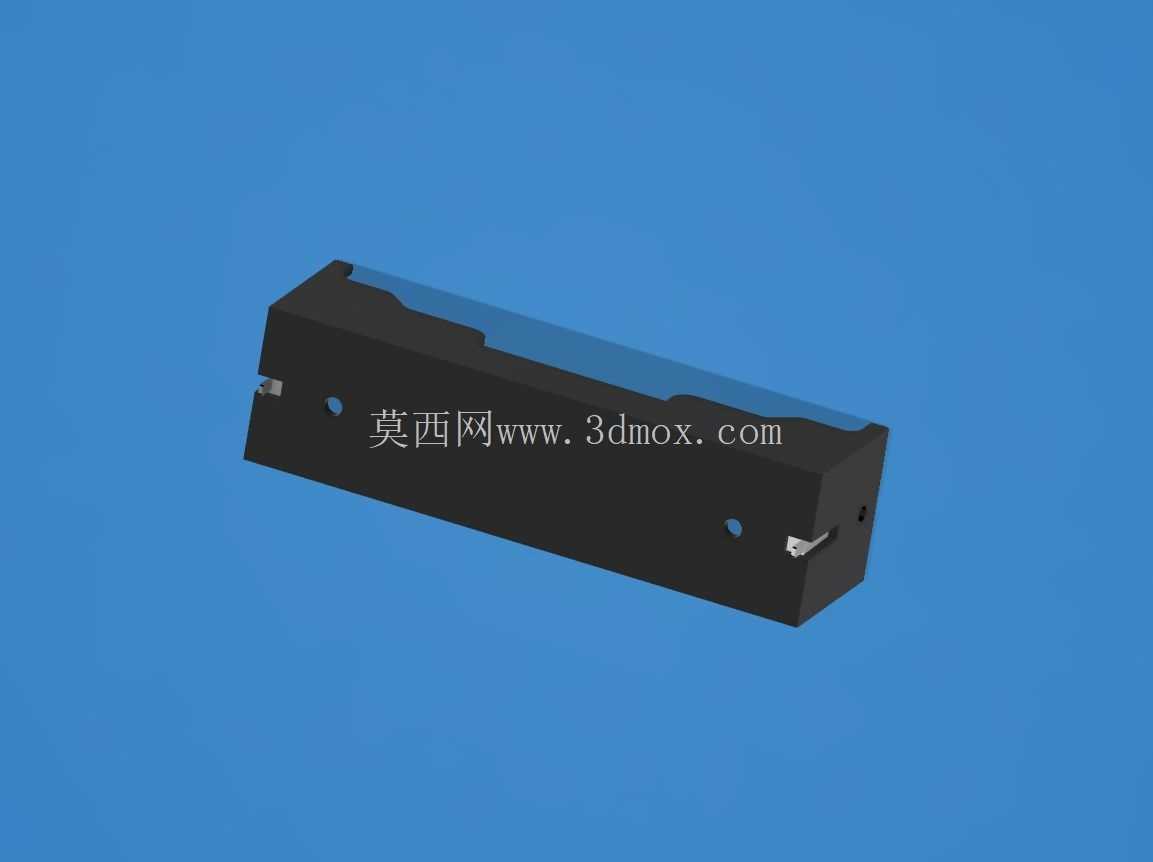

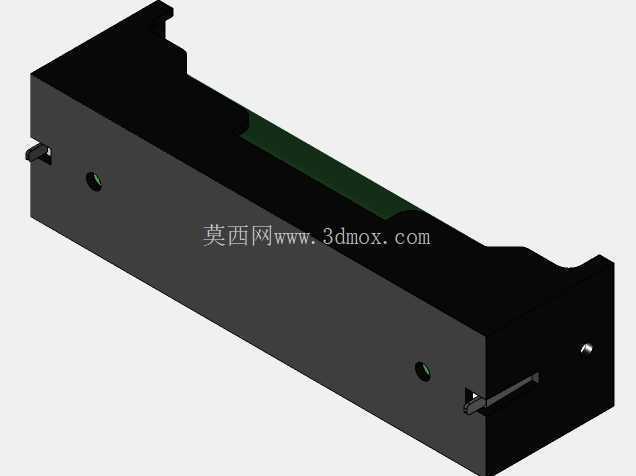

　　安装边界方面，这款支架的整体轮廓完全围绕标准18650电池的尺寸做最小化设计，不会占用多余的设备内部空间，支架底部预留了平整的安装面，可以通过双面胶、螺丝或者热熔胶的方式直接固定在设备壳体或者内部安装板上，底部还做了两条加强筋，既提升了支架整体的结构强度，避免长期使用后支架出现形变导致电池固定松动，又让支架和安装面之间留出了微小的间隙，避免安装面不平整导致支架安装后出现翘曲。支架的侧壁厚度经过优化，在保证足够结构强度的前提下尽可能做薄，不会因为增加电池固定结构而过度挤占设备内部的其他元件布置空间，对于内部空间寸土寸金的小型便携设备来说，这种紧凑化的设计能大幅提升内部空间的利用率。

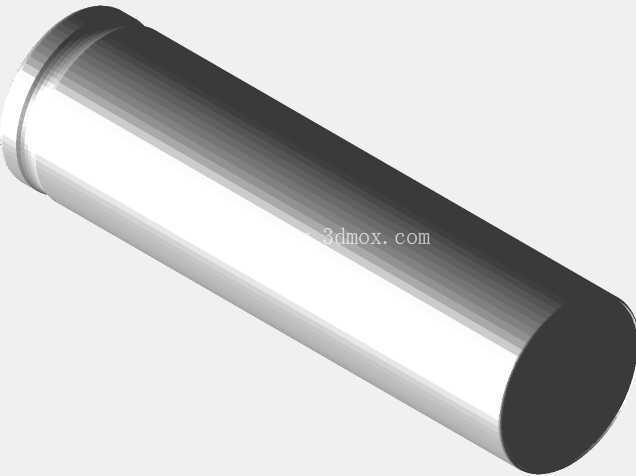

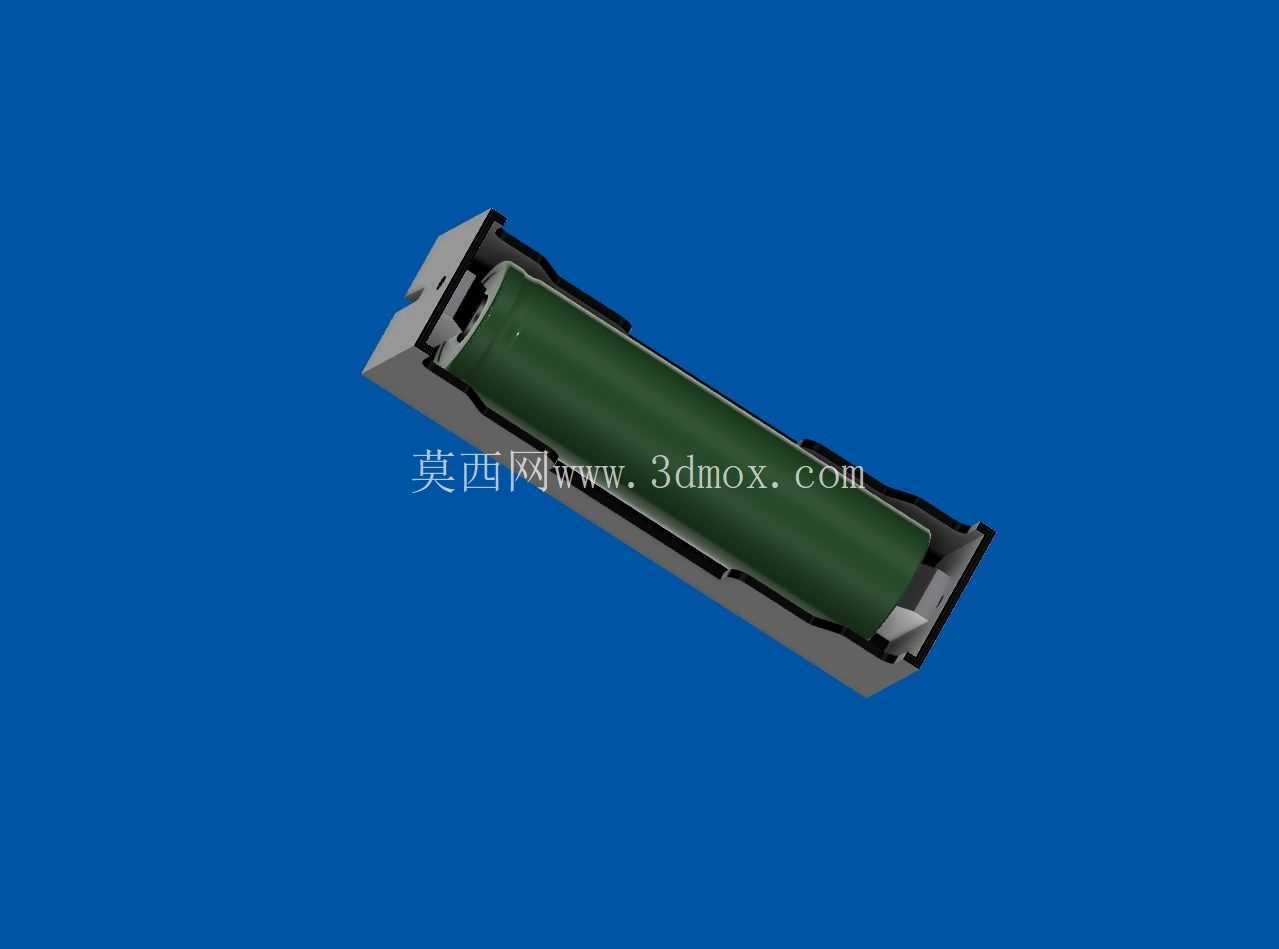

　　在实际建模过程中，电池和支架是完全独立的两个结构件，设计师可以根据自己的项目需求单独调用支架模型，也可以连同电池模型一起装入装配体中，直接验证电池和周边结构的间隙是否合理，检查拆装电池时的运动路径会不会和周边元件产生干涉。很多设计师在做电池仓结构时容易忽略的细节，比如电池装入后的径向间隙、弹片压缩后的行程空间、拆装时手指的操作余量，在这个模型里都已经做了充分的验证，直接套用这个支架结构就可以避开很多常见的设计陷阱，不需要再反复打样调整电池仓的尺寸，能有效缩短产品开发的周期。对于3D打印自制项目的爱好者来说，这个支架的结构没有复杂的悬空结构，不需要额外添加支撑就可以直接打印成型，打印完成后不需要做过多的后处理就可以直接使用，适配绝大多数常见的FDM3D打印机，哪怕是打印精度不算特别高的入门级设备，也能打印出可以正常使用的支架结构。

　　从结构可靠性的角度来看，这款支架的弧形承托面和电池的接触面积足够大，电池安装到位后不会出现晃动，两端的限位结构可以承受一定的轴向冲击力，哪怕设备不小心从桌面高度掉落，电池也不会从支架中脱出造成供电中断或者内部短路。侧面开放的结构也方便观察电池的外观状态，如果电池出现鼓包等异常情况，可以直接从侧面观察到，不需要拆开整个设备就能及时发现安全隐患，这对于长期使用的设备来说是非常实用的设计细节。
