Wemos ESP32 D1迷你开发板结构模型

　　在嵌入式开发与物联网终端的原型验证环节，核心控制板的结构适配往往是整机装配前需要反复核对的环节，这款Wemos ESP32 D1迷你控制板的三维结构模型，正是为解决结构设计阶段的板件干涉、安装位匹配问题而搭建。不同于常规仅做外形轮廓拉伸的简易模型，这个结构件完整还原了板载核心模组、周边接插件、固定孔位的实际空间位置，能直接导入整机装配体完成干涉检查，省去了实物打样前反复核对尺寸的冗余步骤。

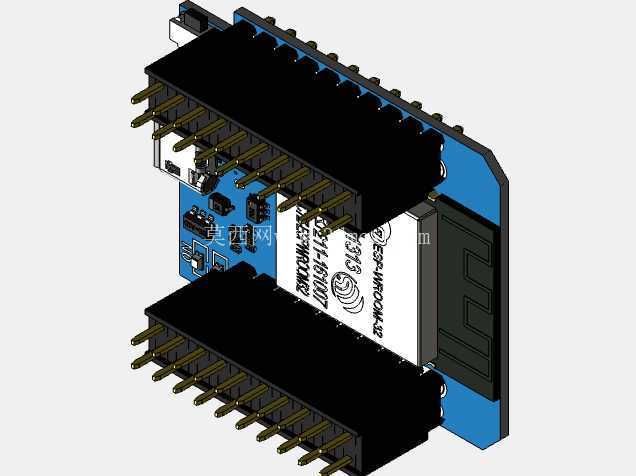

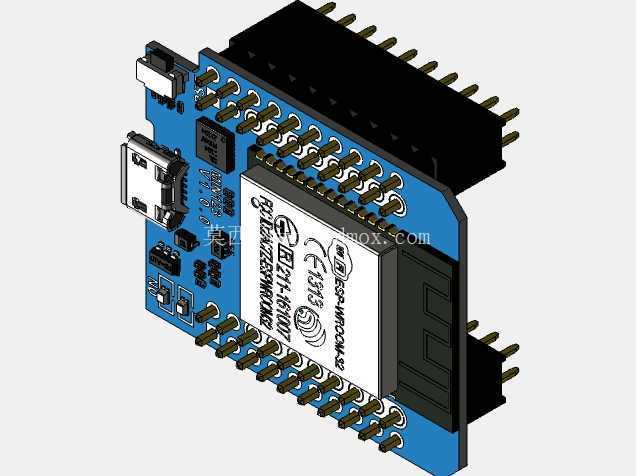

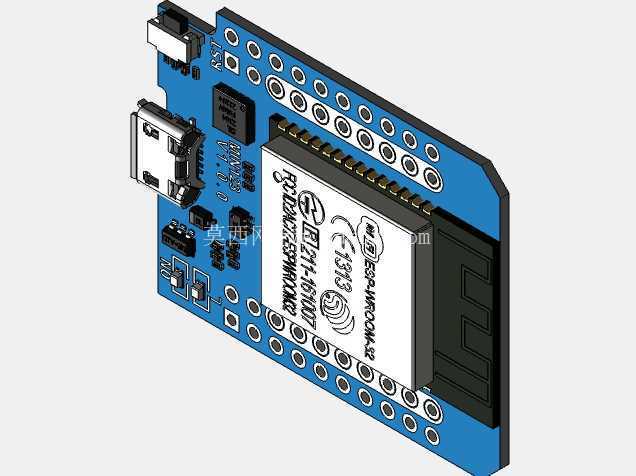

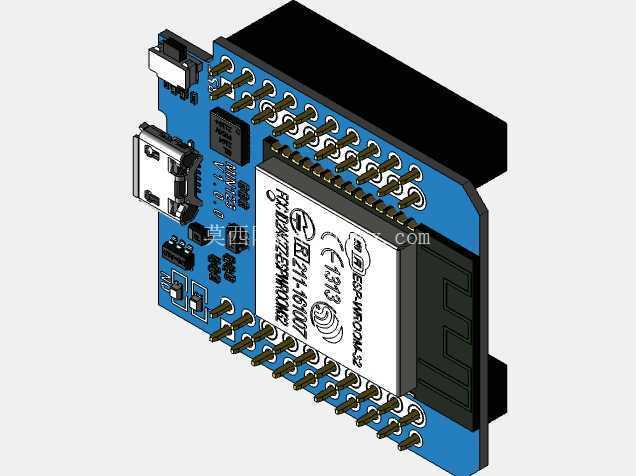

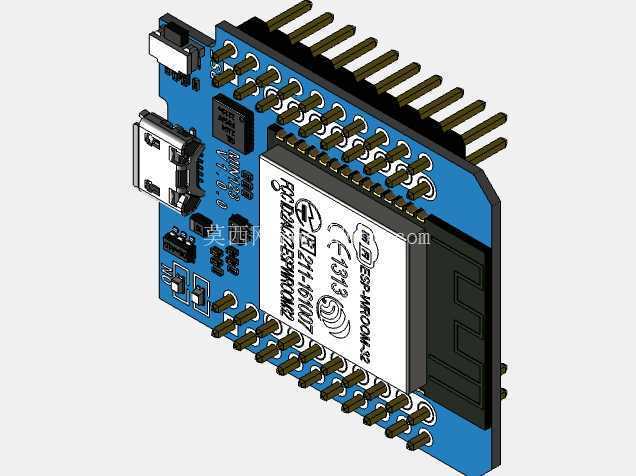

　　从实际应用场景来看，这类迷你ESP32开发板常被用于小型物联网传感节点、桌面创意电子装置、小型智能控制终端的主控单元，很多开发者在做外壳设计、安装支架设计时，往往因为没有精准的板件三维数据，出现接插件被外壳遮挡、固定孔位偏移、天线区域被金属件遮挡影响信号的问题。这个模型在搭建时，特意将板上的ESP-WROOM-32模组的凸起高度、侧边排针的伸出长度、板端USB接口的沉台尺寸都做了1:1还原，甚至连板上按键、指示灯的微小凸起都做了结构体现，完全可以满足外壳设计时的避空需求。

　　设计思路上，模型没有做多余的外观美化，完全以结构装配的实用性为核心：PCB基板部分按照实际板厚做了等厚实体，边缘的安装孔位严格对应实物的孔距与孔径，不管是用铜柱固定在支架上，还是直接卡在外壳的定位柱上，都能直接在装配环境里模拟装配状态。板载的接插件部分，没有做过于细碎的引脚细节，而是保留了接插件的整体外形轮廓与安装高度，既保证了干涉检查的准确性，又不会因为过多细碎特征导致装配体运行卡顿，非常适合整机设计时的布局参考。

　　关于安装边界与尺寸，这款迷你开发板的长宽尺寸控制在极小的范围内，适合安装在空间紧凑的小型设备内部，模型里完整还原了板边到各个接插件的安全距离，在做外壳设计时，只要按照模型给出的外轮廓预留0.2-0.3mm的装配间隙，就能保证板件顺利装入，不会出现卡滞。排针的位置与高度也做了精准还原，设计外接扩展模块时，可以直接在装配体里对接排针位置，不用反复测量实物尺寸。核心模组的金属屏蔽罩部分，模型还原了其实际高度，在设计外壳内壁时，需要在屏蔽罩对应位置预留足够的散热间隙，避免外壳直接贴在屏蔽罩上影响散热，同时天线区域的净空范围也在模型上做了隐性的边界体现，提醒结构设计时不要在该区域布置金属件，避免影响WiFi与蓝牙的信号收发。

　　很多结构工程师在做电子类产品的结构设计时，往往容易忽略PCB板上元器件的实际高度，导致装配时出现元器件顶到外壳、接插件插不到位的问题，这个模型把所有超出PCB基板高度的元器件都做了实体还原，不管是顶部的USB接口，还是板端的复位按键，都标注了准确的高度尺寸，在做装配检查时，可以直接通过软件的干涉检查功能，快速排查外壳、支架与板上元件的碰撞问题。同时模型的坐标系原点设置在PCB板的安装孔基准位置，导入装配体时可以直接通过孔位对齐完成定位，不用反复调整模型位置。

　　在小型智能硬件的开发流程里，结构设计与硬件开发往往是并行推进的，很多时候硬件板还没完成最终打样，结构设计就需要同步开展，这时候精准的核心板三维模型就成了结构设计的关键参考依据，这个模型的尺寸精度完全可以满足并行开发阶段的设计需求，能帮助结构工程师提前确定外壳的内部空间、固定柱位置、接口开孔位置，大幅缩短整体开发周期，减少后期打样的修改次数。
