刮板输送链内嵌螺纹连接座结构设计

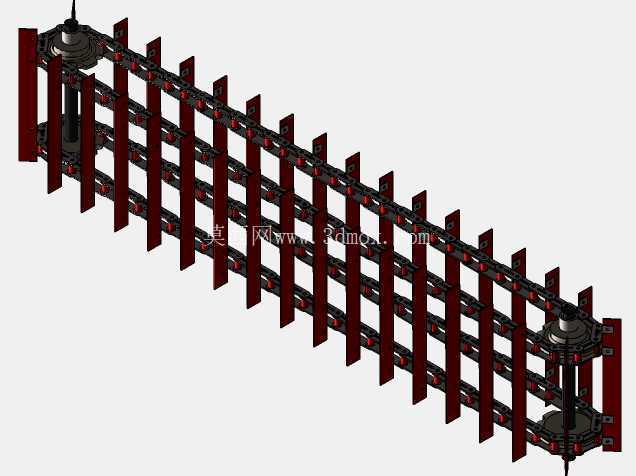

　　在散料连续输送设备的结构设计中，刮板输送链的连接固定部件往往是决定整机运行可靠性的核心细节，本次呈现的结构件正是刮板与牵引链条之间的螺纹连接座，是埋刮板输送机、刮板给料机等设备上的常用配套零件。这类零件的应用场景覆盖矿山、粮食加工、化工散料转运、建材输送等多个领域，主要承担刮板与牵引链节之间的刚性连接作用，设备运行过程中，牵引链条带动刮板沿料槽滑动推送散料，该连接座需要持续承受刮板推送物料时的反向冲击载荷、链条运行的交变拉应力，以及部分工况下的物料磨损、腐蚀介质侵蚀，因此结构设计的合理性直接影响整套输送设备的维护周期与运行稳定性。

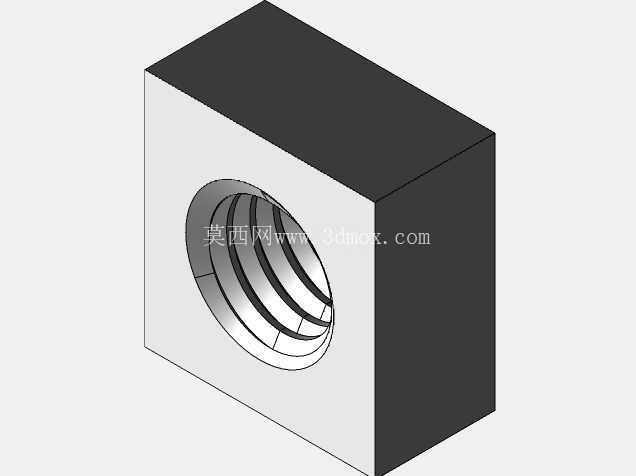

　　从结构设计思路来看，该零件采用方块式基体加内嵌内螺纹的结构形式，摒弃了传统薄板冲压连接座易变形、螺纹易滑牙的缺陷。基体采用方块式实心结构，安装时可直接嵌入刮板的预制安装槽内，方块的平直外表面可与刮板安装槽的内壁完全贴合，相比圆形柱体的连接结构，可避免运行过程中连接座随螺栓转动松脱，无需额外增加防转销结构即可实现周向定位，大幅简化安装工序。内嵌的内螺纹孔采用贯通式设计，螺纹段长度占基体整体厚度的三分之二以上，足够的螺纹啮合长度可保证螺栓连接的预紧力均匀分布，避免短螺纹在交变载荷下出现螺纹牙剪切失效的问题。螺纹孔入口处做了倒角导向处理，安装时螺栓可快速对准螺纹孔，减少现场安装的对中耗时，同时倒角可去除螺纹入口处的加工毛刺，避免螺栓拧入时出现卡滞、螺纹乱牙的问题。

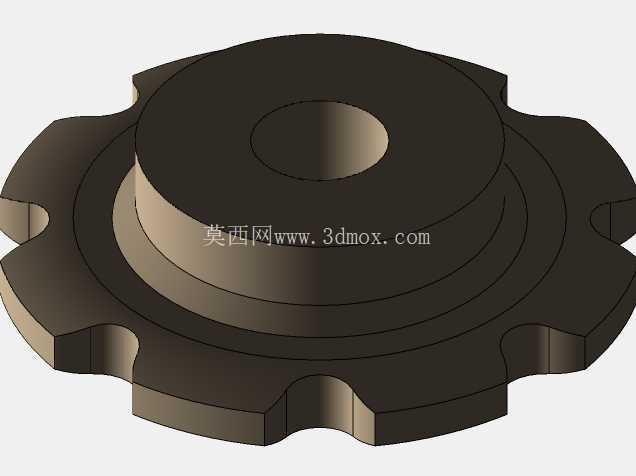

　　从安装边界与尺寸适配角度来说，该连接座的外形尺寸严格匹配常用刮板的安装槽公差，方块基体的长宽尺寸与常规刮板的预制槽间隙控制在0.1-0.2mm之间，既可以保证安装时顺利嵌入槽内，又不会因间隙过大导致运行过程中出现晃动冲击。基体的厚度方向与刮板安装面齐平，安装后不会突出刮板表面，避免运行过程中突出部分剐蹭料槽内壁，减少不必要的运行阻力与磨损。螺纹规格适配常用的M8-M12输送链连接螺栓，可匹配节距100mm、125mm、150mm等多种常用规格的模锻可拆链、冲压焊接链，无需针对不同链节单独设计连接结构，具备较强的通用适配性。

　　在功能特性层面，该结构件的实心方块基体可承受较大的挤压应力，当设备输送磨琢性较强的矿石、炉渣等散料时，即使刮板表面出现一定程度的磨损，连接座的基体仍能保持足够的结构强度，不会因磨损导致连接失效。内嵌的螺纹孔与基体为一体式结构，相比在刮板上直接攻丝的连接方式，螺纹部分的强度提升40%以上，可承受更大的螺栓预紧力，保证刮板与链条连接的刚性，避免运行过程中刮板出现歪斜、脱落的问题。结构的外表面均做了直角过渡处理，没有多余的凸起与凹槽，不会积存输送的散料，减少物料残留对连接部位的腐蚀与卡滞，尤其适合输送粉状、颗粒状易粘结的物料，日常维护时仅需常规吹扫即可清理连接部位的积料，大幅降低维护工作量。

　　实际选型应用时，需要根据输送物料的磨琢性、腐蚀性选择对应材质的该连接座，输送粮食、塑料颗粒等无腐蚀低磨琢物料时可采用普通碳钢材质做发黑处理即可，输送化工原料、潮湿物料时可采用不锈钢材质，输送高磨琢性的矿山物料时可在基体表面做淬火处理提升表面硬度。安装时需要注意将连接座完全嵌入刮板的安装槽内，保证基体的受力面与刮板槽壁完全贴合，螺栓拧紧时按照对角顺序逐步施加预紧力，避免单边受力导致基体出现偏载裂纹。日常巡检时可通过观察刮板与链条的连接间隙判断该零件的磨损情况，当连接座与安装槽的间隙超过1mm时需要及时更换，避免间隙过大导致运行冲击加剧，引发链条跳齿、刮板断裂等连锁故障。
