0.25W直插色环碳膜电阻三维结构模型

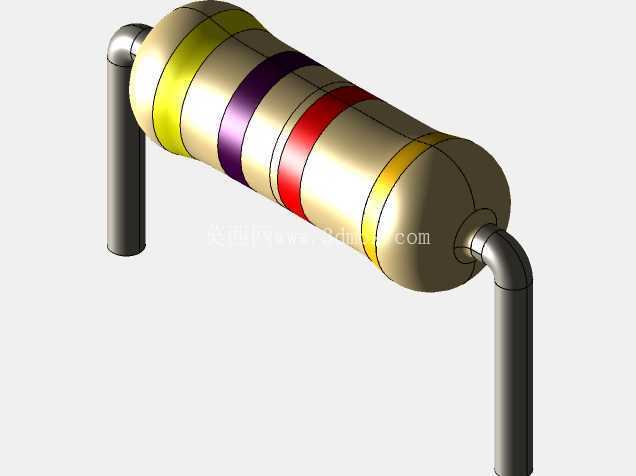

　　在消费类电子板卡、小型工控控制板、学生实验面包板搭建、低压信号调理回路的设计环节中，0.25W功率等级的直插色环电阻是出现频率极高的被动元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查结果、结构件与板卡装配的间隙验证可靠性，很多新手建模时容易忽略引脚成型的弯折半径、色环位置的实际公差，导致导出的STEP模型导入PCB设计软件后，和实际焊接后的元件外形存在偏差，轻则出现丝印被元件本体遮挡的问题，重则在装配外壳时出现元件顶壳的干涉故障。这个模型还原了轴向引线直插电阻的典型结构，主体为两端压合金属端帽的陶瓷基体，表面覆盖碳膜电阻层后涂覆米黄色阻燃环氧保护层，端帽位置压合后与镀锡铜引线实现可靠电连接，引线采用标准0.6mm线径设计，弯折位置距离本体端帽的距离符合主流元器件成型规范，不会出现弯折点过于靠近端帽导致引线断裂、电阻本体密封层破损的问题。

　　从实际选型应用的角度看，0.25W功率等级的电阻通常应用在持续工作电流不超过100mA的信号回路中，比如运放反馈回路、上拉下拉回路、LED限流回路、小信号分压采样回路，这类场景下电阻的本体温升通常不会超过30K，不需要额外预留散热空间，因此建模时的本体尺寸按照行业通用的Φ2.5mm*6.8mm规格设置，两端引线伸出本体后的总长度控制在25mm左右，能够兼容2.54mm间距标准面包板、万能板以及常规PCB的通孔焊盘设计，焊盘孔径按照0.8mm设计时，引线可以顺利插装，焊接后的引脚露出高度控制在1.5-2.5mm区间，符合IPC-A-610电子组件的可接受标准。

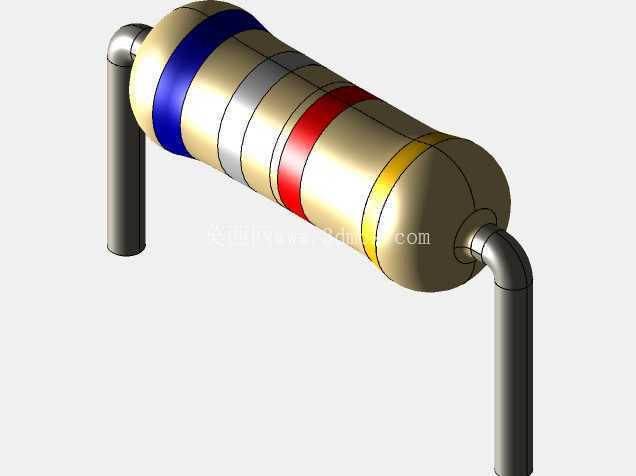

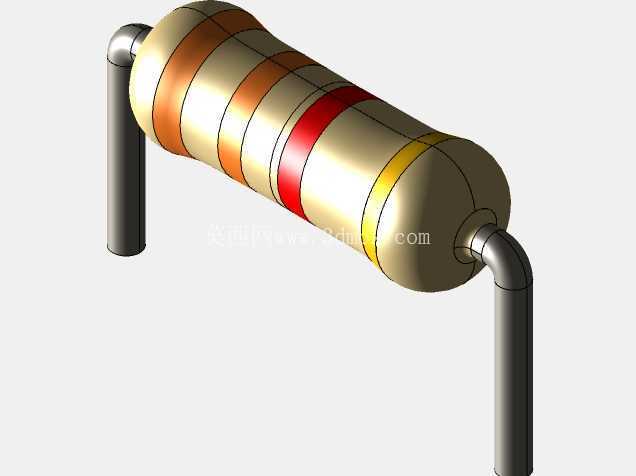

　　建模过程中对色环的位置做了写实还原，色环宽度、环间间距按照实际量产电阻的印刷公差设置，没有做理想化的等距等宽处理，还原了真实元件上第一环距离端帽更近、误差环距离另一端端帽距离稍宽的识别特征，能够帮助结构设计人员在做整机装配可视化渲染时，更直观地识别元件参数，避免BOM表与可视化模型出现参数错配。从安装边界的角度考虑，这类电阻在PCB上卧式安装时，本体距离板面的高度控制在3mm左右，不会和板上贴装的0805封装表贴元件出现高度方向的干涉，如果是立式安装，本体的垂直高度控制在8mm以内，适合在板卡空间紧张的高密度布局场景下使用，模型中还原了引线的可弯折属性参考，设计人员可以根据实际板卡的安装空间，调整引线的弯折角度，模拟不同安装方式下的元件占位情况。

　　在做小型手持设备、桌面型仪器的结构设计时，这类直插电阻的本体高度、引线位置是内部空间校核的重要参考点，很多便携设备的内部净空高度不足10mm，如果建模时尺寸偏差超过1mm，就可能出现装配后电池、屏蔽罩与电阻干涉的问题，这个模型的尺寸公差控制在±0.1mm以内，完全能够满足结构设计阶段的干涉校核需求。不同于表贴电阻的薄型化设计，轴向引线电阻的引线具备一定的弹性，在设备受到振动冲击时，引线可以吸收部分振动能量，降低电阻焊点出现开裂失效的概率，因此在一些车载后装电子、工业现场的小型控制模块中，这类0.25W直插电阻仍然有非常广泛的应用，建模时也还原了引线与端帽压合位置的过渡结构，能够更真实地模拟振动工况下的元件形变范围，帮助设计人员提前评估焊点的应力水平。
