带半圆拱结构的组合式机械部件

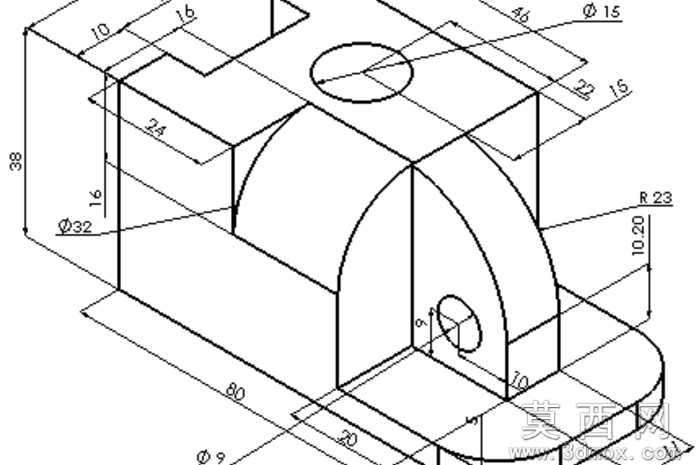

该机械部件采用三维参数化建模方式完成整体构建，建模过程中以等轴测视角为基准对齐所有尺寸标注，确保各结构特征的位置精度与尺寸一致性。整体结构由底部基座、中部半圆拱腔体、顶部矩形平台三部分组合而成，底部基座采用圆角过渡的矩形轮廓，长度80mm，端部设置R23的圆弧结构，既降低了边角应力集中风险，也提升了部件整体的结构流畅度。中部半圆拱腔体与基座、顶部平台采用一体化布尔运算合并，拱腔半径匹配基座圆弧尺寸，腔体侧壁开设直径9mm的横向通孔，孔位距离基座底面高度为9mm，可用于穿装定位销或连接轴件，实现部件与其他机构的装配对接。顶部矩形平台设置两处孔位特征，一处为直径15mm的垂直通孔，孔中心距离平台侧边的定位尺寸分别为46mm、16mm，另一处为直径32mm的半圆弧槽结构，槽体深度16mm，可适配不同规格的紧固件或外接管路。建模过程中对所有棱边做了统一的公差预留，各特征之间的衔接面做了平滑处理，避免出现尖锐边角，同时严格按照标注尺寸控制各结构的相对位置，比如平台侧边的10mm、16mm定位尺寸，拱腔外侧10.20mm的壁厚尺寸，都通过参数化约束锁定，保证模型可直接用于后续的工程图导出与数控加工编程。材质方面默认采用常用的结构钢材质预设，渲染时可根据实际应用场景切换为铝合金、工程塑料等不同材质，模型的所有特征均保留可编辑参数，方便后续根据装配需求调整尺寸，比如修改孔位直径、拱腔半径、平台厚度等参数，无需重新绘制整体轮廓，大幅提升了设计迭代效率。整体结构兼顾了轻量化与结构强度，半圆拱的弧形结构可有效分散承载时的应力，底部基座的平整面可保证安装时的贴合度，多处孔位设计预留了充足的装配拓展空间，适用于小型机械设备的支撑、连接类构件场景。
