横向运动可调式双立柱支撑工作台

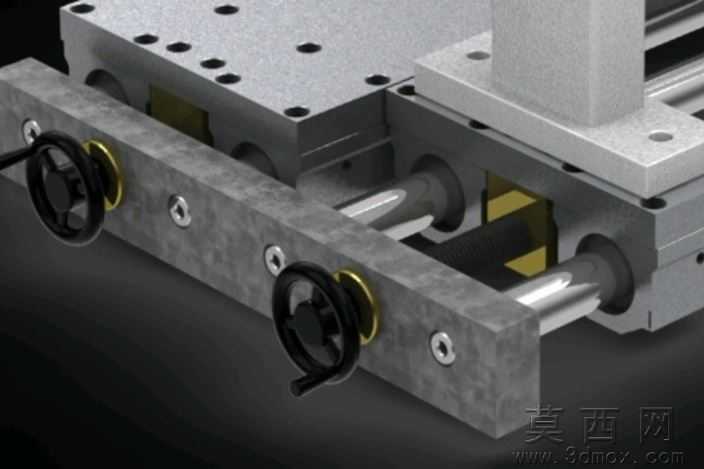

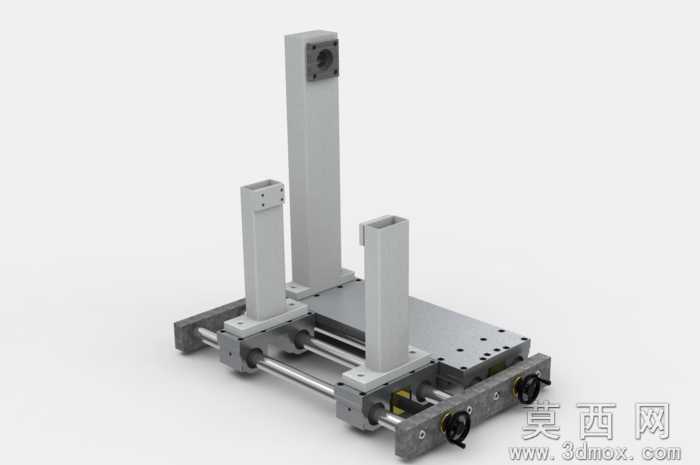

该三维模型采用主流三维机械设计软件完成全参数化建模，整体结构经过严谨的装配约束校验，所有运动部件均保留真实的运动自由度，可在软件环境下模拟横向运动的完整行程，验证机构运行的流畅度与干涉情况。模型整体采用模块化设计思路，底部为一体化铸造风格的承载基座，基座上平行布置两根高精度线性光轴作为横向运动的导向载体，光轴两端通过带座轴承固定在基座两侧，保证导向精度与结构刚性。运动滑台通过直线轴承与光轴配合，可沿光轴实现顺畅的横向位移，滑台两侧设置手动调节手轮，手轮通过精密丝杠副与滑台连接，转动手轮即可精准控制滑台的横向位置，调节过程具备良好的自锁性能，可在任意行程位置保持稳定定位。滑台上方布置三根高度不一的立式支撑柱，支撑柱底部通过法兰与滑台台面采用螺栓连接，每根支撑柱的安装位置均可根据实际使用需求沿台面上的T型槽进行横向调整，支撑柱顶部预留标准化安装接口，可适配不同规格的工装夹具、检测元件或执行机构。建模过程中对所有零部件的细节特征均做了还原处理，包括手轮的防滑滚花、支撑柱的安装孔位、基座的减重槽、紧固件的标准规格等，材质渲染上区分了金属加工件的银灰色氧化质感、手轮的黑色哑光工程塑料质感、光轴的镀铬亮面质感，整体渲染效果真实还原了工业设备的金属质感与装配细节。设计过程中充分考虑了机构的通用性与拓展性，既可以作为独立的手动横向调节工位使用，也可作为自动化生产线中的辅助定位模块集成到其他设备中，整体结构紧凑、刚性充足、调节精度高，适用于小行程范围内的精准位置调整场景，建模时所有零件均生成了独立的工程图参考特征，可直接导出用于后续的加工生产与装配指导。
