两款不同结构3.5毫米直流供电插头三维建模

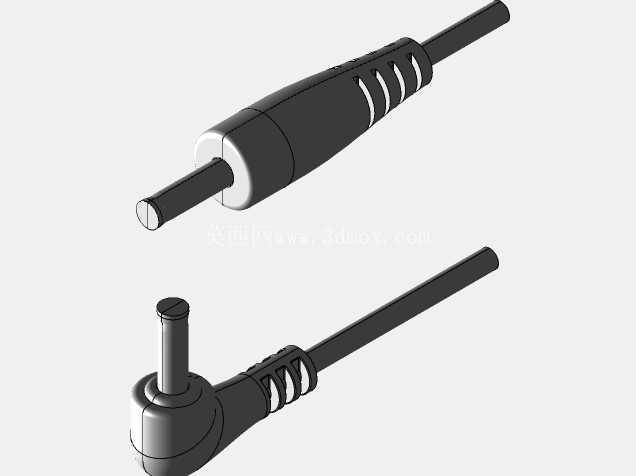

　　日常做消费类电子、小型工业测控设备的结构布线时，直流电源插头是绕不开的基础连接件，这次建模的两款3.5mm直径公头，分别对应直式出线和90度弯角出线两种常用结构，完全参照实物的装配间隙、插拔手感对应的尺寸公差做的还原，没有做夸张的艺术化处理，所有曲面、加强筋、金属插针的段差都和量产实物保持一致。先讲弯角款的实际使用场景，很多壁挂式安装的小型传感器、桌面式数据采集模块，留给电源接口的外侧空间非常有限，如果用直头插头，出线方向垂直于设备面板，很容易被路过的人员剐蹭到线缆，长期受力会把设备上的母座焊盘扯松，甚至直接把母座从PCB上带下来，弯角款的出线方向平行于设备安装面，线缆可以顺着设备侧壁走线固定，大幅降低外力对接口的剪切力，在紧凑安装空间里的适配性更好。建模的时候特意还原了弯角位置的应力释放结构，也就是插头根部的几圈环形凹槽，这个结构不是装饰，硬胶材质的插头外壳如果在弯折位置做等壁厚直角，线缆反复弯折的时候应力会集中在直角根部，很容易造成线缆外护套开裂、内部铜丝折断，这几圈凹槽可以让弯折应力分散在整个槽位区间，提升线缆的耐弯折寿命，建模时每道槽的宽度、深度、相邻槽的间距都参照实物做了对应，没有随意调整比例。

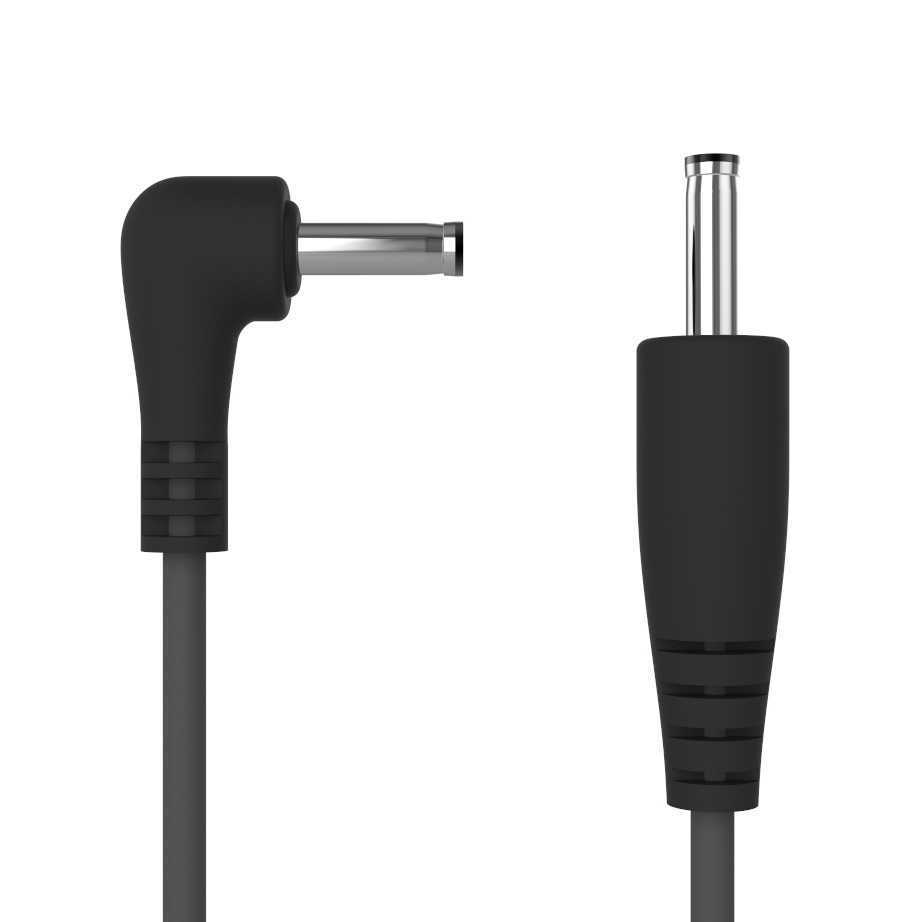

　　直头款的应用场景更偏向设备外侧有充足布线空间的场合，比如台式仪器、开放式机架上安装的模块，直头的插拔受力方向和插针轴线重合，插拔的时候不会对母座产生侧向掰动的力，长期插拔的母座损耗更小，而且直头的成型模具结构更简单，量产时的不良率更低，采购成本也比弯角款稍低，做设备BOM选型的时候可以根据安装空间灵活选。两款插头的金属插针部分都做了分段结构还原，最前端是导向段，做了微小的倒角，插入母座的时候不会刮伤母座内部的弹性接触片，中间段是和母座弹片接触的导通段，表面粗糙度的视觉表现也做了对应，最后段是和塑料外壳结合的滚花段，建模时还原了滚花的防滑结构，这个结构是为了让金属插针和注塑外壳牢固结合，避免插拔的时候插针在外壳里转动或者被拔出来。

　　插针中心的负极接触孔的深度、孔径也参照实物做了还原，和常规3.5mm直流母座的插针尺寸匹配，不会出现插不到位或者插进去过松接触不良的问题。塑料外壳的握持部分做了微弧收腰设计，不是直上直下的圆柱，这个造型是为了插拔的时候手指有足够的摩擦力，不用费很大力就能插拔，外壳尾部和线缆衔接的位置也做了锥形的应力释放过渡，避免线缆在根部直接硬折。建模过程中特意核对了两款插头的安装边界尺寸，弯角款从插针端面到弯角背部的垂直距离、出线后的线缆外径，直头款从插针端面到外壳尾部的总长度，都和实物保持一致，结构工程师在做设备外壳的接口避让、布线空间校核的时候，可以直接把这个模型导入装配体，不用再额外测量实物调整尺寸，能减少选型阶段的尺寸核对工作量。

　　另外两款插头的线缆部分都做了和插头本体的同轴度匹配，线缆外护套和插头尾部的配合间隙也做了还原，不会出现线缆和插头偏心的问题，做布线仿真的时候也能准确模拟线缆的弯曲半径，避免设计出来的布线方案在实际装配时出现线缆弯折过度的问题。很多工程师在做小型设备结构设计的时候，容易忽略电源插头的实际占用空间，只在面板上留了母座的安装孔，没算插头插进去之后的突出长度和线缆的转弯空间，最后装配的时候才发现插头和旁边的结构件干涉，不得不临时改模具或者换弯头，用这个还原度足够的模型提前做装配干涉检查，就能在设计阶段规避这类问题，减少后期改模的成本。两款插头的内部结构虽然没有做拆分建模，但外部的所有装配相关尺寸都做了精准还原，足够满足结构布局、干涉检查、外观渲染的使用需求，不用再额外花时间测绘实物建模。
