多规格自锁非自锁直插式切换按钮组

　　在消费电子、工业控制板卡、小型仪器仪表的电路交互设计中，这类直插式切换按钮是最常用的人机交互输入元件之一，小到手持测温仪的功能切换、桌面路由器的复位触发，大到工控端子台的信号通断控制、小型机电设备的模式选择，都能见到这类元件的应用场景。不同于大电流的电源开关，这类按钮主要承载弱信号回路的通断切换，额定电流普遍在毫安级，适配PCB板载直插焊接的安装方式，不需要额外的固定支架，依靠引脚的焊盘拉力即可完成本体固定，大幅降低板卡组装的工序复杂度。

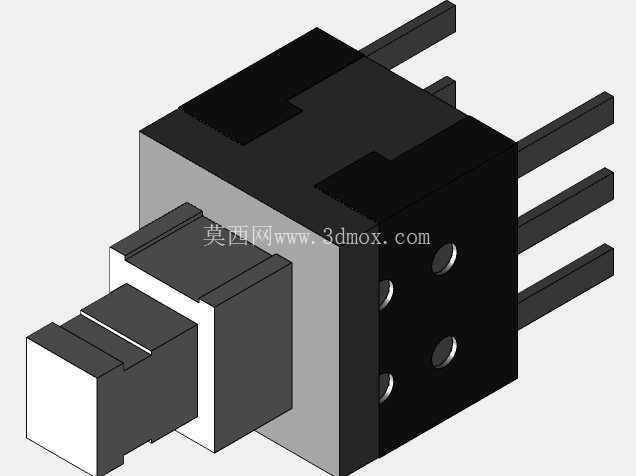

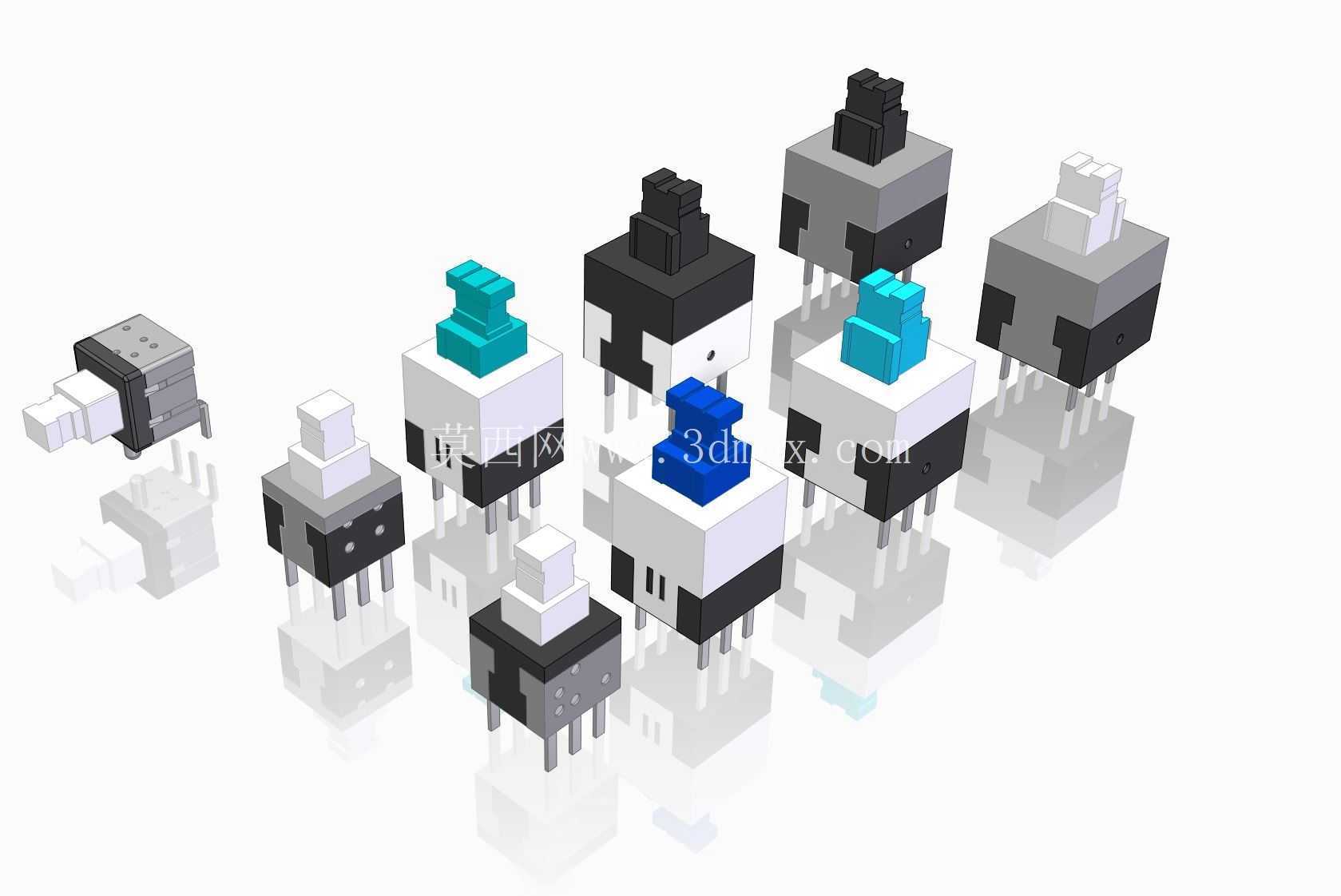

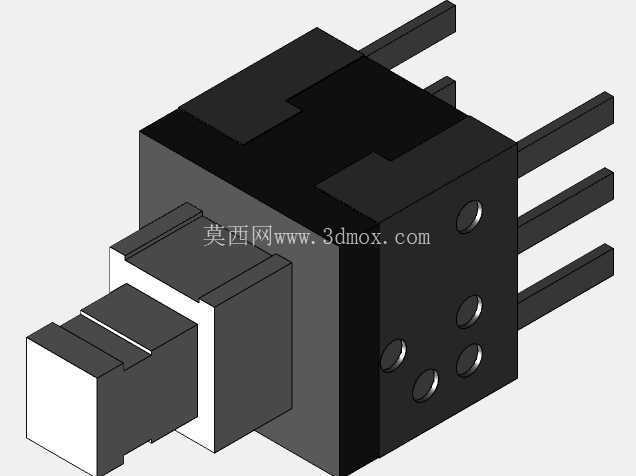

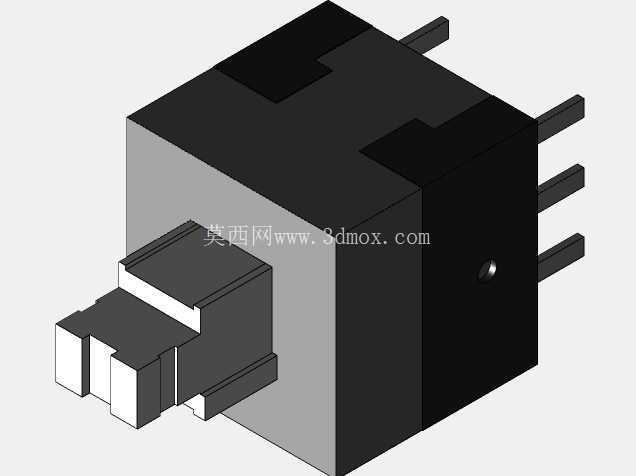

　　本次整理的按钮组覆盖了当前行业内最常用的几类安装尺寸，包含6×6×10mm、7×7×12mm、8.0×8.0×13.5mm、8.0×13.5mm、8.4×8.4×13.5mm五种常规方型基座规格，同时包含直角弯脚的xkb5858-z-c型号，适配不同厚度的设备外壳与板卡布局空间。设计时首先区分了自锁与非自锁两种核心结构：自锁结构按下后会通过内部卡扣保持导通状态，再次按压才会复位断开，适合需要保持工作状态的功能切换场景，比如设备的模式锁定、电源的软触发开关；非自锁结构按下时导通、松开即复位断开，适合点动触发类场景，比如复位按键、信号测试点触发。

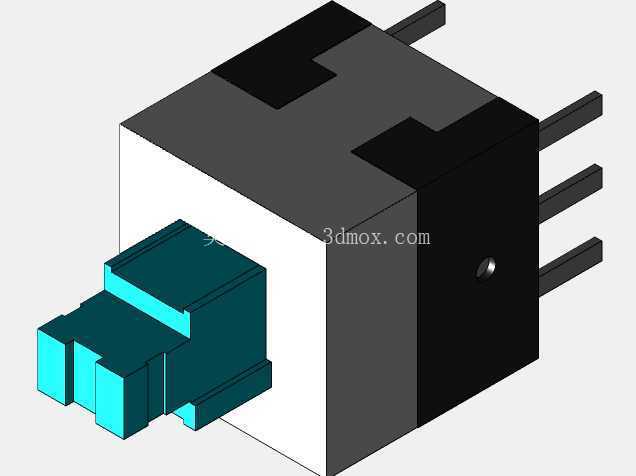

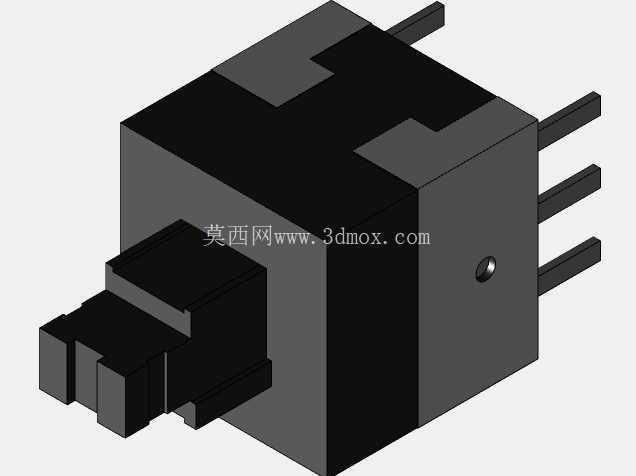

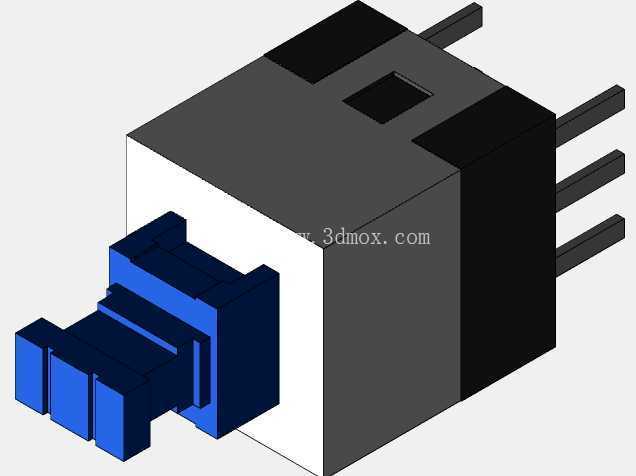

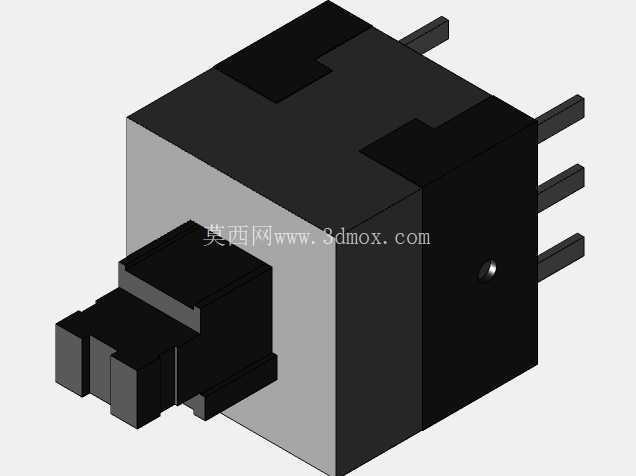

　　建模过程中优先还原了实际生产中的装配公差边界，按钮帽与基座的配合间隙控制在0.1mm，既保证按压行程的顺畅度，也避免间隙过大导致的帽体晃动；引脚伸出基座的长度统一为3.2mm，匹配常规1.6mm厚度PCB板的波峰焊工艺要求，引脚间距严格按照行业通用的2.54mm网格标准设计，可直接适配通用PCB封装库，不需要额外调整焊盘位置。不同颜色的按钮帽对应不同的功能区分逻辑，比如蓝色帽多用于复位功能、青色帽多用于模式切换、黑色帽多用于电源触发、白色帽多用于信号选择，建模时保留了帽体的表面磨砂纹理特征，还原实际注塑件的表面质感，避免渲染效果与实物偏差过大影响结构评审判断。

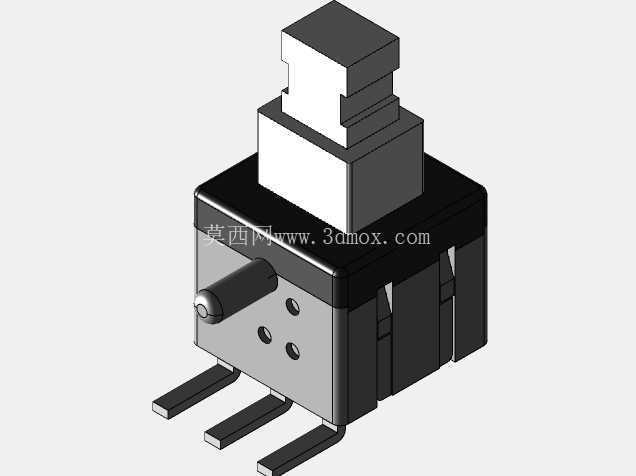

　　直角弯脚款的设计专门针对板卡边缘安装场景，当按钮需要布置在PCB侧边、操作方向与板卡平面平行时，直插款的引脚无法适配安装空间，弯脚款可将按钮本体贴靠板卡边缘固定，按压方向平行于板卡平面，大幅压缩设备内部的垂直空间占用，适合薄型手持设备、侧边功能按键的布局需求。所有规格的按钮按压行程统一为0.25mm，按压力度控制在160±20gf，符合行业通用的操作手感标准，不会出现按压力度过大导致操作疲劳、或是力度过小容易误触的问题。

　　在结构细节上，基座内部的卡扣滑槽、弹簧限位柱、触点接触弹片的位置都做了1:1还原，可直接用于结构干涉检查，在设备外壳的按键开孔设计时，可直接调取对应规格的模型匹配开孔尺寸，不需要反复打样验证按键与外壳的配合间隙，开孔直径比按钮帽外径大0.2mm即可保证按压顺畅无卡滞。同时模型保留了按钮按下后的高度差，自锁款按下后帽体下沉0.8mm，非自锁款松开状态与按下状态的高度差为0.25mm，可用于模拟设备不同状态下的外观效果，辅助产品外观评审时判断按键布局的合理性。

　　这类按钮的选型过程中，最容易忽略的就是安装后的高度边界，比如当设备外壳与PCB板的间距为10mm时，选用8.4×8.4×13.5mm规格的按钮就会出现帽体突出外壳过多的问题，而选用6×6×10mm规格则可能出现帽体低于外壳表面、操作时无法按压到位的情况，建模时将每个规格的总高度、基座高度、帽体突出高度、引脚长度都做了参数化标注，可直接根据设备内部的空间余量快速匹配合适的规格，减少选型失误带来的返工成本。对于需要做防水处理的设备场景，还可基于该基础模型增加硅胶防水帽结构，模型预留了防水帽的安装卡槽位置，不需要重新调整基座的配合尺寸。
