多色带灯金属按钮开关结构设计

　　这类带灯金属按钮开关，是工业控制回路里最常见的人机交互元件之一，在机床操作面板、自动化设备控制柜、特种设备操控台、新能源设备启停界面里都有大量应用，相比普通塑料按钮，金属外壳的抗冲击、防油污、耐磨损特性更适配工业现场复杂工况，带灯的设计可以直接通过发光颜色反馈设备当前运行状态，操作人员无需额外对照指示灯就能快速判断回路通断，大幅降低误操作概率。

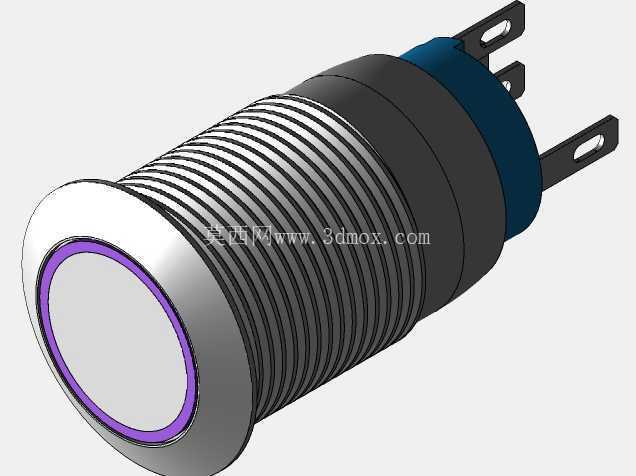

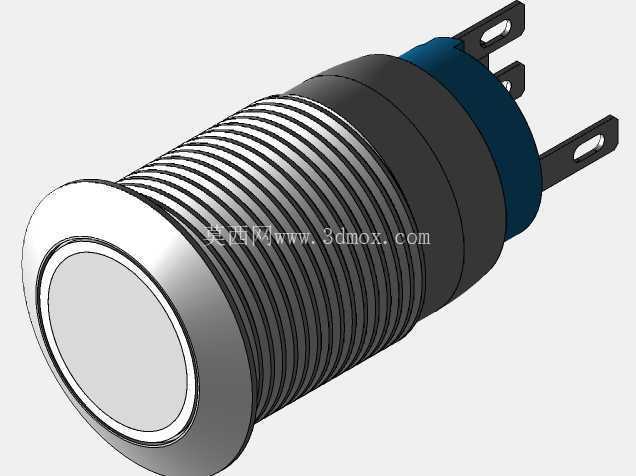

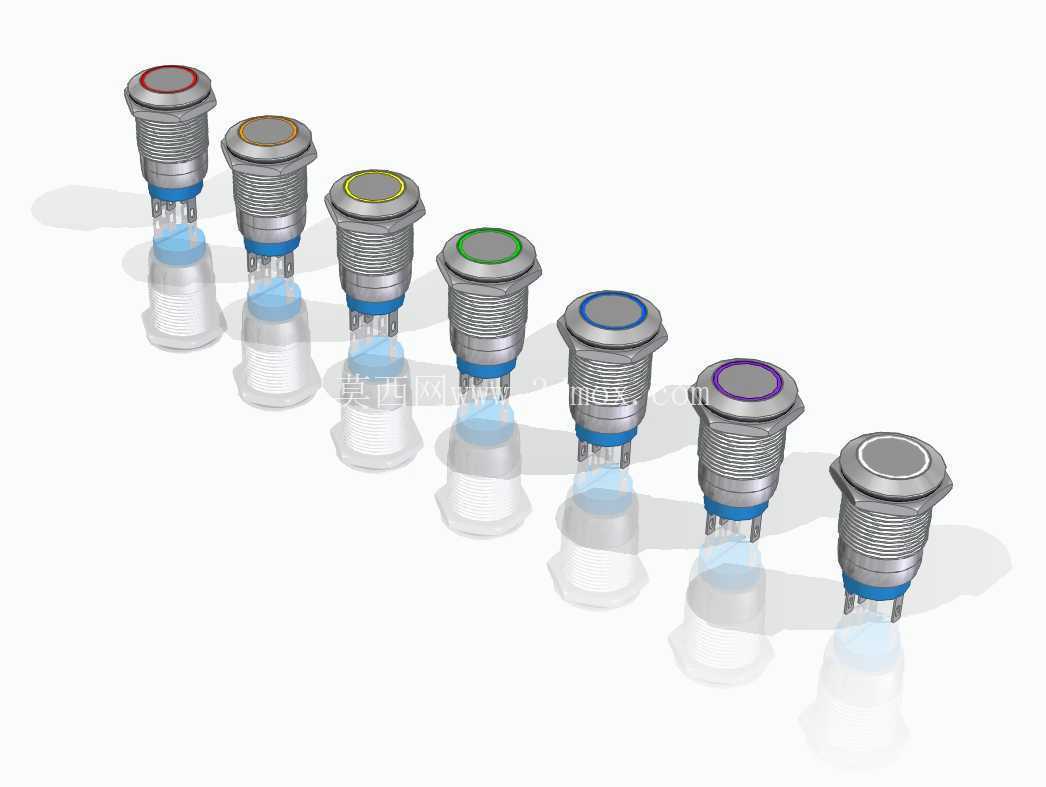

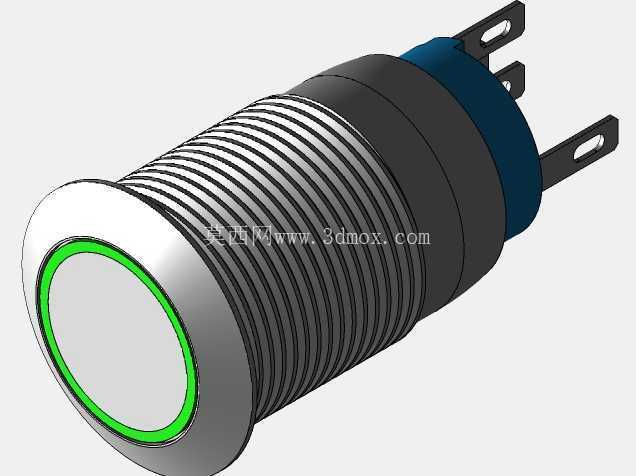

　　从结构设计来看，这款按钮采用标准螺纹安装结构，外壳选用防锈金属材质做表面氧化处理，不同颜色的发光环对应不同的功能定义：红色通常对应急停、停止、故障报警回路，绿色对应启动、运行确认，蓝色对应复位、功能切换，橙色对应预警、待机状态，紫色、白色可根据设备自定义功能需求配置，发光源采用低功耗贴片式灯珠，内置限流元件适配常规工业控制电压等级，无需外接额外限流电阻，接线端采用插片式接线结构，兼容常规冷压端子接线，现场装配效率更高。

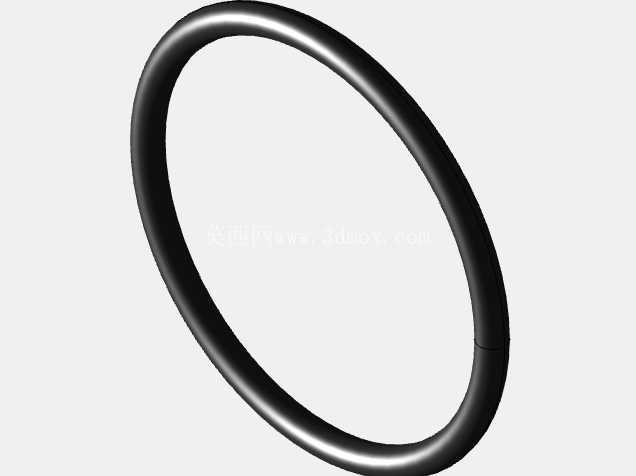

　　设计过程中首先要考虑安装边界的通用性，这款按钮采用行业通用的开孔尺寸，适配市面上绝大多数标准按钮安装孔位，替换原有同规格按钮时无需重新扩孔或修改面板结构，螺纹段长度预留了足够的面板厚度适配空间，从薄型塑料面板到加厚金属控制柜面板都能可靠锁紧，背部接线端的引脚间距做了绝缘隔离设计，避免现场接线时相邻引脚短路引发故障。按钮的按压行程做了优化，既保留了清晰的段落反馈感，又不会因为行程过长导致操作疲劳，按压寿命满足工业级频繁操作的使用需求，防水密封圈设置在按钮与面板贴合的位置，达到常规工业防护等级，可应对车间飞溅的切削液、灰尘等杂物侵入内部结构。

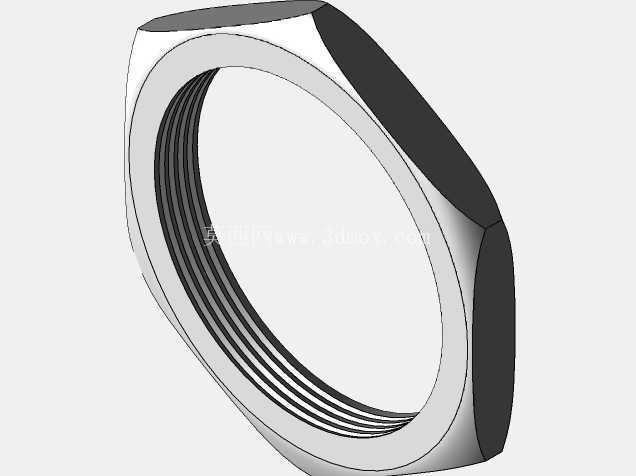

　　发光环的导光结构做了匀光处理，不会出现局部亮斑或者暗区，即使在车间强光环境下也能清晰识别发光状态，按钮头部的平面设计避免了积灰积污，日常清洁维护更方便，金属外壳的接地结构设计可以有效释放静电，避免静电击穿内部发光元件或者控制回路。在做三维建模的时候，需要重点关注几个配合尺寸：安装螺纹的公差要匹配标准锁紧螺母的配合间隙，按钮按压活动部分和外壳的同轴度要控制在合理范围内，避免按压时出现卡滞，导光环和外壳的配合间隙要均匀，保证发光效果一致性，接线引脚的位置尺寸要和常用的按钮插座匹配，方便用户直接选用标准接插件完成接线，不用单独飞线。

　　实际选型应用中，这类按钮常和继电器、PLC输入点直接连接，自带的发光回路可以并联在控制回路中，按钮按下时回路导通，灯珠点亮对应输出状态，复位状态下灯珠熄灭，部分带自锁结构的款式可以保持通断状态，适合作为功能切换、电源总控的操作元件，不带锁的自复位款式适合点动操作、信号触发类场景。建模时还原了不同颜色灯圈的外观细节，金属外壳的表面纹理、接线引脚的结构、密封圈的安装位置都做了1:1还原，结构工程师在做控制柜面板布局、操作台设计的时候，可以直接调用这个模型完成装配干涉检查，提前验证开孔位置、按钮突出面板高度、接线端预留空间是否合理，避免实际装配时出现按钮和柜内元件干涉、接线空间不足的问题。

　　从结构可靠性角度，这款按钮的内部复位弹簧选用不锈钢材质，长期使用不会出现锈蚀弹力衰减的问题，活动触点采用导电性能优异的合金材质，频繁通断也不会出现接触不良的情况，灯珠的散热通过金属外壳直接导出，长时间点亮也不会出现过热光衰的问题。不同颜色的按钮头部做了统一的安装尺寸，只是灯圈颜色做区分，用户在做面板设计的时候可以统一开孔尺寸，根据功能需求搭配不同颜色的按钮，减少面板加工的工艺复杂度，也方便后期维护替换备件，不用储备多种不同安装尺寸的按钮备件。
