工业燃烧腔体结构三维设计作品

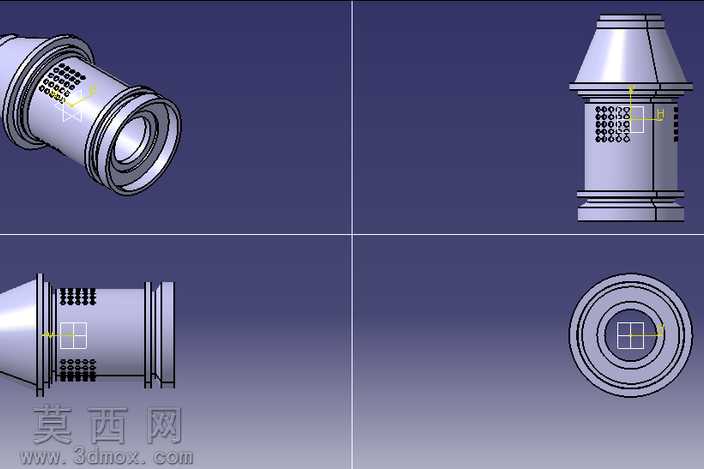

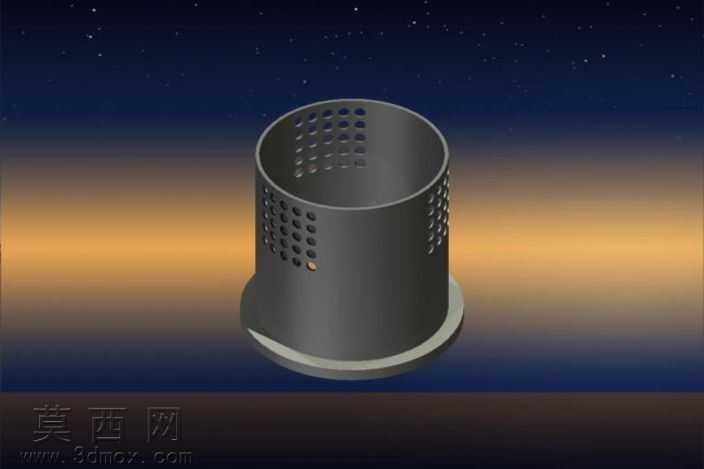

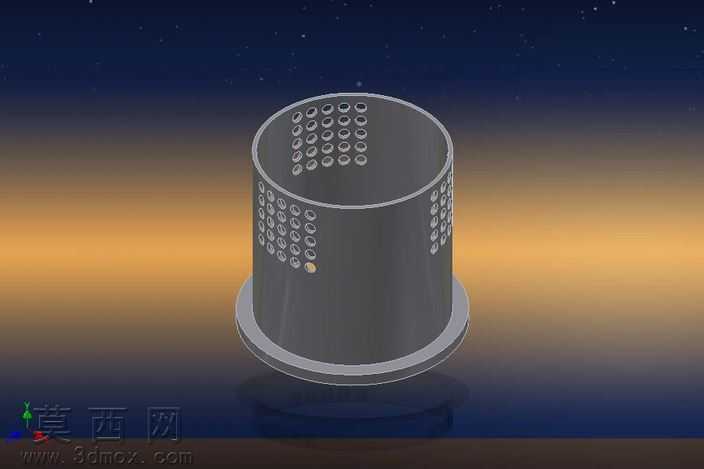

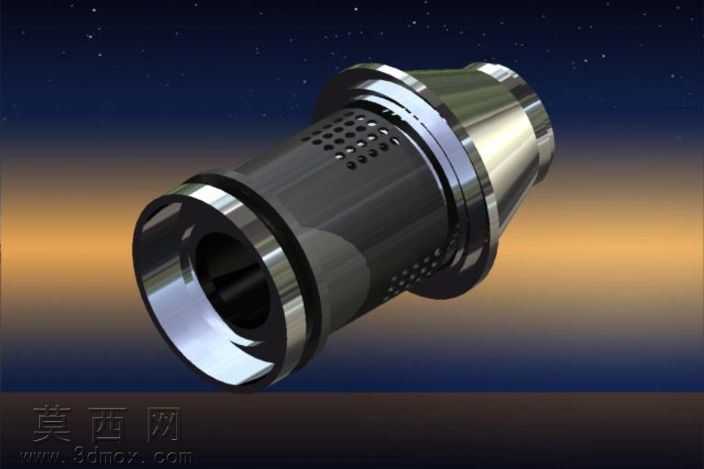

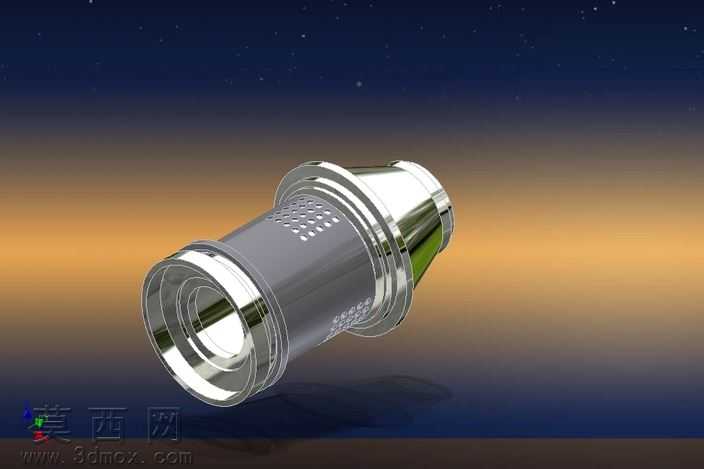

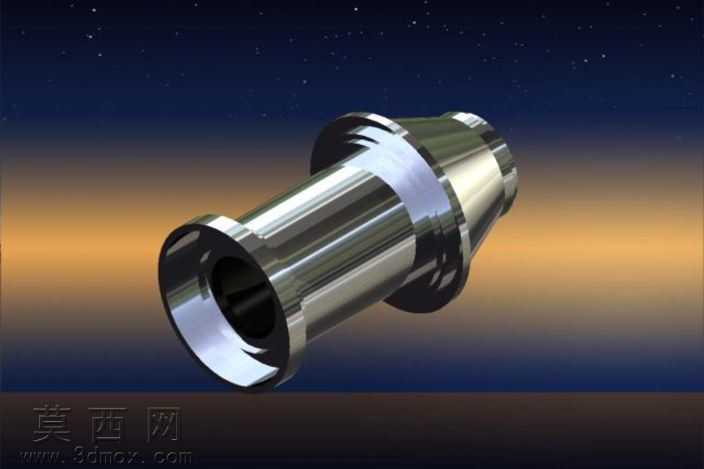

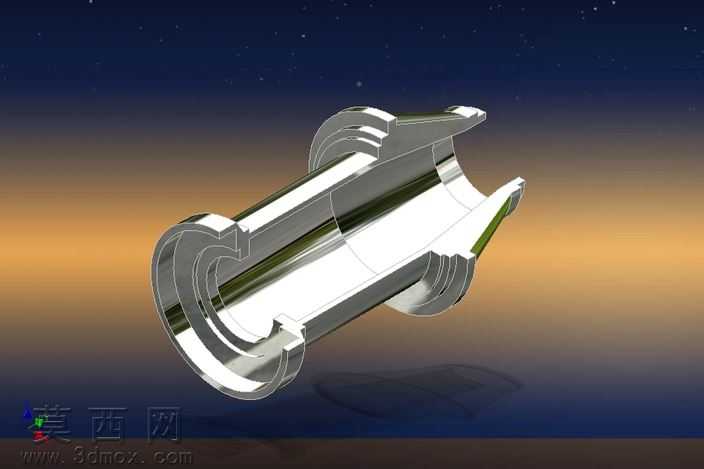

本作品为工业燃烧腔体的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先针对燃烧腔体的功能需求进行结构拆解，将整体拆分为进气连接段、燃烧反应腔、排气导流段三个核心功能模块，逐一完成各模块的特征建模。建模阶段严格遵循工业燃烧设备的结构设计逻辑，进气端采用标准法兰连接结构，预留与上游供气管道的对接接口，接口处做圆角过渡处理避免气流突变产生的阻力损失；燃烧反应腔段为核心工作区域，侧壁设计多组阵列排布的通气小孔，小孔采用圆周阵列加轴向线性阵列的排布方式，保证进气均匀性，建模时对小孔边缘做微小倒角处理，既还原实际加工工艺特征，也避免模型出现尖锐几何错误；排气导流段采用渐扩式锥面结构，通过放样特征完成锥面与直筒段的平滑过渡，引导燃烧后的高温烟气平稳导出，减少出口处的气流紊流。模型渲染阶段采用金属哑光材质赋予整体结构，还原工业燃烧设备常用的耐热合金钢材质质感，对不同功能段的边缘做轮廓线强化处理，清晰展示各部分的装配关系与结构边界，四视图布局分别呈现斜轴测视角、正立视角、水平侧视视角与端面视角，完整覆盖结构的外轮廓、孔位排布、接口尺寸等核心设计信息。设计过程中充分考虑燃烧工况的实际需求，腔体壁厚按照耐热承压要求做均匀设定，内部流道无突兀折角，所有连接位置均做平滑过渡处理，既保证模型几何特征的完整性，也符合实际产品的加工可行性与流体力学设计要求，模型各特征均保留完整参数化建模历史，可根据实际工况需求调整腔体长度、孔径大小、阵列数量、锥段角度等核心参数，适配不同功率、不同燃料类型的燃烧场景使用需求，整体结构无几何破面、无重叠特征、无冗余线条，可直接用于后续的流体仿真分析、工程图纸导出、加工工艺规划等后续工作环节。
