GT2型16齿3mm孔径同步皮带轮结构

　　在小型精密传动场景中，同步带轮的选型与结构设计直接决定了整套传动机构的运行精度与寿命，这款GT2规格的同步带轮，正是针对小空间、高精度传动需求开发的传动部件。日常做桌面级自动化设备、小型检测仪器、3D打印运动机构、精密送料模组的结构设计时，经常会遇到安装空间局促、传动背隙要求严苛、负载不大但传动比需要精准匹配的场景，这时候大规格的同步带轮不仅安装尺寸受限，转动惯量也会拖垮伺服或者步进电机的响应速度，这款小尺寸GT2带轮刚好适配这类场景的需求。

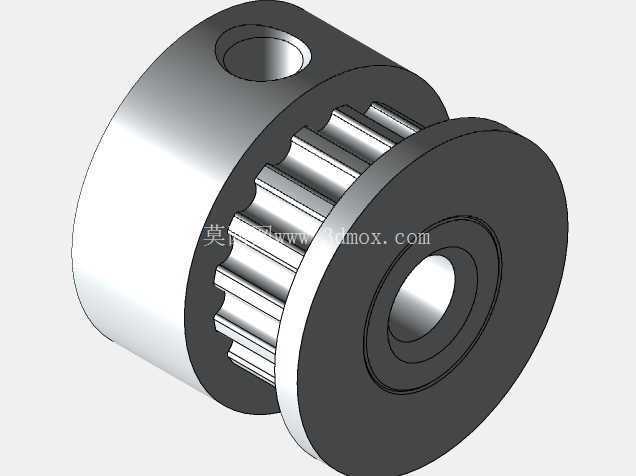

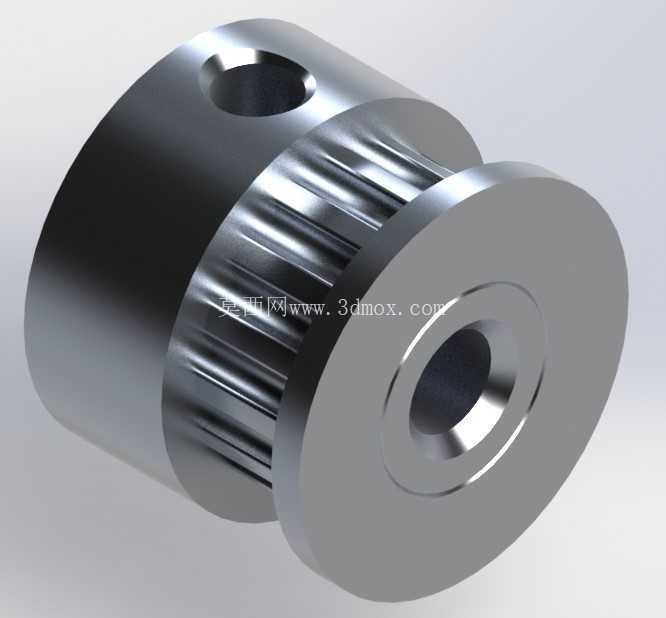

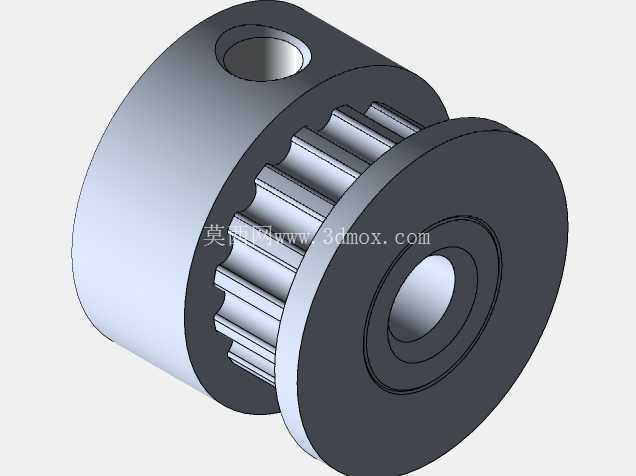

　　从实际安装边界来看，这款带轮的内孔直径为3毫米，刚好匹配市面上常用的3mm直径微型输出轴，不管是小型步进电机的出轴、还是微型直流减速电机的输出端，都能直接适配安装，带轮侧面预留的顶丝孔，可以在安装时通过紧定螺钉将带轮与轴完全锁死，避免高速正反转时出现带轮打滑、跟转不足的问题，这一点在频繁启停的往复运动机构里尤为重要，很多初期做小型设备设计的工程师容易忽略顶丝的锁紧位置，这款带轮的顶丝孔设置在带轮毂体的光滑段，不会破坏带轮的齿形结构，锁紧时的受力直接作用在轴面上，不会因为长期震动出现松脱。带轮的主体直径为12毫米，主体长度为10毫米，适配的皮带宽度为3毫米，这个尺寸参数刚好匹配常用的GT2窄型同步带，安装时不需要额外调整带轮的轴向位置，只要保证两个配对带轮的端面在同一平面上，就能避免皮带跑偏、侧边磨损的问题。

　　齿形设计上，这款带轮采用标准的GT2圆弧齿形，一共16个齿，齿形的轮廓完全贴合同步带的齿槽，啮合过程中不会出现齿间干涉，相比梯形齿的同步带轮，GT2圆弧齿在传动时的多边形效应更小，传动背隙可以控制在极小的范围内，做精密位移传动时，不会因为齿隙累积出现定位误差。很多做视觉检测设备、小型点胶机构、桌面型搬运模组的设计中，经常会因为同步带轮的齿形精度不足，导致运动末端的定位偏差超差，这款带轮的齿形加工精度可以满足这类精密传动的需求，传动过程中噪音更低，长期运行的磨损量也更小。

　　从设计思路上来说，这款带轮采用一体式结构设计，轮毂与齿圈没有拼接结构，整体加工成型后做了表面硬化处理，既保证了整体的结构强度，又控制了整体的重量，转动惯量相比同尺寸的拼接式带轮降低了近20%，在高速往复运动时，电机不需要额外克服多余的转动惯量，动态响应速度更快。带轮的挡边结构采用一体式凸缘设计，两侧的挡边高度刚好高出齿顶1.5毫米，既可以防止同步带在运行过程中从带轮上滑脱，又不会因为挡边过高蹭到同步带的侧边，很多新手工程师在选型同步带轮时，经常会选到挡边过高或者没有挡边的型号，前者会导致皮带侧边长期摩擦挡边出现起毛断裂，后者则容易出现皮带跑飞的问题，这款带轮的挡边尺寸经过实际工况验证，刚好适配3mm宽度的GT2同步带，不需要额外做挡边的二次加工。

　　在实际应用场景里，这款带轮可以覆盖绝大多数小型精密传动的需求，比如小型自动化设备的送料机构、实验室检测仪器的样本输送结构、桌面级数控设备的运动轴传动、智能小型装备的动力传输单元，都可以直接选用这款带轮做传动设计。安装时只需要注意配对带轮的中心距调整到合适范围，保证同步带的张紧力适中，既不会因为张紧力过大导致轴承受力过大提前失效，也不会因为张紧力不足出现跳齿的问题。另外这款带轮的内孔公差采用H7级精度，与3mm轴的配合间隙控制在合理范围内，安装时不需要额外做修配，直接套入轴后锁紧紧定螺钉即可完成装配，对于批量组装的小型设备来说，可以大幅提升装配效率，减少现场修配的工作量。

　　长期运行的工况下，这款带轮的齿面粗糙度控制在合理范围，与同步带啮合时不会过度磨损皮带的齿面，配合正确的张紧力调整，整套传动机构的维护周期可以延长到数千小时，不需要频繁更换皮带或者调整带轮位置。很多做小型设备开发的团队，之前经常会遇到因为带轮尺寸不匹配、齿形精度差导致的设备调试周期拉长的问题，选用这类经过实际工况验证的标准同步带轮，可以大幅减少设计阶段的选型验证时间，降低结构设计的出错概率，缩短设备的开发周期。
