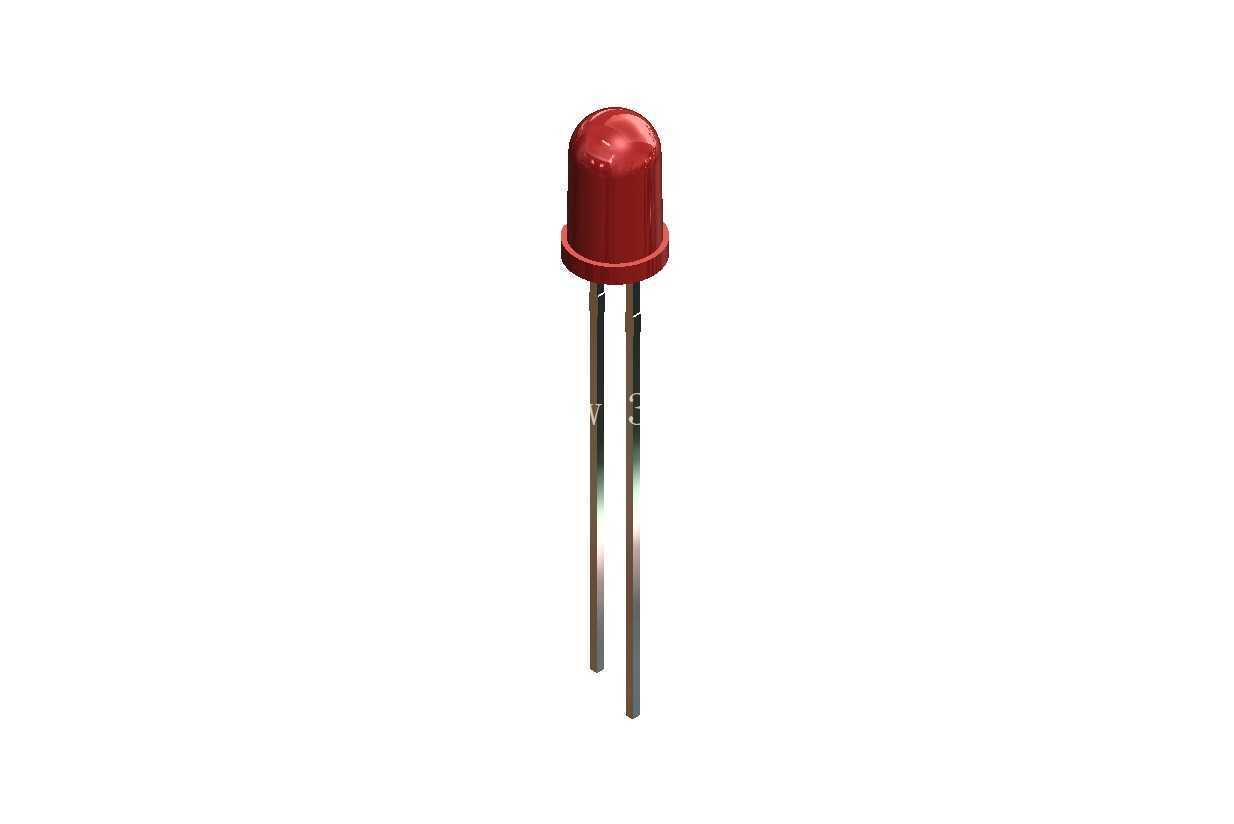

5mm直插红发红发光二极管精细三维结构

　　在消费电子、工业控制板卡、低压电气指示回路的设计环节中，直插式5mm发光二极管是应用覆盖度极高的基础指示元件，小到家用插排的电源状态提示、家电面板的功能档位指示，大到工业控制柜的信号回路反馈、教学实验套件的电路演示模块，都能见到这类元件的身影。不同于贴片封装的LED适合高密度SMT贴装的特性，5mm直插LED凭借引脚强度高、手工焊接容错率大、发光指向性明确的特点，至今仍是小批量试制、维修替换、教学演示场景下的首选指示元件，很多结构工程师在做面板类设计时，都会优先预留这类元件的安装位，降低生产端的装配难度。

　　从实际功能特性来看，这款红发红5mmLED的发光部分集中在顶部半球形环氧封装区域，环氧材质本身做了高透光的红色混料处理，既可以过滤掉管芯发光时的杂色波段，让输出的红光饱和度更高，也能在未通电状态下保持统一的外观色调，避免透明封装款在未点亮时透出内部管芯、支架的结构，影响面板的整体视觉一致性。封装下部的圆柱形基座是装配时的核心定位结构，直径刚好匹配面板上常规开设的5mm安装孔，装配时可以直接将基座卡入开孔，不需要额外的定位结构就能保证灯珠伸出面板的高度一致，不会出现高低错落的情况。

　　建模过程中首先要还原的是元件的实际安装边界，两根平行的金属引脚直径控制在0.5mm，引脚中心间距为2.54mm，刚好匹配通用万用板、标准PCB焊盘的孔位间距，这一点是很多新手建模时容易忽略的细节——如果引脚间距做的有偏差，后续导入PCB装配时就会出现引脚无法对准焊盘的问题，直接影响结构干涉检查的准确性。引脚的长度按照常规量产元件的通用尺寸设定，保留了足够的折弯余量，设计人员可以根据实际PCB到面板的距离，对引脚进行折弯调整，不需要额外计算截短长度，适配不同厚度的面板安装场景。

　　设计思路上完全遵循实物的装配逻辑拆分建模结构：顶部的半球形透镜部分做了平滑的曲面过渡，和下部的圆柱基座衔接处做了微小的圆角处理，还原实际环氧封装的注模合模线位置，不会出现生硬的直角拼接；基座下方的引脚和内部支架的衔接位置，做了轻微的膨大部分，还原实际生产中支架冲压后的固定结构，这部分虽然在外部装配时不会直接外露，但在做透明外壳的设备设计时，这些细节会直接影响整体的真实感，尤其是做渲染效果图的时候，细微的结构还原度决定了最终出图的专业程度。

　　实际选型应用时，这款模型可以直接导入面板装配体中做干涉检查：比如面板外侧的灯罩、导光件和LED顶部的间隙是否合理，PCB安装后引脚是否会和背面的其他元件产生空间冲突，焊接后引脚伸出PCB背面的长度是否会碰到外壳内壁。很多刚入行的结构设计师容易忽略这类小元件的空间占位，往往在打样后才发现LED顶到了面板上的丝印层，或者引脚过长碰到了金属外壳造成短路，提前用精准的三维模型做装配验证，就能在设计阶段规避这类低级问题，减少打样迭代的次数。

　　不同于很多简化建模只做一个圆柱加两根细杆的示意模型，这个模型还原了环氧封装的曲面弧度、引脚的金属质感细节、基座的定位台阶，不管是用来做产品爆炸图的元件展示，还是做装配工艺的动画演示，都不需要再额外调整结构细节。尤其是在做教学类的三维演示课件时，精准的尺寸结构可以让学员直观理解直插LED的装配方式，明白安装孔位、引脚间距对应的设计标准，避免出现设计的孔位和实际元件不匹配的问题。在工业设备的面板设计中，这类LED往往需要成排布置，比如电源指示、运行指示、故障指示三个灯并排，精准的模型可以帮助设计师均匀排布灯位，保证每个灯伸出面板的高度一致，发光角度不会互相遮挡，最终成品的指示效果清晰规整。
