双层方形钢结构支撑框架设计

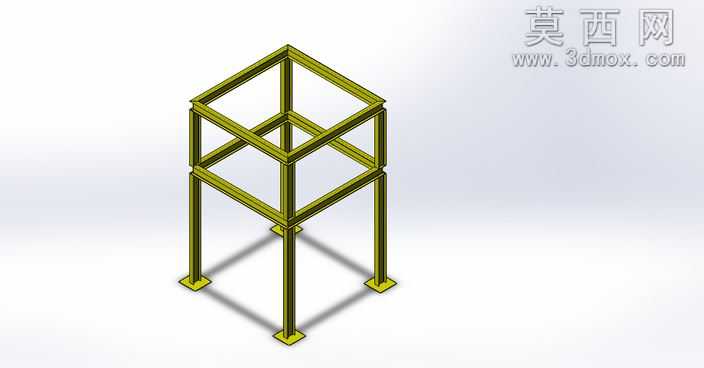

本作品为双层方形钢结构支撑框架的三维建模设计，整体采用等截面方管作为核心受力构件，建模过程中严格遵循钢结构设计的模数规范，先通过草图绘制确定底部方形支座的定位尺寸，四个带安装孔的方形底板分别对应四根竖向主立柱的底端，保证安装时可通过膨胀螺栓与基础地面牢固连接。竖向立柱沿垂直方向延伸至两层平台高度，每层平台均由横向方管焊接围合形成方形边框，边框内部增设十字交叉的横向连接杆件，既提升了框架整体的抗扭刚度，也可作为上层平台的承重支撑梁，两层结构之间通过竖向短立柱精准对齐连接，所有构件的交接处均做了贴合处理，还原实际焊接加工的节点形态。材质渲染方面选用了工业领域常用的黄绿色防锈漆质感，金属表面做了轻微的哑光粗糙处理，还原钢材经防锈涂装后的真实视觉效果，底部支座的底板则采用了稍浅的亮黄色调，区分构件功能的同时也提升了模型的辨识度。设计思路上优先考虑结构的稳定性与承重性能，四根竖向立柱均匀分布在方形四角，受力路径清晰明确，竖向荷载可通过立柱直接传递至底部支座，横向杆件形成的两层框架可有效分散水平方向的受力，避免结构出现侧向失稳，整体框架无多余装饰构件，完全以实用承重为核心目标，可作为小型设备支撑机架、工业操作平台骨架、物料堆放架的基础结构使用，建模过程中所有构件均采用参数化尺寸绘制，可根据实际使用需求调整整体长宽高、杆件截面规格、层间高度等参数，适配不同的承重与安装场景，模型结构完整无冗余面，可直接用于后续的工程受力分析、加工出图或者3D打印验证。
