四联集成式气动电磁阀组结构设计

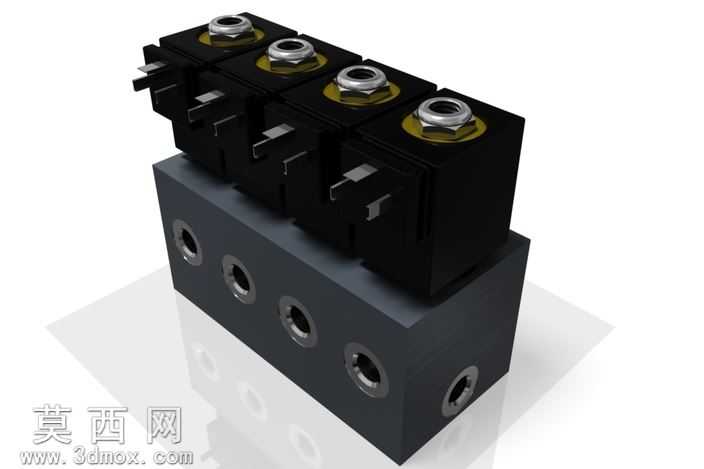

本作品为四联集成式气动电磁阀组三维建模成果，建模阶段以实际气动控制元件的尺寸参数为基准，先完成底部集成阀块的主体结构搭建，阀块采用长方体基体构型，依次排布五个侧向通流孔位，孔位严格按照等间距线性阵列排布，保证各气路接口的同轴度与位置精度，孔口处做倒角工艺处理，还原实际加工的装配导向特征。上部四个电磁阀单体采用模块化建模思路，先完成单个电磁阀的结构细化：下部为黑色工程塑料材质的阀体基座，基座上设置电气接插引脚，引脚做薄型拉伸特征处理，还原接插部位的卡扣定位结构；中部为电磁驱动模块，外部包裹黑色塑封外壳，顶部设置金属锁紧螺母，螺母与塑封外壳之间增设黄色密封垫圈，金属螺母表面做滚花防滑纹理建模，还原实际零件的装配操作特征。完成单个电磁阀建模后，采用线性阵列方式将四个单体依次排布在集成阀块顶面，保证各电磁阀与阀块对应气路孔位的同轴对齐，还原集成阀组的装配逻辑。材质渲染阶段，对不同部件做差异化材质区分：底部阀块赋予深灰色金属哑光材质，模拟铸铝阳极氧化的表面质感，调整材质粗糙度参数还原金属表面细微的颗粒感；上部电磁阀塑封外壳赋予黑色工程塑料材质，添加轻微的磨砂质感参数；顶部锁紧螺母赋予亮面镀锌金属材质，设置合理的反射参数模拟金属镀层的光泽效果；黄色密封垫圈赋予橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感；接插引脚赋予镀锡金属材质，呈现淡银色金属光泽。场景布光采用三点布光方案，主光源从斜上方45度角投射，突出阀组顶部的结构层次，辅助光源从侧方补光消除暗部死黑，底部添加弱反光地面，呈现阀组的投影关系，增强整体立体感。建模过程中对各部件的装配间隙做精准控制，还原实际产品的装配公差，既保证各部件的结构独立性，又体现集成阀组的整体装配关系，完整呈现了这类气动控制元件的内外结构特征，可用于气动系统原理演示、产品装配教学以及相关设备的虚拟装配调试场景。
