12V大流量微型蠕动泵结构设计

　　这款12V供电的大流量蠕动泵，核心面向小流量精准流体输送场景设计，常见于实验室试剂加注、小型水处理设备药剂投加、家用饮品机流体输送、小型灌溉系统水肥输送等对流体洁净度、输送精度有要求的工况，区别于常规叶轮式泵体，蠕动泵的输送原理决定了流体只接触泵管，不会触碰泵体内部金属或塑料结构件，能避免流体被泵体材质污染，也能在输送带轻微腐蚀性、含微小颗粒的流体时，不会对泵的核心传动部件造成磨损，后期维护仅需更换泵管即可，运维成本远低于同流量级别的其他泵型。

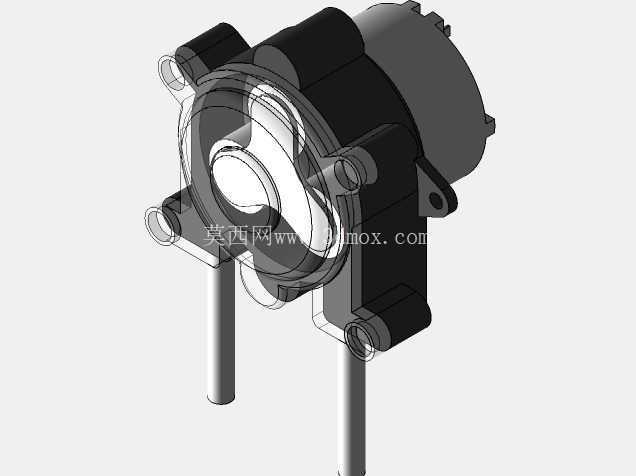

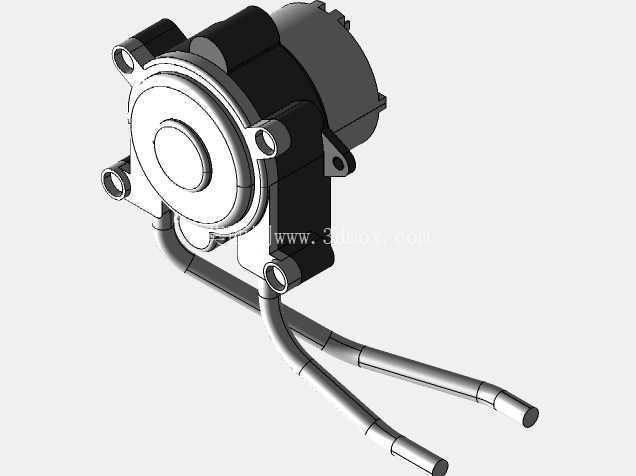

　　从结构设计逻辑来看，这款泵采用齿轮减速结构搭配直流12V电机作为动力源，额定输送流量覆盖60-150ml/min区间，设计时优先考虑了安装空间的紧凑性，整体采用侧出接口、卧式安装的布局，泵头与减速箱、电机采用同轴直连的装配方式，没有额外的传动连接结构，既缩小了整体体积，也减少了传动环节的功率损耗，12V的供电参数适配绝大多数低压直流供电场景，不管是车载配套设备、户外便携装置还是小型桌面级设备，都能直接匹配常见的低压供电回路，不需要额外加装电压转换模块。在功能特性上，这款蠕动泵的泵头压块采用可调间隙设计，可适配不同壁厚的硅胶泵管，通过调整压块的压紧程度，既能满足不同粘度流体的输送需求，也能在泵管出现轻微老化形变时，调整压紧量保证输送精度，避免出现回流、流量衰减的问题；进出液接口采用快插式硬管接口设计，可直接匹配常规外径的软质输送管，安装时不需要额外的转接头，接口处做了防脱倒刺结构，泵运行过程中管路不会因为压力波动脱落。从安装边界来看，泵体的安装固定位设置在减速箱侧的法兰凸台上，两个对称分布的安装孔可采用M3螺丝直接固定在设备安装面板上，安装孔的中心距做了标准化设计，能适配市面上多数同规格微型蠕动泵的安装位，替换现有设备上的老旧泵体时不需要重新打孔调整安装结构；整体外形的最大外轮廓没有突出的尖锐结构，电机尾部的出线位置做了防弯折护套，布线时可以顺着设备内壁走线，不会和周边其他结构件产生干涉。

　　设计过程中针对蠕动泵常见的脉动问题，对泵头的滚轮数量做了优化，采用多滚轮对称布局的结构，滚轮交替挤压泵管时的流量波动被大幅降低，输送流体时的出水连续性更好，不会出现明显的脉冲喷溅问题，适合用在对流量稳定性有一定要求的加注场景；齿轮减速部分采用润滑脂密封设计，出厂时已经填充了长寿命润滑脂，日常使用不需要额外加注润滑油，也不会出现润滑脂渗漏污染泵管或周边设备的问题。泵体的所有外露结构件都采用耐常见化学腐蚀的工程塑料材质，在常规湿度、非强腐蚀的使用环境下不会出现锈蚀、老化开裂的问题，电机部分采用封闭式外壳，可阻挡日常使用中的灰尘、少量溅水进入电机内部，延长整机的无故障运行时长。

　　在实际选型适配时，需要注意这款泵的自吸高度上限，安装时泵体与被抽取液面的高度差不能超过设计阈值，避免出现抽不上液的问题；泵管的选型要匹配输送流体的化学特性，输送有机溶剂、强氧化性流体时需要更换对应耐腐材质的泵管，避免泵管被腐蚀破裂出现漏液。整体结构的三维建模过程中，所有配合面都做了公差匹配设计，泵头滚轮与泵管的挤压间隙、齿轮传动的啮合间隙、电机输出轴与减速箱的配合公差都按照常规工程塑料件的加工精度做了预留，实际生产时不需要做过多的修配就能顺利装配，各部件的分型面都设置在非外观、非配合面位置，注塑生产时的脱模难度低，适合批量加工生产。
