小型卧式直连离心式流体输送泵结构

　　这款小型卧式泵的结构设计，首先要从实际工况的适配性说起，在小型实验室流体循环、桌面级冷却系统、小型水族供水、紧凑型化工试剂输送这类场景里，常规立式泵或者大流量工业泵往往存在安装空间冗余、流量匹配度差的问题，这款结构就是针对这类小流量、紧凑安装空间的需求做的适配。从功能特性上看，泵体采用电机与泵腔直连的结构，省去了传统联轴器连接的冗余空间，整体轴向尺寸控制得非常紧凑，底部一体成型的安装脚座预留了标准安装孔位，不需要额外做转接支架就能直接固定在设备基板或者安装台面上，对于集成度要求高的小型设备来说，这种设计能大幅减少安装调试的工作量。

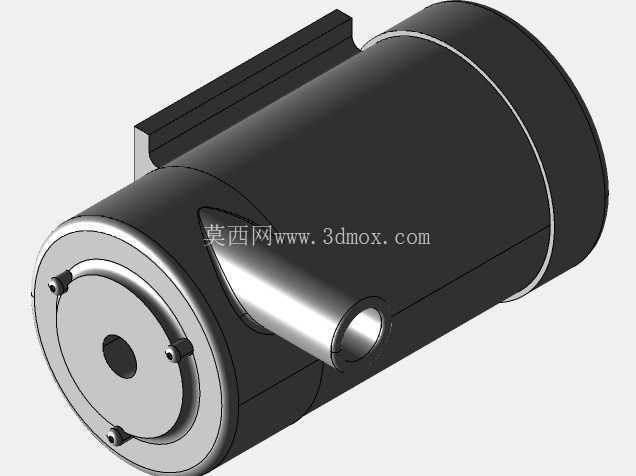

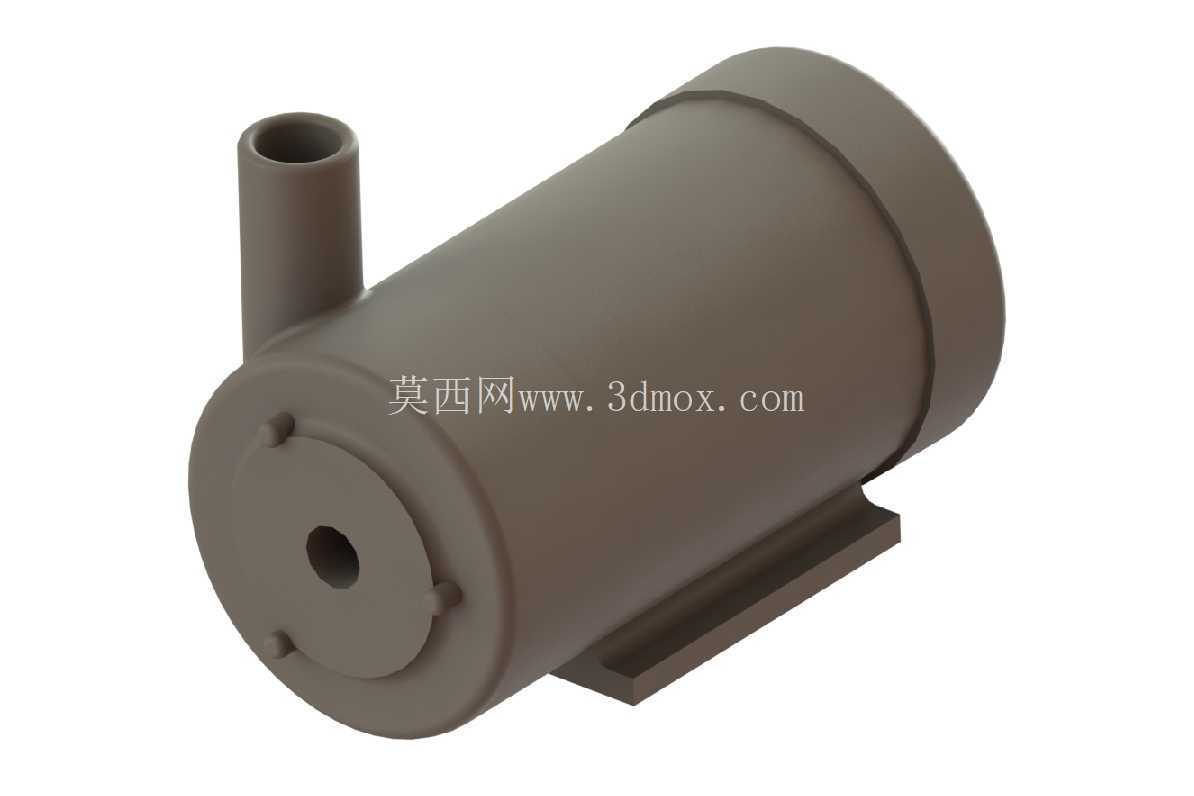

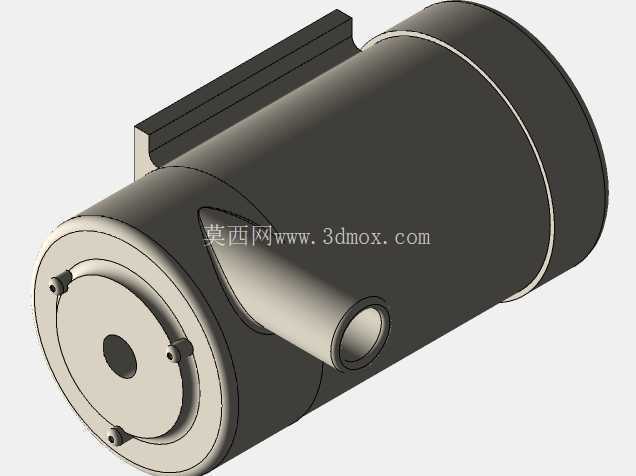

　　设计思路上，首先考虑的是流体腔与动力段的密封隔离，泵腔端盖采用四点定位的凸缘结构，和筒体配合的时候能保证同轴度，避免叶轮转动的时候出现擦腔问题，端盖中心的进水口采用直通式结构，流道没有突兀的变径，能减少流体进入叶轮时的紊流损失，降低运行时的噪音和振动。侧面垂直向上的出水口设计，适配多数小型设备的管路走向，不需要额外做弯头转接就能直接对接硬管或者软管，减少管路接头的数量，也就降低了泄漏的风险。筒体部分采用等直径的圆柱结构，一方面是加工的时候可以直接采用标准圆管型材，减少机加工的工作量，降低零件成本，另一方面圆柱结构的承压能力均匀，在输送低压流体的时候不会出现应力集中的问题，长期运行的结构稳定性更好。

　　从安装边界来看，整体结构的重心落在底部安装脚的支撑范围内，卧式安装的时候不需要额外做配重或者辅助支撑，固定螺栓只需要承受设备自身重量和运行时的小幅振动，不需要额外考虑倾覆力矩的问题。轴向尺寸上，从泵端盖的最外端面到电机尾端的距离控制得很短，径向尺寸以筒体直径为最大边界，出水口的高度在筒体径向范围内，不会额外增加设备的整体宽度，对于安装空间局促的桌面设备、内嵌式配套设备来说，这个尺寸边界能给整体布局留出更多余量。

　　实际使用中，这种直连结构的泵没有外露的传动部件，安全防护性更好，不需要额外加装传动防护罩，适合在人员容易接触到的小型设备上使用。泵腔内部的流道设计针对小流量工况做了优化，叶轮和泵腔的间隙控制在合理范围，既能保证自吸能力，又不会因为间隙过小导致加工精度要求过高、成本上升。端盖的固定凸点采用均匀分布的设计，拆装的时候不需要专用工具，日常维护清理泵腔内部杂质的时候非常方便，对于经常需要更换输送介质、清理流道的实验室场景来说，这种快拆式的端盖结构能大幅减少维护时间。

　　在结构建模的时候，要重点注意泵腔和电机轴的同轴度公差，直连结构的同轴度直接影响运行时的振动和噪音，还有密封件的使用寿命，所以配合面的定位基准要统一，安装脚的安装面要和筒体轴线保证平行度，避免安装的时候出现强制对齐导致的轴承受力不均问题。出水口的接口尺寸采用常规的小通径标准，能适配市面上常见的软管和快插接头，不需要定制特殊接头，降低用户的配套成本。整体结构没有复杂的异形曲面，所有零件都可以采用常规的机加工或者注塑工艺生产，适合小批量量产或者3D打印打样验证，对于做小型设备开发的工程师来说，这个结构可以直接作为流体输送模块的参考，根据实际的流量扬程需求调整叶轮参数和电机功率，不需要重新做整体布局的设计，能缩短设备开发的周期。
