卧式单级离心泵整机结构三维设计

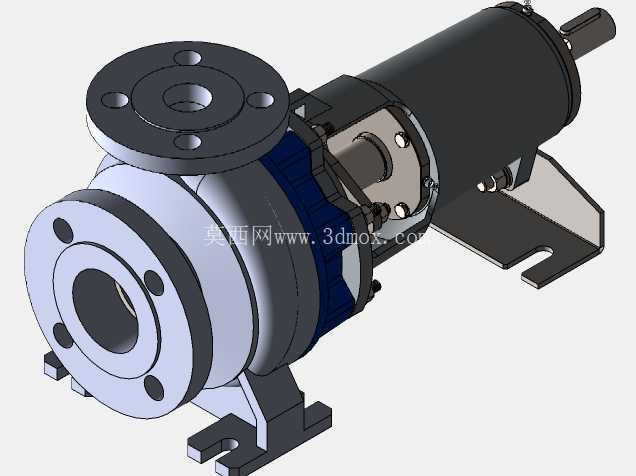

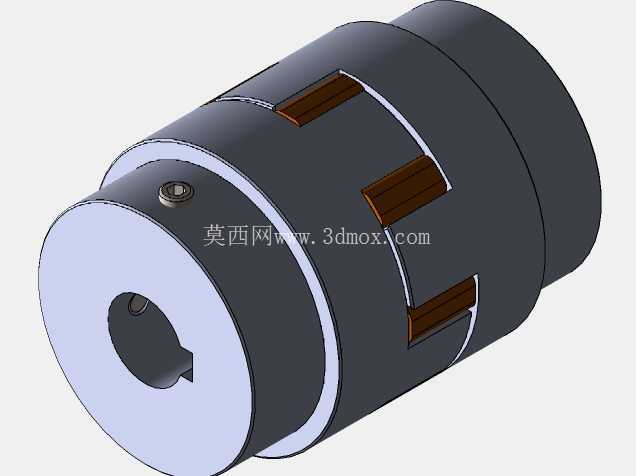

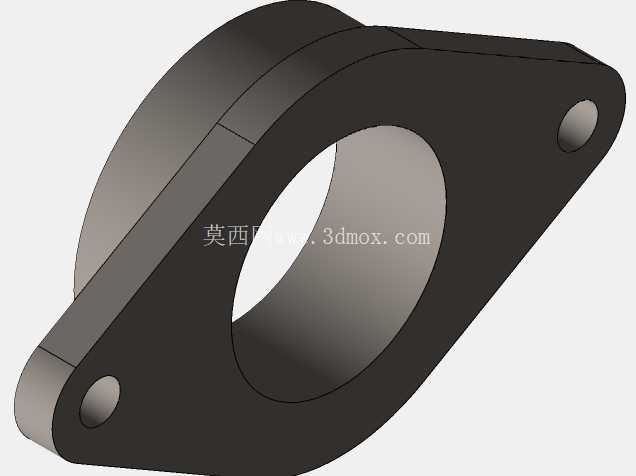

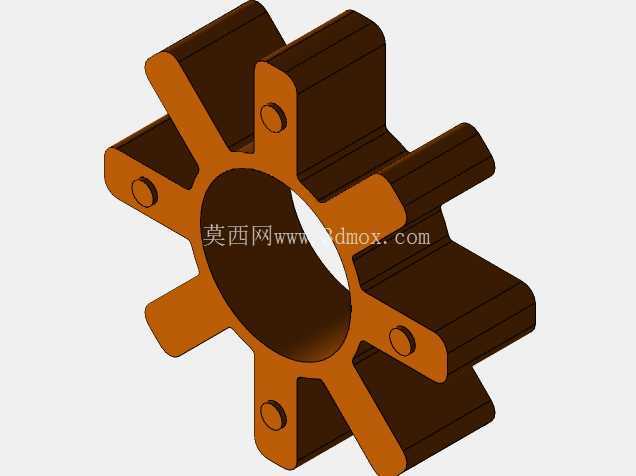

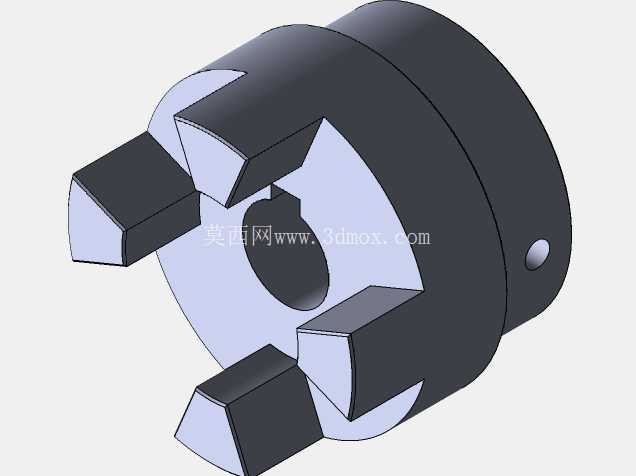

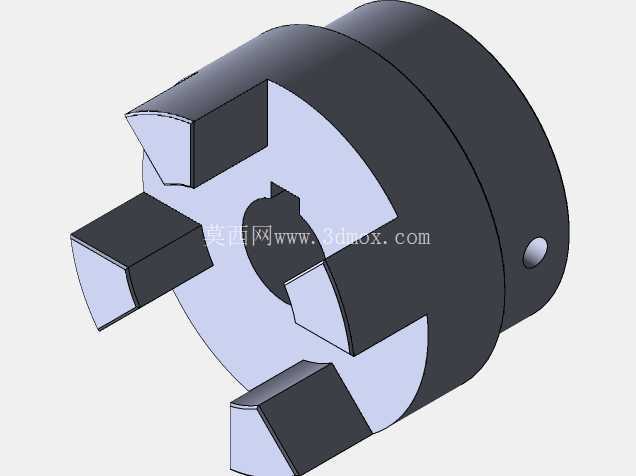

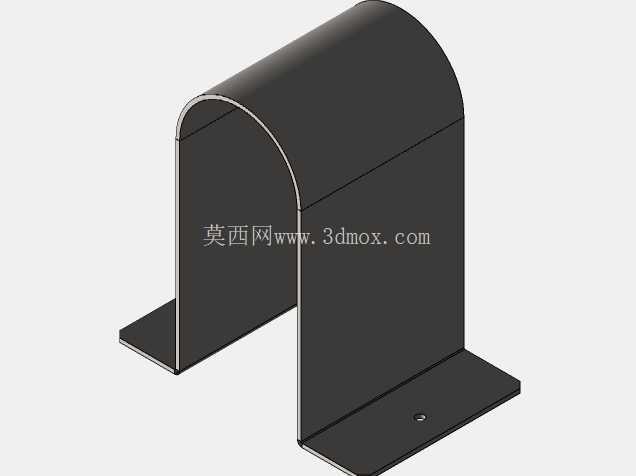

　　该离心泵结构可覆盖市政供水、化工流体输送、循环水系统、暖通配套等多类工程场景，作为流体输送环节的核心动力单元，其核心作用是通过叶轮高速旋转产生的离心力对流体做功，完成液态介质的加压与定向输送，适配清水、低粘度理化性质稳定的化工介质等多种输送需求，在工业生产管线、民用建筑供水、冷却循环回路中都有极高的应用占比。从结构功能来看，整机采用电机与泵体分体式卧式布局，中间通过联轴器组件完成动力传递，联轴器区域设置透明防护结构，既可以直观观察运行时的轴系对中状态，也能避免运转过程中异物卷入传动部位引发安全隐患；泵体端采用法兰式进出口设计，法兰端面预留标准螺栓孔位，可直接与同通径的工业管线完成对接，密封面的平面度公差在建模时做了严格控制，可匹配常规垫片密封的安装要求，降低接口泄漏风险。

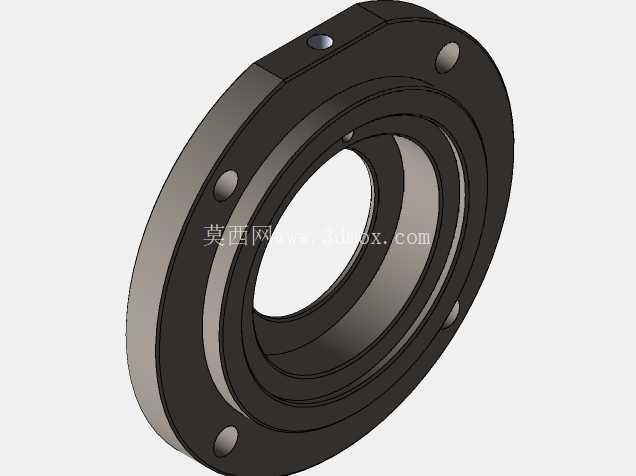

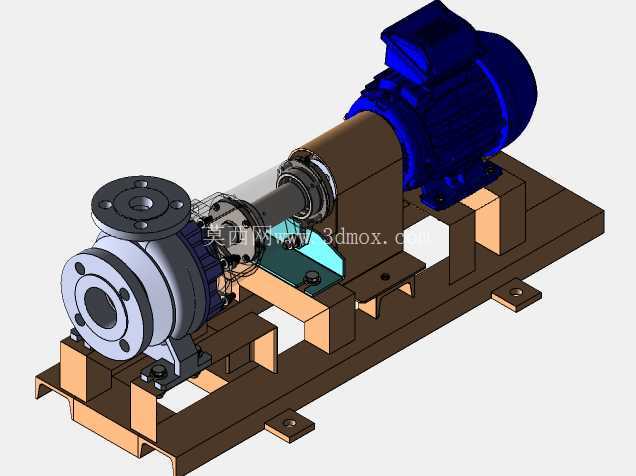

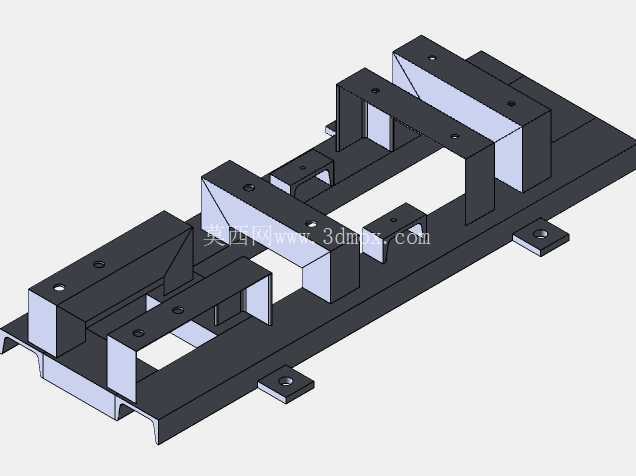

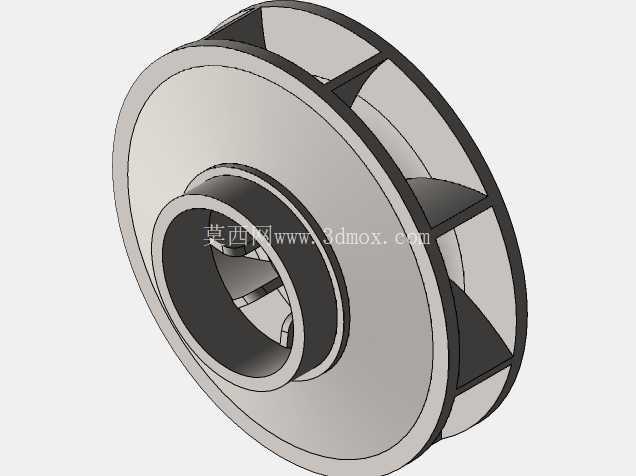

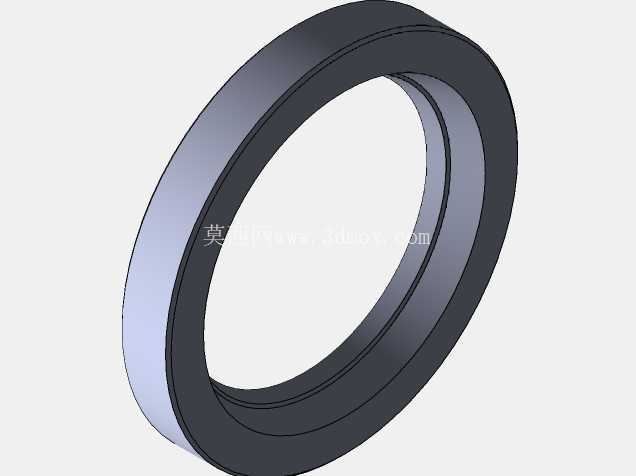

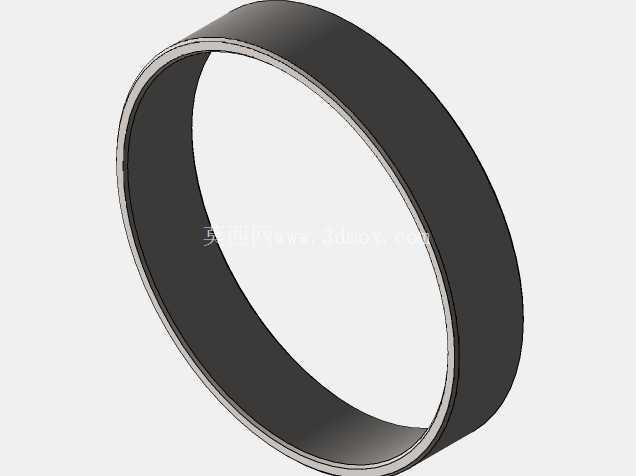

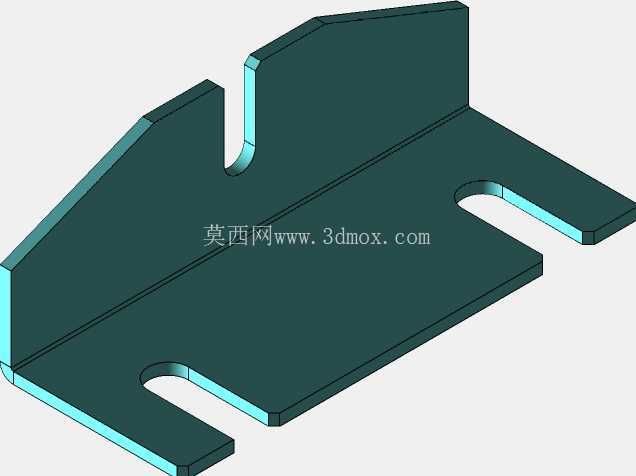

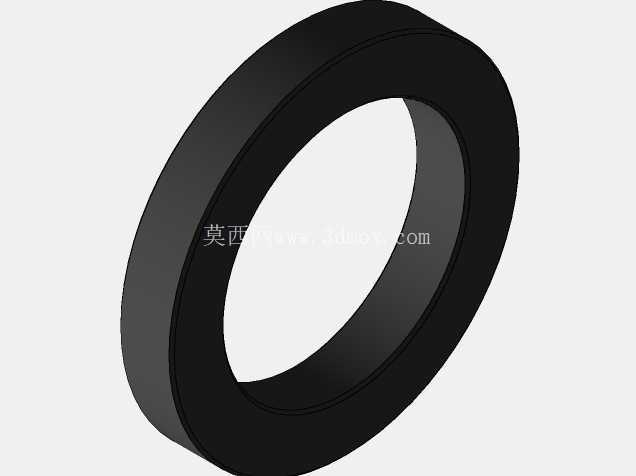

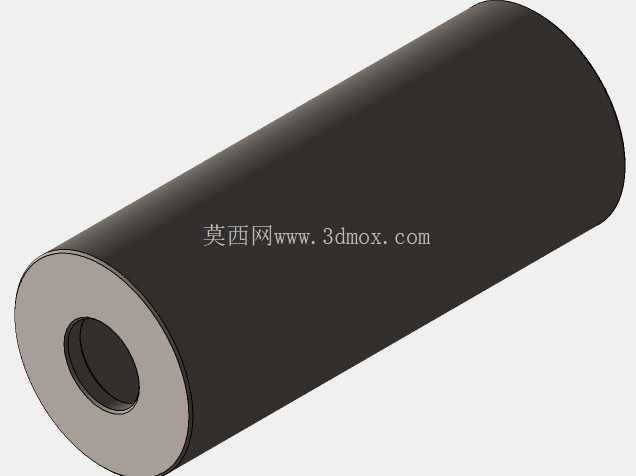

　　泵头部分的核心过流部件为闭式叶轮，建模时还原了叶片的曲面弧度与流道过渡结构，叶轮与泵轴之间采用键连接传递扭矩，轴端设置机械密封安装位，可适配常规内置式机械密封的装配需求，有效阻挡泵腔内流体沿轴间隙向外泄漏。支撑结构采用型钢焊接式共用机座，电机与泵体分别通过螺栓固定在机座的对应安装平面上，机座底部预留地脚螺栓安装孔，安装时可通过地脚螺栓将整机固定在混凝土基础或钢制设备平台上，机座的支撑筋布局做了加强设计，可降低电机运转、叶轮高速旋转时产生的共振幅度，提升整机运行稳定性。

　　设计过程中优先考虑了装配与维护的便利性，电机端与泵端的安装位都预留了足够的操作空间，日常更换密封件、校准轴系对中时无需完全拆解整机管线；轴系的同轴度公差在建模阶段做了装配约束校验，避免实际装配时出现电机轴与泵轴偏心过大，导致运转时振动超标、轴承过早磨损的问题。进出口法兰的通径、螺栓孔分布圆尺寸均参考行业通用标准设定，可直接匹配现有管线的安装尺寸，减少现场安装时的改造成本；整机的横向安装尺寸、纵向高度、重心位置都做了合理规划，机座的重心落点位于各地脚安装孔的支撑范围内，避免运行过程中出现整机侧倾的风险。

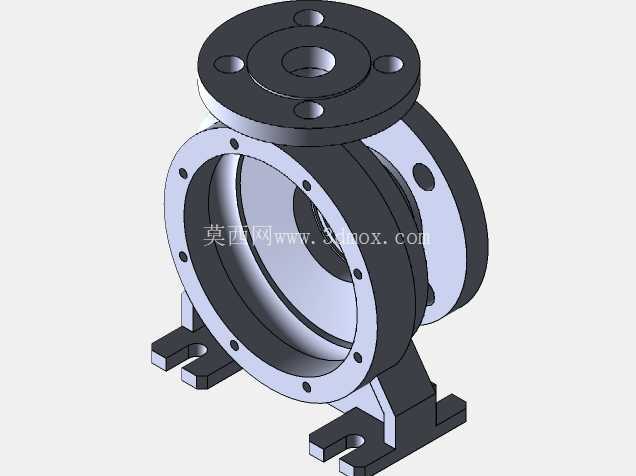

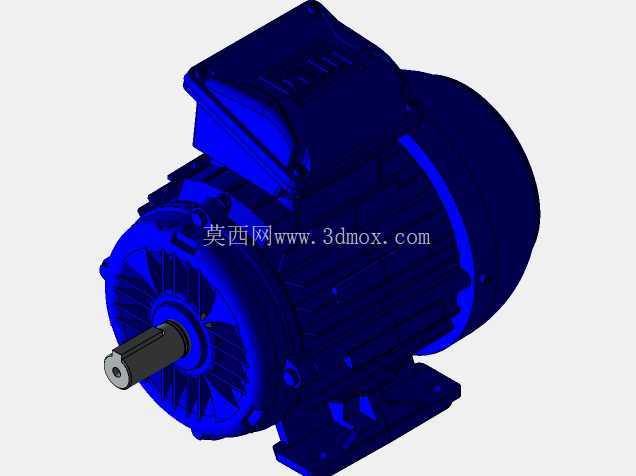

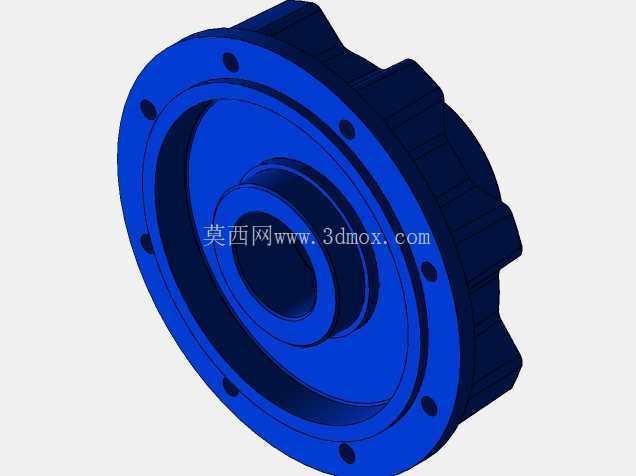

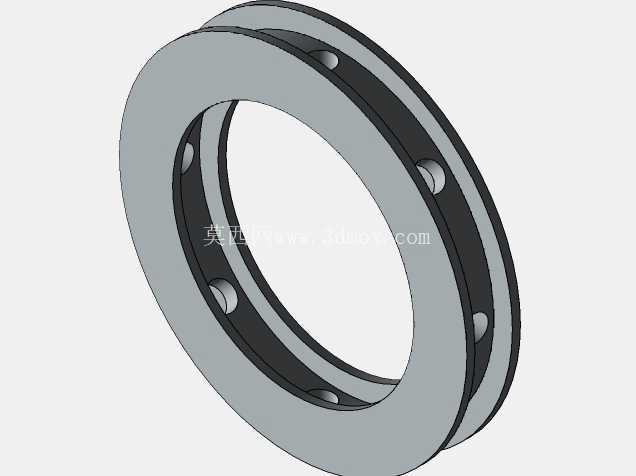

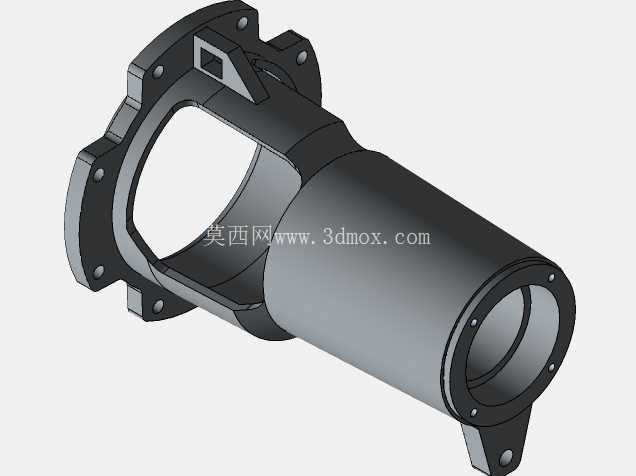

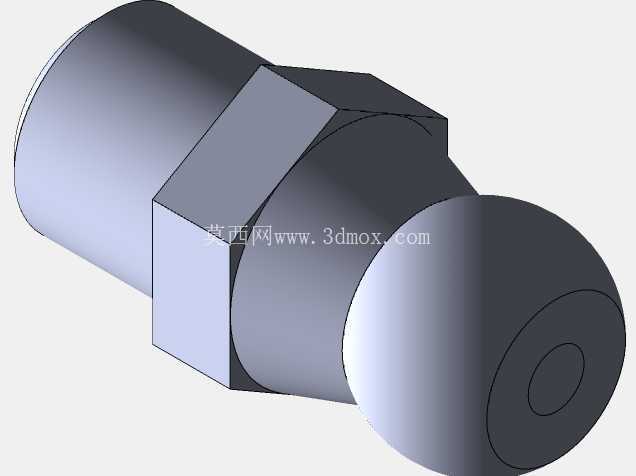

　　从结构细节来看，泵体的蜗壳流道做了顺滑过渡处理，减少流体在流道内的沿程阻力损失，提升泵的运行效率；轴承位的尺寸公差按照过渡配合设定，可满足滚动轴承的压装要求，轴承端盖的位置预留了润滑脂加注空间，方便日常维护时补充润滑介质；电机采用标准卧式脚座安装结构，接线盒位置设置在电机顶部，方便现场布线操作，电机的散热筋结构也做了完整还原，可匹配实际选型时的电机散热需求。
