MicroUSB2.0公头连接器结构设计

　　在消费电子、小型智能硬件的线束配套设计中，Micro USB 2.0公头是普及率极高的接口部件，大量应用在早期智能手机、便携充电宝、蓝牙外设、小型工控手持终端、家用小型数码设备的有线连接场景中，承担设备与线缆之间的电力传输、数据交互功能，是硬件结构设计中经常需要匹配选型、做安装位适配的标准接插件。

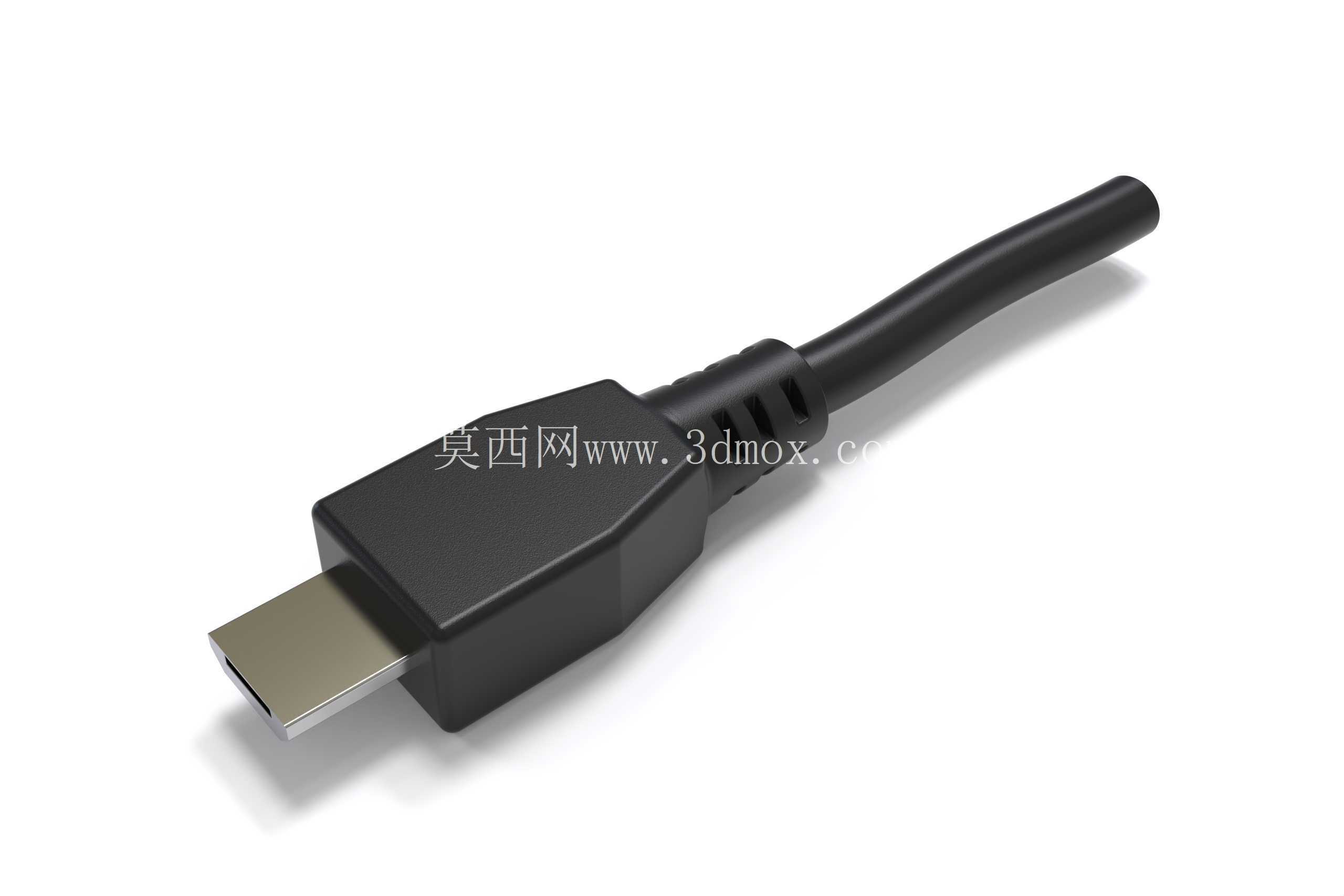

　　做这类接口的三维建模时，首先要卡准公头金属插舌的核心尺寸边界，插舌的厚度、宽度、插入深度必须严格匹配Micro USB母座的规范尺寸，插舌前端做了导向倒角处理，避免插接时刮伤母座内部的接触弹片，金属外壳的两侧预留了卡扣卡点的位置，插入母座后可以通过卡扣实现轴向固定，防止日常使用中拉扯线缆导致接口松脱，这部分的卡点凸起高度、卡扣的弹性让位空间都要在模型里准确还原，不然做装配干涉检查的时候会出现卡滞或者固定力不足的问题。

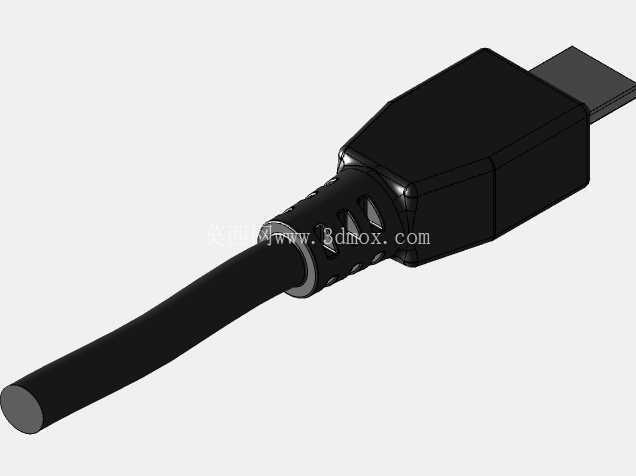

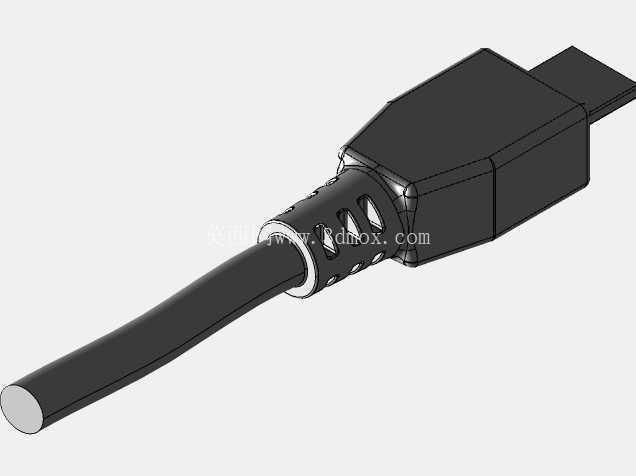

　　接口尾部的注塑包胶部分是建模时需要重点处理的结构，包胶和金属外壳的衔接处做了一圈止退台阶，注塑成型时塑胶材料可以填充到金属外壳预留的挂台位置，避免金属插合部分和尾部包胶在受拉的时候出现脱离。包胶的外形做了渐变的锥度过渡，从靠近金属头的方正轮廓逐步过渡到和线径匹配的圆柱面，过渡区域做了多道环形的防滑凹槽，既可以提升用户插拔时的手指摩擦力，也能增加包胶位置的抗弯折能力，减少线缆在接口根部反复弯折导致的线芯断裂问题，这部分的弯折半径设计要兼顾手感和结构强度，过渡太突兀的话很容易在跌落测试的时候出现包胶开裂的情况。

　　尾部出线位置的内孔尺寸要匹配常规线径的屏蔽线缆，模型里预留了线缆和包胶的粘接让位空间，实际生产中这个位置会注入密封胶，实现线缆和接头的固定，同时提升接头位置的防尘能力。整个公头的外形轮廓没有尖锐的棱角，所有外露的边都做了R0.3以上的圆角处理，既符合消费电子产品的外观安全规范，也能避免插拔时划伤用户手部。

　　在做整机结构适配的时候，这个公头模型可以用来校核设备端母座周围的避让空间，比如设备外壳的接口开口尺寸、公头插入后周围的预留间隙，避免外壳开口过小导致公头无法完全插入，或者开口过大导致接口位置进灰、固定不稳。另外建模时还原的包胶外形尺寸，也可以用来设计配套的接口保护盖、防尘塞的结构，确保保护盖可以完全套住公头部分，在闲置状态下保护金属插舌不被氧化、不被异物磕碰变形。

　　从结构可靠性的角度看，这个公头的金属插合部分采用了金属外壳包裹内部胶芯的设计，胶芯内部固定了5个接触引脚，分别对应电源正、负、数据正、数据负和ID识别引脚，建模时引脚的位置度、伸出长度都要符合规范，不然会出现插接后接触不良、无法识别设备或者充电断续的问题。金属外壳的壁厚控制在0.25mm左右，既保证足够的结构强度，在受侧向力的时候不会轻易变形，也不会因为壁厚过大导致整体尺寸超标，无法适配标准母座。

　　日常选型使用时，这类公头的焊接端通常和线缆的线芯做压接或者焊接处理，之后再通过注塑成型完成尾部包胶，三维模型里预留的内部空腔尺寸，可以用来校核压接后的线芯端子是否有足够的容纳空间，不会出现端子顶住包胶内壁导致组装不良的问题。对于需要做定制化线束的设计场景，这个模型还可以用来调整尾部包胶的长度、出线角度，比如做侧向出线、90度弯头的Micro USB接头时，可以在现有公头金属部分的模型基础上，修改尾部包胶的结构，快速完成定制接头的设计，不需要从零开始绘制金属插合部分的复杂结构，大幅提升结构设计的效率。
