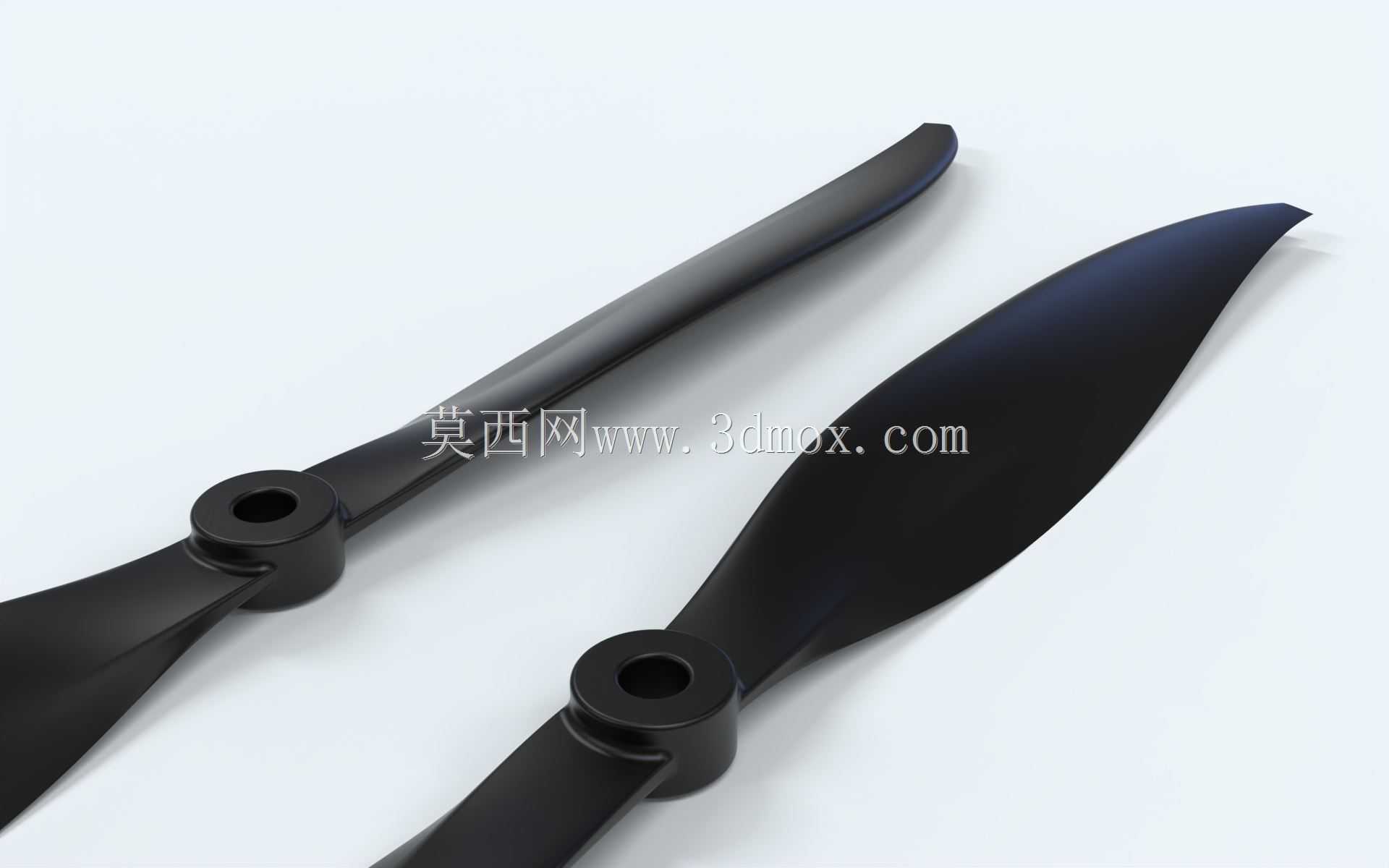

十寸正反桨DIY无人机适配螺旋桨结构

　　这款螺旋桨是面向小型多旋翼无人机DIY场景设计的旋翼部件，包含CW顺时针与CCW逆时针两种旋向的配对桨型，适配10英寸级别的消费级、DIY组装类无人机使用。从实际应用场景来看，这类桨叶常被用于航拍练习机、高校创客项目无人机、小型物流验证样机以及室内外FPV穿越机的动力端配置，在低载荷长航时的小型无人机平台上，能够平衡拉力输出与功耗表现。

　　从功能特性上看，双叶式的结构设计在保证足够气动效率的同时，降低了桨叶自身的转动惯量，让电机的调速响应更灵敏，在无人机做姿态调整、航线修正时能够快速匹配拉力变化，减少飞控的调节滞后。桨根位置设计了带中心安装孔的定位凸台，安装孔的尺寸适配市面上主流的22系列、23系列无刷电机输出轴，凸台的贴合面做了平面度处理，安装时能够与电机安装座完全贴合，避免高速转动时出现桨面跳动带来的振动问题，降低飞行过程中的机身共振风险。

　　设计思路上，桨叶的翼型沿展向做了渐变处理，靠近桨根的位置弦长更大、翼型厚度更高，用来承担转动时的主要结构载荷，避免大拉力输出时桨根出现应力断裂；靠近桨尖的位置弦长逐步收窄，翼型厚度减薄，用来降低桨尖涡流带来的能量损耗，同时减少高速转动时的气动噪音。旋向配对的设计能够抵消单桨转动带来的反扭矩，让多旋翼无人机在悬停时不需要额外的舵面补偿就能保持机身姿态稳定，配对使用的正反桨在动平衡表现上保持一致，不会出现单侧拉力偏差导致的机身漂移问题。

　　安装边界方面，这款桨的展开长度为10英寸，螺距为4.5英寸，安装时需要保证相邻机臂的桨叶转动平面没有重叠，机臂的长度需要匹配桨叶半径预留足够的安全间隙，避免桨叶转动时碰到机臂或者机身结构；桨根的安装孔位需要与电机轴紧密配合，安装后要做动平衡校验，保证高速转动时的振动值在飞控可补偿的范围内。在实际选型时，需要搭配对应KV值的无刷电机，匹配合适的电调输出能力，才能让桨叶工作在最佳效率区间，兼顾续航时间与动力冗余。
