SMA射频同轴天线连接接头结构

　　在无线通讯设备的射频链路搭建场景中，这类SMA结构的天线连接器是信号传输路径上的核心衔接部件，常见于工业数传电台、无线网关、射频测试设备、车载通讯终端、小型基站射频前端等场景，承担着射频信号在天线与设备主板电路之间低损耗传输的作用，同时要兼顾连接后的机械稳固性、环境密封防护性，避免信号传输过程中出现阻抗不连续、插损过大、连接松脱等问题。

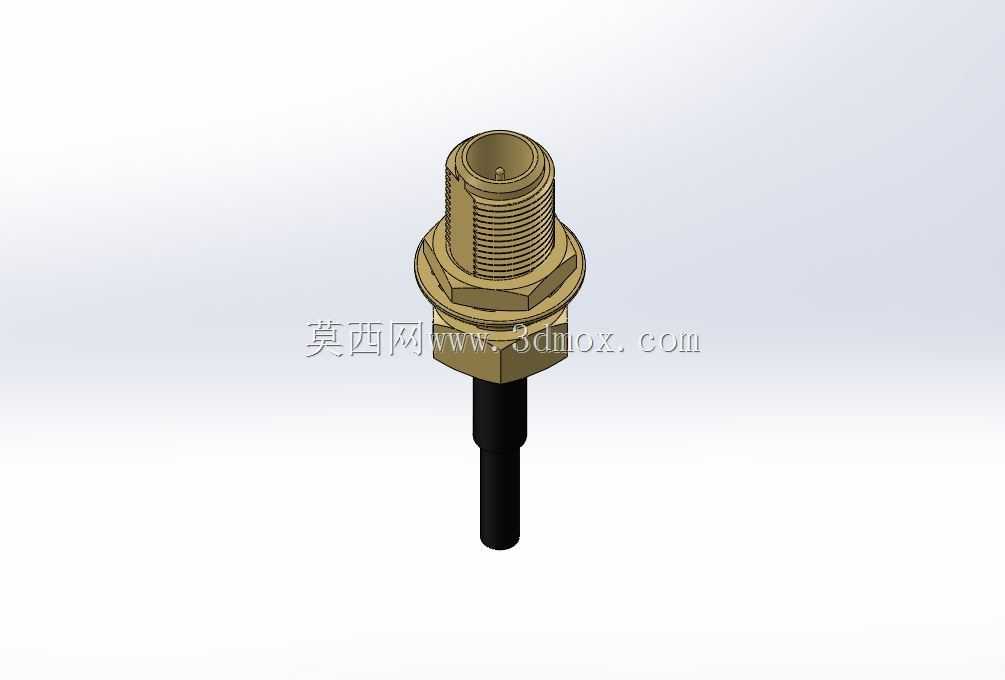

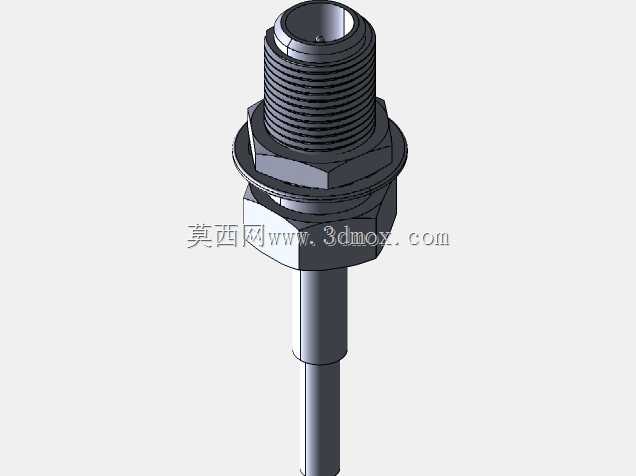

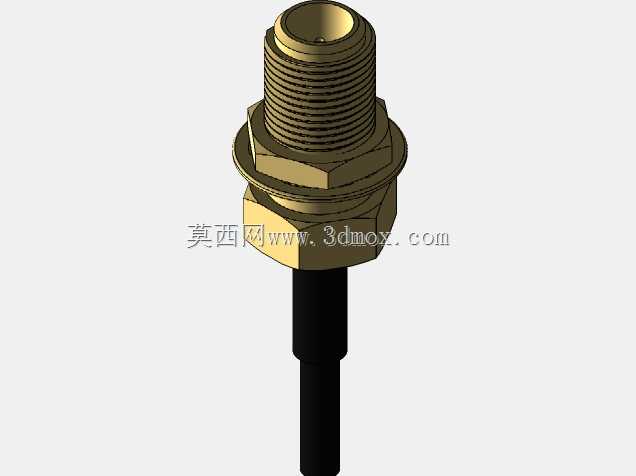

　　从结构设计逻辑来看，这款连接器采用了穿墙式安装的结构布局，上部带外螺纹的金属主体是标准SMA公头接口端，螺纹规格匹配通用SMA母座的连接尺寸，接口内部的插针与介质层严格遵循50欧姆阻抗匹配要求设计，保证射频信号在0-6GHz常用频段内传输时的驻波比控制在合理区间，减少信号反射带来的功率损耗。中间的六角法兰面是安装限位结构，安装时穿过设备壳体的预制安装孔后，六角面贴合壳体内壁，配合配套的锁紧螺母从壳体外侧拧紧，即可完成连接器在设备面板上的固定，六角结构的设计可以在拧紧螺母时通过扳手卡住限位，避免整个连接器跟转损伤内部焊接的线缆。下部延伸出的黑色护套段是线缆防护结构，内部包裹半刚性射频同轴线缆，线缆内导体与连接器插针压接焊接，外导体与金属主体导通，外层的绝缘护套既可以避免线缆外导体与设备内部其他金属部件短路，也能缓冲线缆弯折时的应力，防止线缆根部因反复弯折出现断裂。

　　在实际选型应用时，需要重点关注几个安装边界参数：首先是穿墙安装的开孔直径，要匹配连接器主体光杆段的外径，预留0.1-0.2mm的装配间隙，保证连接器可以顺利穿入同时不会出现过大的旷量；其次是六角法兰面的对边尺寸，决定了安装时面板上需要预留的扳手操作空间，避免周边器件干涉导致螺母无法拧紧；第三是下部线缆的出线长度与弯折半径，半刚性线缆的最小弯折半径有明确要求，布线时不能超过限值，否则会导致内部介质层变形，破坏阻抗匹配特性，引发信号传输异常。

　　从功能特性上看，金属主体采用黄铜镀金材质，既保证了良好的导电性能，降低接触电阻，也提升了接头的抗锈蚀能力，适合在户外工业环境下长期使用；接口的螺纹连接结构相比卡扣式连接有更强的抗振动性能，在车载、机载等存在持续振动的应用场景下，不会因为振动出现连接松脱导致信号中断；内部的聚四氟乙烯介质层有稳定的介电常数，在宽温度区间内性能波动极小，可以满足-40℃到85℃的工业级工作温度要求。

　　建模过程中需要重点还原几个关键配合特征：一是外螺纹的牙型与螺距，必须符合SMA接头的标准尺寸规范，否则会出现与适配接头无法旋合或者旋合后间隙过大的问题；二是内部插针的突出长度与直径，插针过长会顶坏对接母座的内部接触件，过短则会导致接触不良，插损增大；三是六角法兰与锁紧螺母的配合公差，要保证螺母可以顺畅旋入螺纹段，同时拧紧后法兰面与螺母可以紧密夹持设备面板，实现可靠固定；四是下部线缆与金属主体的衔接处，要还原护套与金属件的压接结构，体现实际生产中的压装工艺特征，避免模型出现结构脱节的问题。

　　在设备集成应用中，这类连接器的安装位置通常会选在设备壳体的金属面板区域，安装时需要在面板与连接器法兰面之间加装导电橡胶密封圈，既可以实现IP67级别的防水防尘效果，也能保证连接器外壳与设备金属壳体的可靠导通，提升整个设备的电磁屏蔽性能，避免外界电磁干扰通过连接器缝隙进入设备内部，影响电路的正常工作。布线时要注意连接器尾部的线缆尽量远离设备内部的开关电源、高频变压器等强干扰源，减少耦合干扰串入射频链路，影响接收灵敏度。
