洗衣机用增压压力开关结构设计

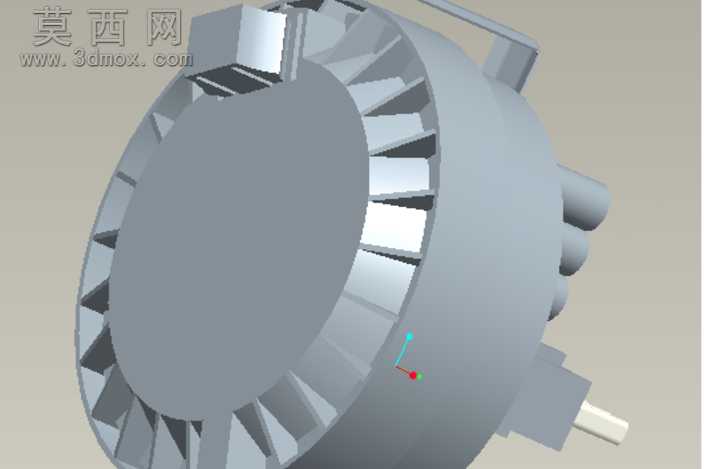

本模型为洗衣机配套使用的压力开关三维设计成果，建模阶段采用参数化特征构建方式，先完成主体基座的回转体基础轮廓绘制，通过拉伸、旋转命令生成核心壳体结构，壳体外侧均匀排布的散热齿状结构采用圆周阵列命令实现，保证齿形间距、凸起高度完全一致，既满足结构强度要求，也兼顾了工作过程中的散热需求。建模过程中对装配接口做了精准公差预留，侧方的电气接插端子、底部的水压感应接头都按照行业通用安装尺寸做了限位结构设计，确保后续实际生产装配时可直接匹配对应连接件。材质渲染阶段，主体壳体赋予哑光工程塑料材质，调整材质粗糙度、漫反射参数还原ABS塑料的真实质感，接插端子部分赋予金属合金材质，添加轻微反光效果模拟导电金属件的表面特性，底部感应探头部分赋予半透明工程塑料材质，区分不同功能部件的视觉差异。结构设计上，内部预留了压力感应膜片、触发弹片的安装腔体，腔体边缘做了圆角过渡处理避免应力集中，外侧的固定挂耳采用一体化建模方式与主体壳体连接，挂耳上的安装孔位做了沉头设计，可适配标准规格的固定螺丝。设计思路围绕洗衣机进水增压的工况需求展开，整体结构紧凑无冗余设计，所有外部凸起结构都做了倒角处理避免安装时划伤操作人员，各功能区域划分清晰，电气连接部分与水压感应部分做了物理分隔，降低使用过程中水汽侵入电气部件的风险，模型的所有特征都保留了可编辑参数，方便后续根据不同型号洗衣机的安装尺寸做调整优化，也可直接导出用于结构验证、3D打印手板制作等后续开发环节。
