水平式快速夹钳工装夹具结构设计

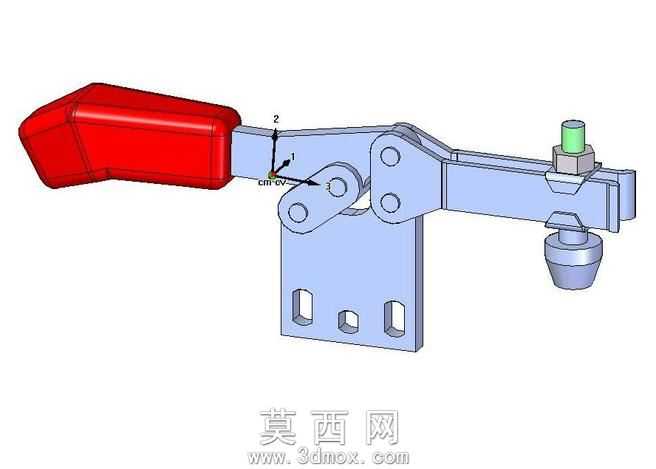

本作品为手动水平式快速夹钳的三维参数化模型，建模过程中严格遵循机械加工工艺要求，对各零部件的尺寸公差、装配间隙进行了合理设定，完整还原了该类工装夹具的实际工作形态。建模阶段首先从底座基准件开始绘制，底座采用带安装孔的板式结构，三个腰型安装孔可适配不同工位的安装固定需求，建模时对孔位的倒角、板材的折弯圆角都做了精细化处理，保证结构强度的同时兼顾加工可行性。随后构建连杆铰接机构，该部分是快速夹钳的核心传动结构，共包含四组铰接转动副，建模时对销轴的配合公差、连杆的铰接孔同轴度都做了参数化约束，确保机构运动时无卡滞、死点位置准确，能够实现压紧状态下的机械自锁，避免工作过程中意外松脱。操作手柄部分采用符合人体工学的弧形握把造型，建模时对手柄的握持弧度、边缘圆角做了优化，表面设置防滑纹理结构，提升手动操作的舒适度与摩擦力。压头组件采用可调式结构，通过螺纹连接与夹钳主体相连，可根据被压紧工件的厚度差异调整压合行程，压头端部采用圆弧过渡结构，避免压紧时损伤工件表面。材质设置上，主体金属结构件赋予合金钢材质，调整金属粗糙度参数呈现哑光镀锌的表面质感，手柄部分赋予红色硬质工程塑料材质，区分不同功能部件的同时还原产品实际外观。渲染阶段采用柔和的工业场景光源，清晰展现各部件的装配关系与结构细节，整体模型装配层级清晰，运动仿真可完整实现夹钳的张开、压紧、自锁全行程动作，可直接用于工装设计选型参考、生产工位夹具改造以及机械原理教学演示使用。
