90毫米规格G型夹持工装夹具设计

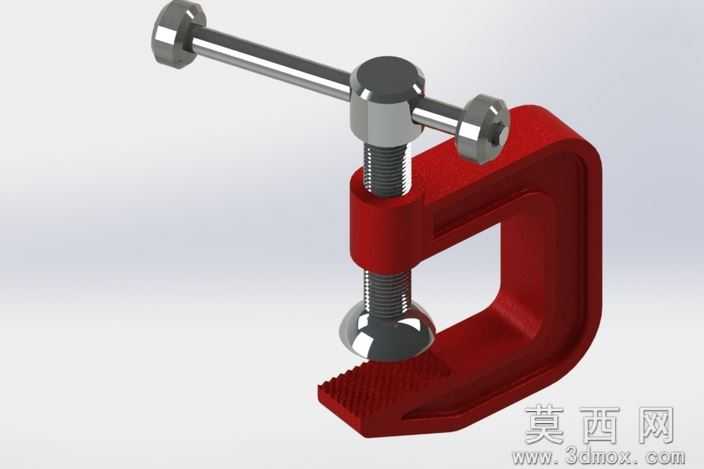

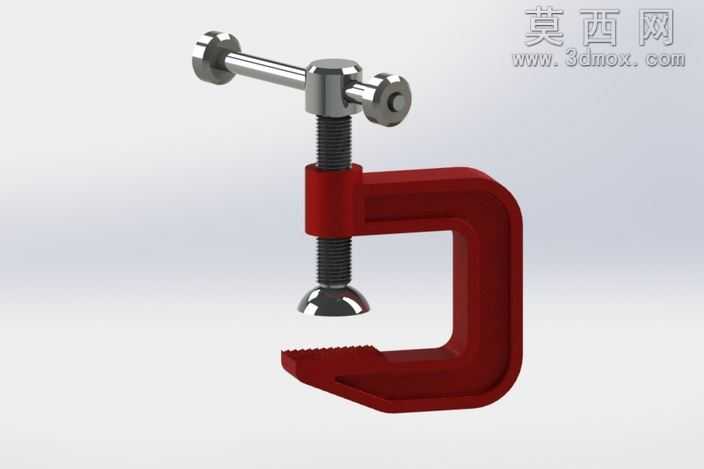

本作品为90毫米规格G型夹持夹具的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模过程中严格遵循机械加工的实际尺寸公差标准，确保各部件的装配关系完全符合实物的运动逻辑。模型整体分为C型夹身、调节螺杆、T型转动手柄、压头四个核心组成部分，夹身部分采用倒圆角的厚壁C型结构设计，建模时通过拉伸凸台、圆角特征完成主体轮廓构建，表面赋予红色哑光喷塑材质，还原工业级夹具的表面处理质感，夹身底部的夹持面设计有细密的锯齿防滑结构，通过阵列特征完成齿形排布，有效提升夹持时的摩擦力避免工件滑脱。调节螺杆采用梯形螺纹结构设计，建模时通过螺旋线扫描切除完成螺纹牙型的精准构建，螺杆与夹身上部的螺纹孔采用间隙配合参数，保证螺杆转动时的顺畅度，螺杆下端连接的半球形压头采用镀铬金属材质，表面设置高反光的金属抛光质感，压头与螺杆采用转动副连接，夹持时压头可自适应贴合工件表面，避免压伤工件表层。T型手柄采用两端圆柱挡头的结构设计，与螺杆顶端采用过盈配合的装配关系，手柄表面赋予拉丝不锈钢材质，还原金属手柄的防滑触感，建模时对手柄与螺杆的连接位置做了圆角过渡处理，避免应力集中的结构缺陷。整体装配完成后添加了同轴度、平行度的配合约束，模拟夹具实际开合的运动行程，渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出金属部件的高光质感与夹身的哑光色彩对比，辅助光源补全暗部细节，背景采用浅灰色渐变背景，突出夹具本身的结构特征，整个模型的结构设计完全贴合工业级G型夹的实际生产标准，可直接用于工装设计参考、机械教学演示等场景。
