0.5W功率12.7mm间距直插电阻器

　　在各类电子电路的设计与装配场景中，直插电阻是应用最广泛的无源基础元件之一，这款0.5W额定功率、引脚间距12.7mm的轴向直插电阻，覆盖了从消费电子小功率控制板、工业设备信号调理电路到电源模块限流支路的大量使用场景。不同于贴片电阻的高密度贴装适配性，这类轴向引脚的碳膜或金属膜电阻，在手工焊接、大电流裕度需求、高振动工况的设备中更具可靠性优势，引脚的弯折冗余设计能够抵消PCB板受冷热冲击产生的形变应力，避免焊点拉裂失效。

　　从实际选型维度看，12.7mm即500mil的引脚间距，恰好匹配通用洞洞板、标准2.54mm间距PCB焊盘的5格跨距，安装时无需额外调整引脚弯折角度，能够直接插装过波峰焊或手工焊接，大幅降低批量装配的引脚整形工时。0.5W的额定功率设定，覆盖了1Ω到10MΩ全阻值段的功率承载需求，无论是信号回路的上拉下拉、分压采样，还是小功率电源支路的限流、RC吸收回路的阻抗匹配，都能满足长期工作的温升要求，在环境温度70℃以下工况下无需额外降额即可稳定运行。

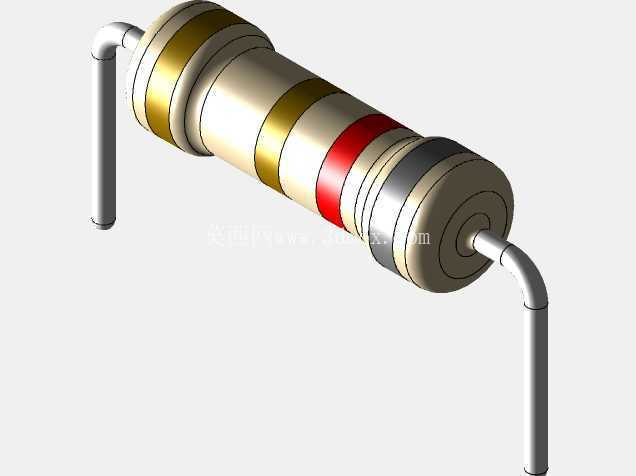

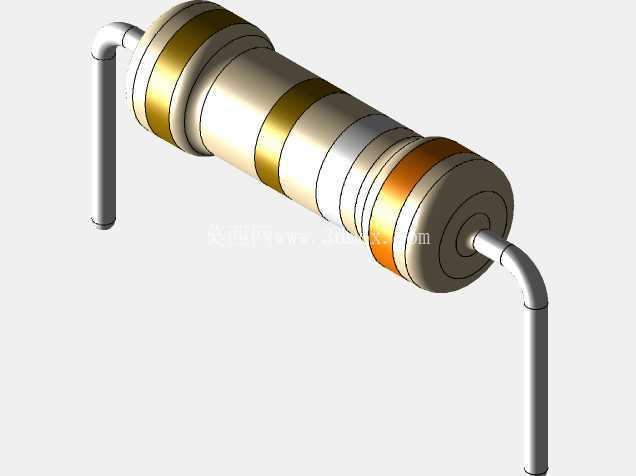

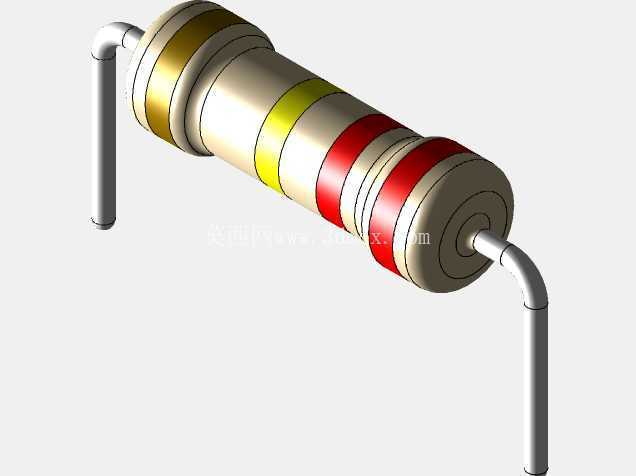

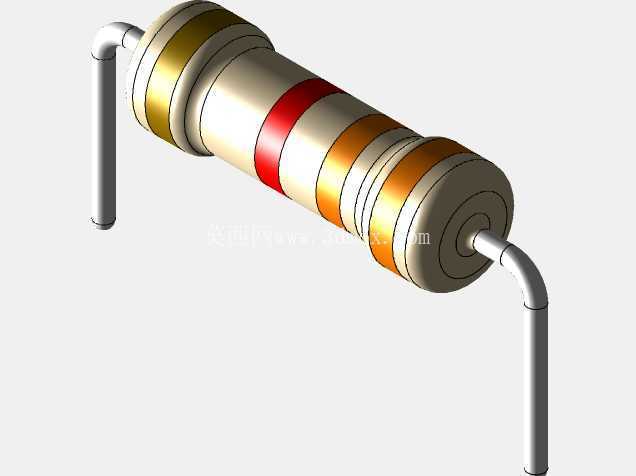

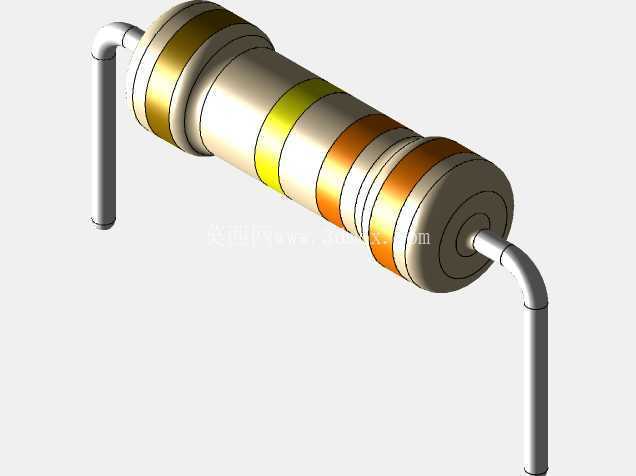

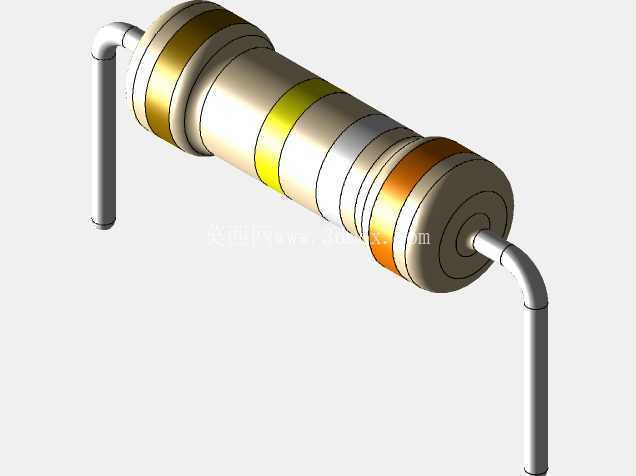

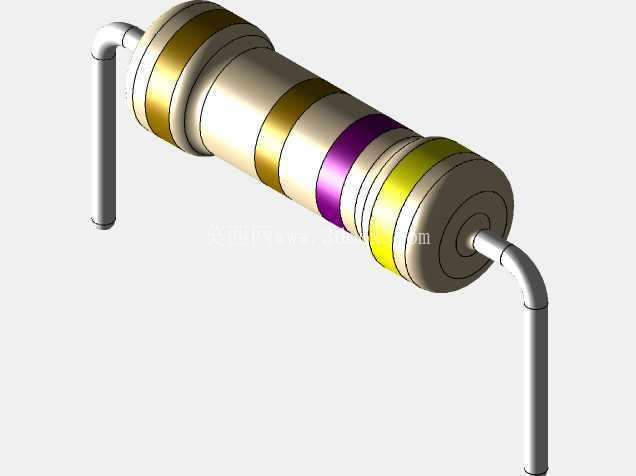

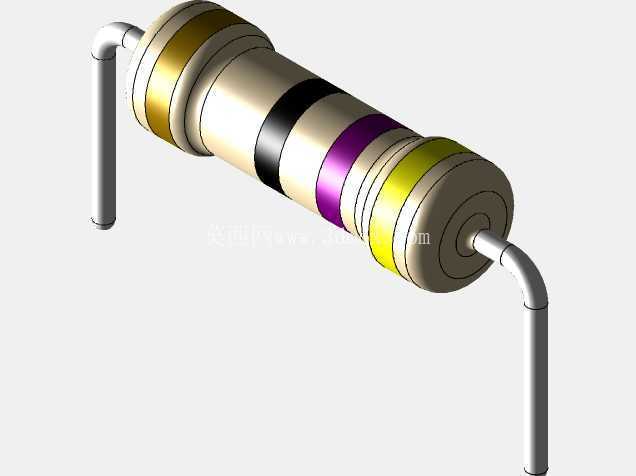

　　设计这款三维模型时，首先还原了轴向电阻的真实结构特征：主体陶瓷基体的圆柱度、两端金属帽的压接台阶、色环标识的环带宽度比例、镀锡铜引脚的弯折半径都严格参照实物测绘尺寸，引脚伸出主体的长度、引脚直径都匹配实际元件的成型规范，能够直接用于PCB装配的干涉检查、整机BOM的三维可视化装配仿真。很多工程师在做整机结构布线时，容易忽略直插元件的引脚伸出PCB背面的高度，以及元件本体距离周边高耸元件的安全间隙，这个模型完整还原了电阻本体的最大外径、引脚成型后的横向与纵向占用空间，在做结构堆叠检查时，可以直接导入装配体验证安装边界，避免出现元件与壳体、加强筋或其他接插件干涉的问题。

　　在电路功能实现层面，这类电阻的阻值覆盖范围极广，从低阻值的1Ω功率限流，到兆欧级的高压泄放、高阻抗信号采样，全系列阻值都采用统一的本体尺寸与安装间距，这就意味着在PCB设计阶段，只要预留了该尺寸的焊盘封装，后续调试更换不同阻值的同规格电阻时，无需修改PCB布局，大幅提升了电路调试的灵活性。不同于小功率1/8W、1/4W电阻的细小本体，0.5W电阻的本体直径更大，色环标识的识别度更高，生产环节的人工目视检验、维修环节的阻值辨识都更便捷，降低了错料风险。

　　从安装适配性角度看，该电阻的引脚采用可弯折的软态镀锡铜材质，既可以按照标准跨距水平贴板安装，也可以根据空间需求做立式弯折安装，模型中还原的引脚直径与弯折韧性对应的最小弯折半径，能够指导工艺人员制定引脚成型的作业规范，避免弯折时出现引脚断裂、金属帽松脱的问题。在做整机的热仿真分析时，模型的本体体积、材质参数也能够直接赋予对应的热阻属性，模拟电阻在额定功率下的温升对周边热敏元件的影响，比如靠近电解电容、三极管等温度敏感器件布置时，可通过模型提前评估安全距离，避免长期高温烘烤缩短周边元件寿命。

　　很多刚入行的结构工程师在做电子设备结构设计时，往往只关注接插件、电容、芯片等大尺寸元件的占位，忽略直插电阻这类小元件的空间占用，尤其是在做紧凑型设备的内部布线时，电阻引脚的不规则弯折很容易与内部走线、金属屏蔽罩发生短接风险，这款精准还原实物尺寸的三维模型，能够在设计阶段就完成所有元件的空间排布校验，确保装配时每个元件都有足够的安装空间，焊点之间的电气间隙满足安规要求。在教学与培训场景中，这类标准化的电子元件模型也能够用于电子装配工艺的演示，帮助新手快速掌握直插元件的成型、插装、焊接的标准操作要求，理解元件安装尺寸与PCB焊盘设计的匹配逻辑。
