SSR-40DD固态继电器配套铝制散热基座

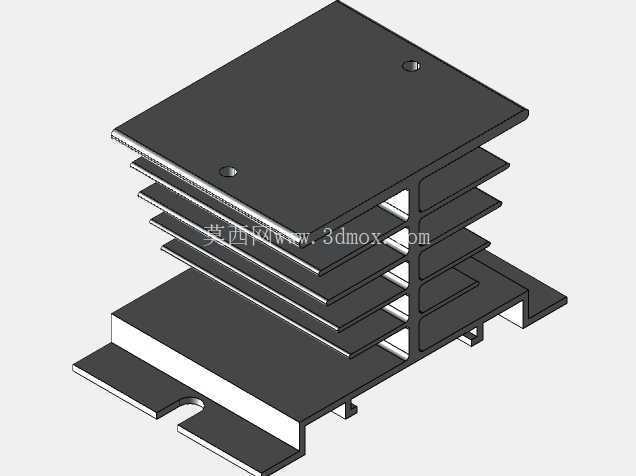

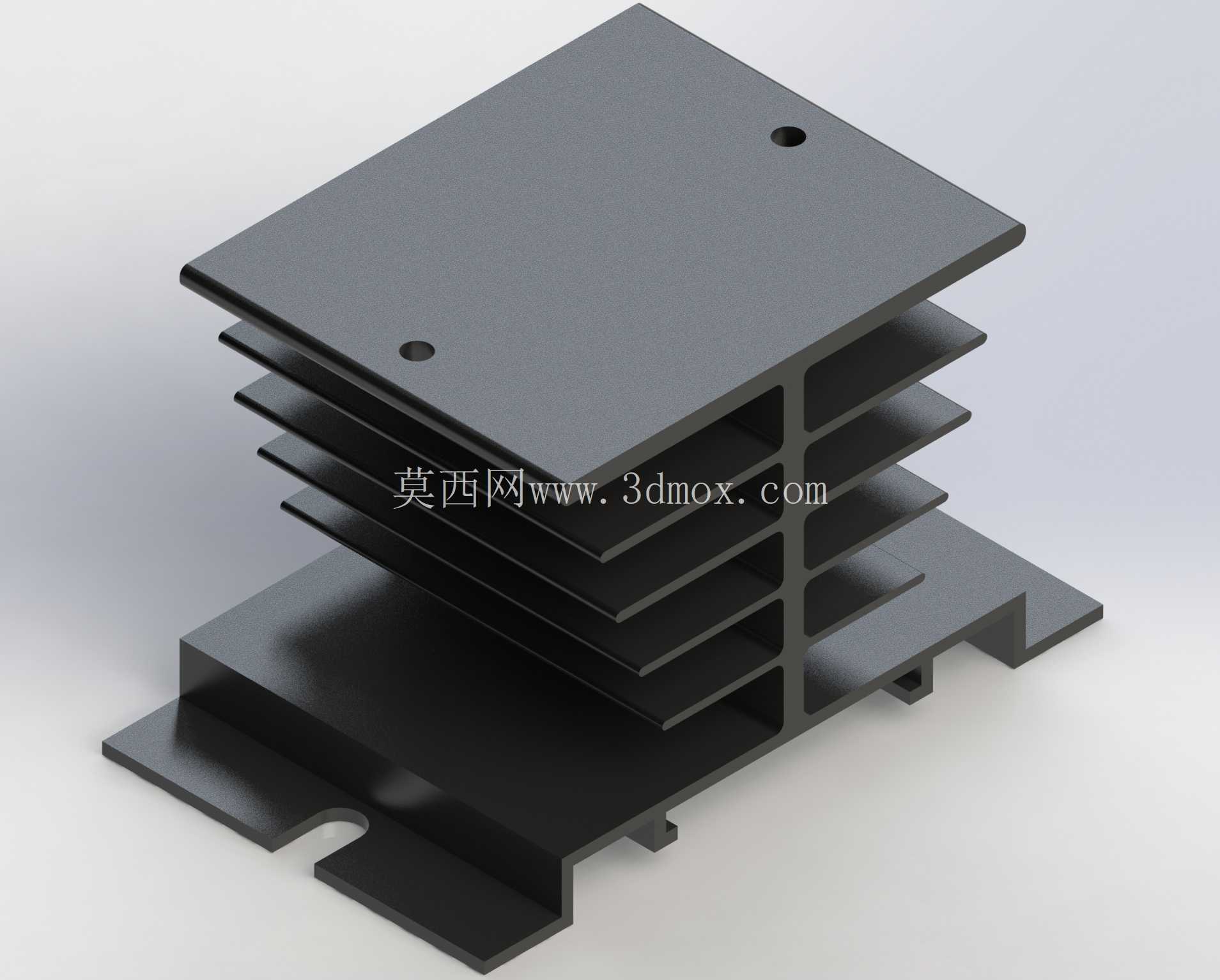

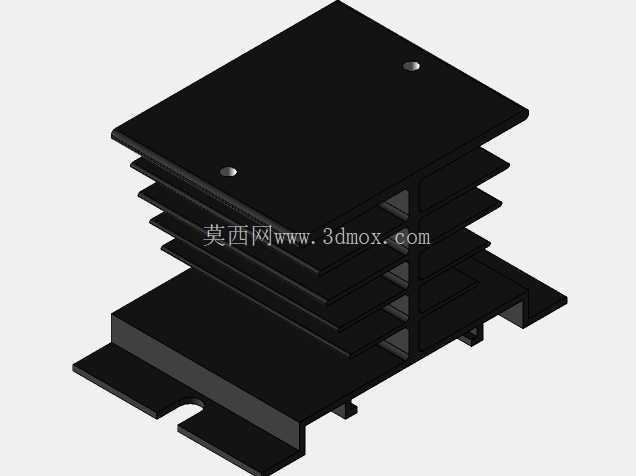

　　在工业自动化控制回路、电力调整装置、小型温控设备的固态继电器应用场景中，散热结构的设计合理性直接决定SSR器件的长期工作稳定性，尤其是额定电流40A等级的直流控直流SSR，导通时的结温如果不能快速导出，很容易出现触发失效、触点烧蚀甚至器件炸裂的问题，这款配套SSR-40DD的铝挤型散热基座，就是针对这类小功率固态继电器的安装散热需求开发的结构件。从实际安装边界来看，基座底部预留了两个带缺口的安装支耳，支耳的开孔尺寸适配常规M3/M4的机柜安装螺丝，支耳的缺口设计可以在不拆下周边器件的情况下完成散热器的快速拆装，维护时不需要完全拧下固定螺丝，只要拧松半圈就能将散热器从安装位滑出，适配电控柜内紧凑的布线空间。

　　顶部的安装平面做了精铣处理，平面度控制在0.05mm以内，保证固态继电器的底面和散热基座能够完全贴合，减少接触热阻，平面上预留的两个定位孔位置完全匹配SSR-40DD的固定孔位，安装时不需要额外打孔对位，直接用配套的M3螺丝就能将继电器锁固在基座上，锁固力矩建议控制在0.6-0.8N·m，避免力矩过大压裂继电器的陶瓷基板。散热鳍片采用等间距平行排布设计，鳍片厚度1.2mm，鳍片间距4mm，这个间距设计既保证了足够的散热面积，又不会因为间距过小导致积灰后堵塞风道，在自然对流的使用场景下，空气可以顺着鳍片间的通道自下而上流动，带走鳍片上传导的热量，不需要额外加装强制风冷风扇就能满足40A电流下的散热需求，如果是密闭柜内高温环境使用，也可以在鳍片侧面加装4010规格的轴流风扇，进一步提升散热效率。

　　基座的主体采用6063-T5铝型材挤型加工，表面做黑色阳极氧化处理，氧化层厚度8-12μm，黑色氧化层的辐射散热效率比本色铝提升30%以上，同时氧化层的绝缘性能可以避免安装时不小心碰到周边带电触点导致的短路问题。从结构设计思路来看，这款散热器没有采用多余的异形结构，所有的轮廓都是直线型，挤型加工后只需要对两端做裁切、对安装面做铣削、对安装孔做冲压就能完成加工，加工工序少，量产一致性好，成本控制适合批量配套固态继电器出货。中间的分隔筋将鳍片分成左右两组，既提升了整个基座的结构强度，避免长尺寸鳍片在运输、安装过程中出现弯折变形，又能在鳍片间形成独立的风道，减少气流紊流，提升自然对流的换热效率。

　　底部的支耳和主体是一体挤型成型的，没有额外的焊接、铆接工序，不存在连接位置的热阻问题，热量可以从顶部的安装面直接传导到整个鳍片区域，热传导路径没有断点。在实际选型使用时，需要注意这款散热器的热阻参数约为2.8℃/W，适配导通压降1.2V左右的40A固态继电器时，满负载工作下的温升可以控制在45K以内，满足工业环境-10℃到60℃的工作温度要求，如果是更高电流等级的SSR，就需要选择鳍片更高、散热面积更大的型号，不要超负载使用这款散热基座。安装时需要在继电器和散热基座的接触面均匀涂覆一层0.1mm厚的导热硅脂，填充两个接触面之间的微观空隙，进一步降低接触热阻，不要用导热垫代替硅脂，小尺寸安装面下硅脂的热传导效率比常规导热垫更高。另外这款散热器的外形尺寸没有突出继电器的安装边界，安装后不会和周边的接线端子、导线产生干涉，适合在PLC输出柜、小型加热控制柜、直流电机驱动模块等紧凑安装空间内使用，不需要额外预留过多的安装间隙。
