12mm直插式连续发声蜂鸣器结构设计

　　在工业控制板卡、消费电子主板、小型家电控制回路的设计过程中，声讯提示元件的选型与安装适配，往往是容易被结构工程师忽略的细节，很多项目到样机试装阶段才发现蜂鸣器高度超出壳体预留空间、引脚间距与PCB焊盘不匹配、发声方向被结构件遮挡导致提示音衰减严重的问题，这款12mm直径的直插式连续蜂鸣器，就是针对这类板载安装场景做的标准化结构设计。从实际使用场景来看，这类蜂鸣器覆盖的工况非常广，小到桌面式小型仪器的按键反馈、故障报警，大到工业控制柜内的状态提示、低压配电回路的异常告警，只要是需要通过简单声讯信号传递设备状态的板载安装场景，都能看到这类元件的身影，它不需要复杂的通讯协议，只要给引脚通上对应规格的直流电压就能持续发出固定频率的提示音，电路驱动逻辑极其简单，不需要额外搭配复杂的功放电路，对主控芯片的IO口资源占用极低，是成本敏感型批量产品里最常用的声讯方案。

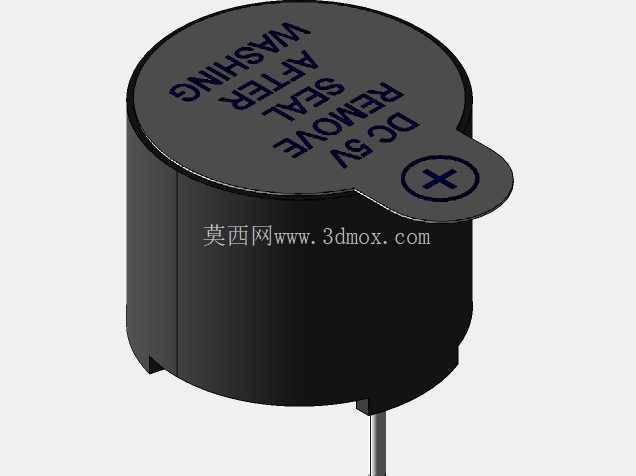

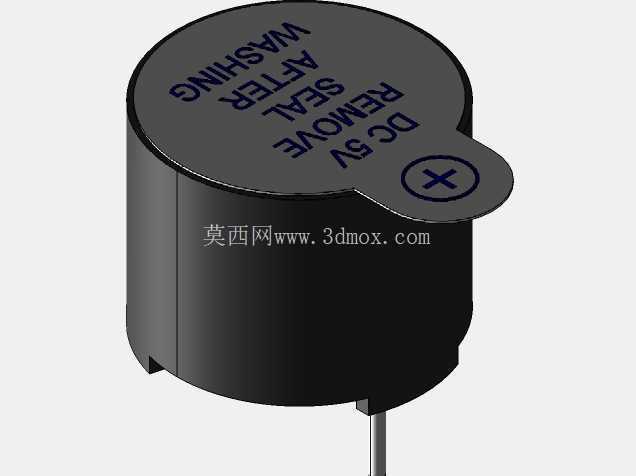

　　从功能特性上看，这款蜂鸣器属于有源连续发声类型，和间断触发式的蜂鸣器不同，它在供电持续的状态下会保持稳定的声压输出，不会出现频率漂移或者发声断续的问题，顶部的极性标识做了凸起式的结构设计，不仅在丝印层面标注了正极位置，还通过顶部标签的轮廓差做了防呆设计，生产线上的插件作业人员不需要反复核对丝印方向，靠外形就能快速判断安装极性，能有效降低插件环节的反向错装率，标签上的密封提示也明确了元件的耐洗特性，经过波峰焊之后的PCB板可以直接过水洗流程，不会因为清洗液渗入腔体导致蜂鸣器失声。

　　设计思路上，这款模型完全还原了实物的安装边界约束，主体圆柱外壳做了微拔模的结构处理，和实际注塑生产的外壳脱模角度保持一致，不会出现三维模型和实物生产工艺脱节的问题；两根直插引脚的位置度公差在模型里做了基准约束，引脚中心间距严格匹配7.6mm的通用规格，引脚伸出本体的长度也按照常规波峰焊的工艺要求做了设定，既保证过波峰焊时引脚能顺利穿出PCB焊盘，又不会因为引脚过长导致剪脚工序额外增加工作量；蜂鸣器本体的总高度控制在常规板载元件的安全高度范围内，不会和上方的壳体、屏蔽罩等结构件产生干涉。从安装适配的角度来说，这款蜂鸣器的圆柱外径为12mm，在PCB布局时只需要预留直径12.5mm的圆形安装禁布区，就能满足元件的插件空间需求，不需要额外设计固定卡扣或者定位柱，依靠引脚焊接的强度就能完全满足常规工况下的抗振要求，即使是在有小幅振动的设备上使用，也不会出现引脚脱焊或者元件松动的问题；发声面的出音孔结构在模型里做了等比例还原，结构设计时只要保证发声面正对的壳体位置预留对应的出音开孔，不需要额外做音腔结构就能达到额定的声压输出效果，能大幅简化终端产品的结构设计工作量。

　　很多结构工程师在选型蜂鸣器的时候，往往只关注电气参数，忽略了外形尺寸和安装边界的匹配，比如有的蜂鸣器引脚间距虽然标注一致，但引脚直径偏粗，会导致插件时无法顺利穿过PCB焊盘，还有的蜂鸣器本体底部没有做避让凸台，焊接后本体和PCB表面完全贴死，导致清洗液残留无法排出，长期使用后出现引脚腐蚀的问题，这款模型在这些细节上都做了精准还原，底部和PCB接触的位置做了0.2mm的微小凸台，既保证焊接时元件能平稳放置在PCB表面，又预留了微小的缝隙让清洗后的液体可以顺利挥发，不会出现积液问题。在做整机结构校核的时候，直接调用这个三维模型导入装配体，就能准确判断蜂鸣器和周边元件、壳体结构的间隙是否满足要求，不需要等实物样品回来再做干涉检查，能有效缩短产品的研发打样周期，避免因为元件尺寸不符导致的PCB改版或者壳体修模问题。
