ArduinoUno开源电子控制开发板结构

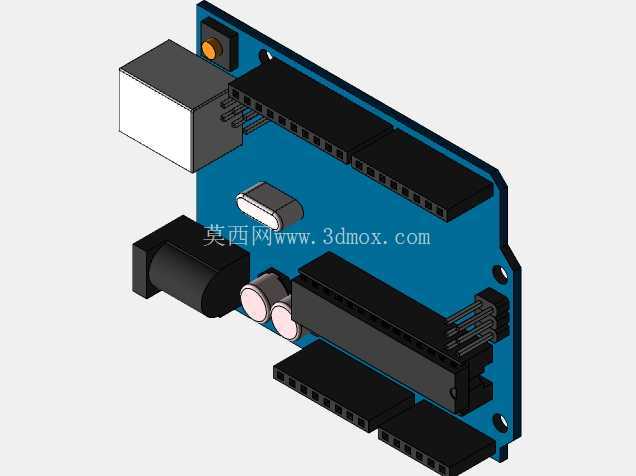

　　这款ArduinoUno开发板的三维结构还原，完全围绕实际电子原型开发场景的使用需求搭建，做结构设计时首先考虑的是创客、嵌入式开发者在桌面搭建项目、外接扩展模块时的实际操作边界，没有做多余的装饰性结构，所有特征都对应实物的功能部件。从实际使用场景来看，这类开发板广泛出现在高校电子实训课堂、创客空间原型验证、小型智能设备前期开发、工业简易控制节点搭建等场景中，不管是做传感器数据采集的小装置，还是驱动小型执行机构的验证项目，都需要依托这块板的硬件接口完成外设连接，所以建模时对所有接口的位置、突出高度都做了精准还原，避免后续做配套外壳、扩展支架时出现装配干涉。

　　从功能特性对应的结构来看，板载的USB接口位于板边一侧，突出板面的高度刚好匹配常规USB公头的插入深度，建模时预留了接口周围的操作空间，不会出现插线时被周边电容、接插件挡住的问题；电源输入座采用圆柱直流座结构，位置在板端边角处，和电源指示灯、复位按键相邻，实际接线时电源走线可以从板侧引出，不会和上方的排针接线产生交叉干扰。板上的两排主排针分别对应数字IO口和模拟IO口，排针的高度统一，间距严格按照标准2.54mm排针规格制作，不管是插装传感器扩展板还是飞线连接外设，都能保证引脚对位准确，不会出现插针偏移导致的接触问题。板载的主控芯片、晶振、电容等贴片元件的高度都做了实测还原，其中电解电容的高度是板上除了接口、排针之外最高的贴片元件，做外壳设计时这个位置的内腔高度需要以此为基准预留余量，避免外壳压到电容引脚造成短路。

　　设计思路上完全遵循实物的模块化布局逻辑，电源处理区域和信号处理区域做了物理位置的分隔，电源输入部分的整流、稳压元件集中在板端电源座附近，减少电源走线长度带来的纹波干扰，主控芯片位于板身中部，周围的晶振、上拉电阻都紧贴芯片布置，减少信号走线长度，降低高频信号的传输干扰。复位按键的位置在板边靠近USB口的位置，实际使用时不管是插着USB线还是外接电源，都能很方便地按到复位键，不需要挪动其他接线。板上的四个安装孔位于板身四个边角，孔位大小匹配常用的M3铜柱安装尺寸，孔位到板边的距离统一，不管是把开发板固定在亚克力支架上，还是安装到定制的设备外壳内部，都能保证安装平整，不会出现板身翘曲的问题。

　　外形尺寸上严格遵循标准ArduinoUno的板型规格，板身整体为矩形切角设计，其中一个边角做了斜切处理，避免安装时方向插反，板身厚度对应标准PCB板厚度加背面焊盘突出的高度，安装时板底和安装面之间预留的间隙刚好可以容纳背面的焊锡点，不会出现焊盘被挤压短路的问题。排针的引脚伸出长度分两侧，正面伸出长度适合插装杜邦线母头，背面伸出长度适合焊接扩展模块或者直接插在面包板上，建模时对两侧的伸出长度都做了准确还原，方便开发者做配套的固定结构设计。另外板上的以太网接口扩展位、电源指示灯、状态指示灯的位置都和实物完全对应，指示灯的突出高度刚好略高于板面，做外壳时可以在对应位置开透光孔，不需要额外加导光结构就能看到板上的运行状态。

　　很多开发者在做项目集成时，经常需要把开发板嵌入到自制的设备外壳里，这时候精准的三维模型就能提前排查装配干涉问题，比如排针和外壳内壁的间隙、接口和外壳开孔的对位、安装孔和外壳螺柱的同轴度，都可以在建模阶段完成验证，不需要等到实际打样后再反复修改外壳尺寸。另外在做教学演示模型时，这个三维结构可以清晰展示开发板上各个元件的布局位置，帮助初学者快速熟悉各个接口的功能分布，不用拿着实物反复对照引脚说明。建模时对板身的丝印标识位置也做了对应还原，每个排针组对应的引脚编号丝印位置都和实物一致，方便在三维装配场景下快速识别引脚功能，减少接线错误的概率。
