带孔金属管板组合挤压结构设计

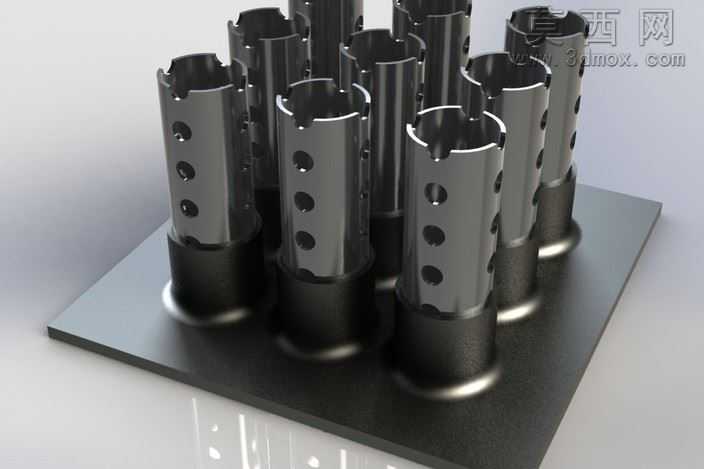

本作品为基于SolidWorks完成的板管组合挤压结构三维建模设计，整体采用金属材质进行渲染表现，还原了金属构件冷硬的质感与精密的工业属性。建模过程中首先完成方形底座基板的特征绘制，通过拉伸凸台命令生成平整的基板实体，随后在基板表面定位九根均匀排布的立式金属管，每根管件底部与基板采用一体化成型的圆角过渡结构，模拟挤压膨化解构的工艺特征，避免生硬的直角拼接带来的违和感。管件主体为空心圆柱结构，管壁均匀开设多组圆形通孔，建模时通过线性阵列与圆周阵列结合的方式完成孔位排布，保证每根管件的孔位间距、孔径参数完全统一，符合工业构件的标准化设计逻辑。管件顶端设计有错落的缺口结构，通过拉伸切除命令精准控制缺口的深度与角度，还原挤压加工后管口的自然形态。材质渲染阶段，为基板与管件分别赋予不同质感的金属材质，基板采用哑光深灰金属材质，模拟磨砂金属板材的表面肌理，管件则采用亮面银灰色金属材质，添加轻微的反射与粗糙度参数，表现金属管材经加工后的光滑表面质感，同时通过环境光遮蔽效果强化管件与基板衔接处的阴影层次，提升整体模型的真实感。装配阶段严格控制每根管件的定位尺寸，保证相邻管件的间距一致、垂直度符合设计要求，整体排布规整且富有秩序感。设计过程中重点探索了挤压膨化解构工艺在板管组合构件上的表现形式，通过对管件孔位、管口缺口、衔接圆角等细节的精细化处理，还原金属构件在加工过程中的形态特征，既保证了模型结构的合理性，也通过规整的排布与金属质感的渲染，呈现出工业构件特有的精密美感。
