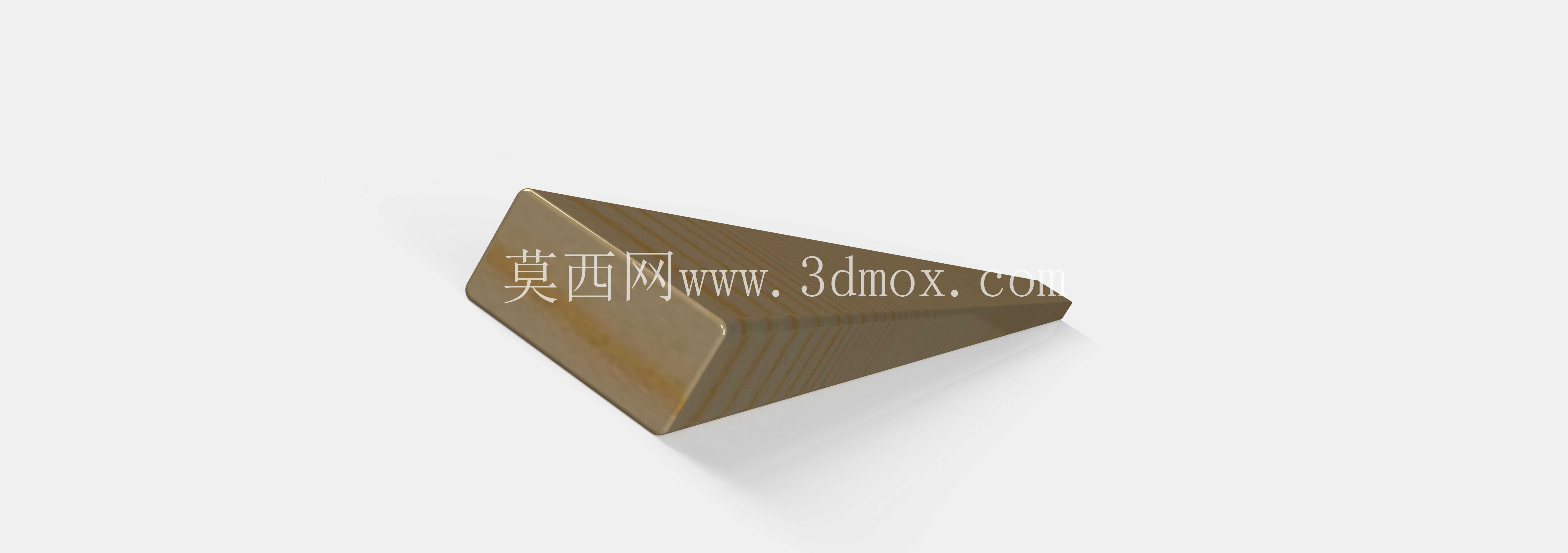

标准规格楔形松木垫木三维数模

　　从设计思路来看，这类木楔的建模首先要明确使用场景的受力边界：当用于轻型设备调平时，单块木楔的承载面需要保证与设备底座的接触面积不小于底座支撑脚面积的60%，因此建模时将承载面的边缘做了0.5mm的微小倒角处理，既避免木材边缘在敲击就位时出现崩边，也能减少安装时接触面的卡滞问题。松木材质本身的抗压强度适中，相较于硬木更容易加工就位，相较于软木又能提供足够的支撑刚度，不会在长期承载下出现过度蠕变，因此这类楔形松木垫块常被用于车间设备初次就位的粗调平、焊接工装的临时垫高、木质包装箱内的货物限位支撑，以及现场管线铺设时的临时抬升固定。在机械装配、设备调平、物料转运以及工装搭建的现场场景里，木质楔形垫块是出镜率极高的辅助构件，这类构件看似结构简单，却直接影响设备安装的水平精度、物料堆放的稳定性，以及临时支撑结构的受力合理性。本次建模的楔形松木构件，参照常规工装场景通用的木楔尺寸逻辑构建，整体采用直角楔形结构，其中一个直角面作为承载贴合面，另一个直角面作为基准安装面，斜面则用于适配不同高度差的调平需求，构件整体采用等宽截面设计，宽度方向尺寸统一，避免受力时出现局部应力集中导致的木材劈裂问题。

　　建模过程中，没有额外添加多余的装饰性特征，所有棱边的处理都围绕实际使用需求展开：斜面与两个直角面的交接处保留了极小的工艺圆角，对应实际机加工或者手工修整时的自然过渡，避免尖锐棱边划伤操作人员或者接触的工件表面。从安装边界来看，这类楔形垫块的使用通常是成对配合，通过两块楔块的相对滑移来调整支撑高度，因此建模时严格控制了斜面的倾斜角度，保证两块同规格楔块对向滑动时，高度调整过程顺滑无卡滞，调整范围内的任意高度都能保证上下两个贴合面保持平行，不会出现支撑面倾斜导致的设备受力偏移。很多刚入行的结构设计人员容易忽略这类简易辅件的建模精度，觉得木楔属于现场随手加工的零件不需要精确建模，但实际上在做整线设备的布局仿真、工装方案的干涉检查时，这类垫块的外形尺寸、安装位置直接影响周边管线排布、操作空间预留的准确性，如果建模时随意绘制尺寸，很容易出现现场安装时垫块与周边螺栓、管线发生干涉，或者支撑高度不足需要额外加垫多层木片的问题，反而增加现场施工的调整工作量。从功能特性上看，松木材质的楔形垫块具备一定的形变能力，当支撑面存在微小的平面度误差时，木材表面的微小形变可以自动填补接触面的间隙，保证支撑受力均匀，这也是金属垫块无法完全替代木质垫块的场景特性——金属垫块硬度高，遇到接触面不平整的情况容易出现点接触，导致局部应力过大压坏设备底座的漆面甚至薄壁结构，而松木的适度形变可以让接触面受力更均匀，同时不会损伤被支撑工件的表面。建模时也充分考虑了木材的纹理方向对受力的影响，模型的长度方向与松木的顺纹方向保持一致，这样在承受垂直方向的压力时，木材的顺纹抗压强度可以充分发挥，避免横纹受力导致的垫块被压溃失效。

　　在仓储物流的场景里，这类楔形松木垫块也常被用作货物的防滑块，放在圆柱形物料或者带滚轮的工装车下方，防止转运过程中物料出现滑移，此时楔块的斜面角度经过反复验证，控制在摩擦自锁的角度范围内，也就是说当物料压在楔块上时，水平方向的分力不会让楔块自行滑出，不需要额外固定就能起到可靠的防滑限位作用。很多人觉得木楔是没有技术含量的简易零件，但实际上从工程应用的角度来看，楔块的角度、截面尺寸、棱边处理、材质选择每一项都和实际使用的可靠性直接相关，角度过大会导致自锁失效，垫块容易被挤出；角度过小则调整行程不足，需要准备多种厚度的垫块才能满足高度调整需求；截面宽度过窄会导致支撑稳定性差，容易侧翻；棱边不做处理则容易在敲击就位时崩裂，缩短使用寿命。

　　本次建模的过程中，所有尺寸参数都参照车间现场长期使用验证过的成熟规格，没有做脱离实际使用需求的创意改动，保证模型导入到装配场景中时，可以直接用于布局验证、工装方案模拟，不需要再做额外的尺寸调整。在做装配仿真的时候，这类标准尺寸的楔块可以直接调用，快速完成设备支撑结构的搭建，检查不同调平高度下设备与周边结构的安全距离，验证操作空间是否满足人员检修、工件转运的需求，避免后期现场安装时才发现空间不足需要重新调整设备布局的问题。对于木质构件来说，建模时不需要刻意还原木材的每一处纹理瑕疵，但是要把影响装配和使用的关键特征做准确，比如各个面的平面度、棱边的倒角大小、斜面的角度公差，这些特征才是决定零件实际使用性能的核心，过度追求外观纹理的写实反而会增加模型的冗余数据量，影响大装配场景下的软件运行流畅度。
