原木拼接经典连杆玩具结构设计

　　这款木质连杆构件的设计，最初的出发点是还原传统拼接玩具的核心传动逻辑，同时兼顾实木加工的工艺可行性，避免出现常规塑料玩具设计中忽略木材切削特性的问题。从实际应用场景来看，这类构件主要用于儿童益智拼接玩具套装、手工木质教具以及复古玩具收藏摆件的组装，既可以作为独立的传动连杆完成多构件联动，也能作为基础结构件搭配其他木质零件搭建不同的动态玩具结构，比如简易的机械臂、联动跷跷板、原木传动小车等，在中小学科创实践课的木质结构搭建活动中，这类标准化的连杆零件也是使用率较高的基础耗材，不需要复杂的金属连接件，仅靠木质榫卯插接就能完成结构固定。

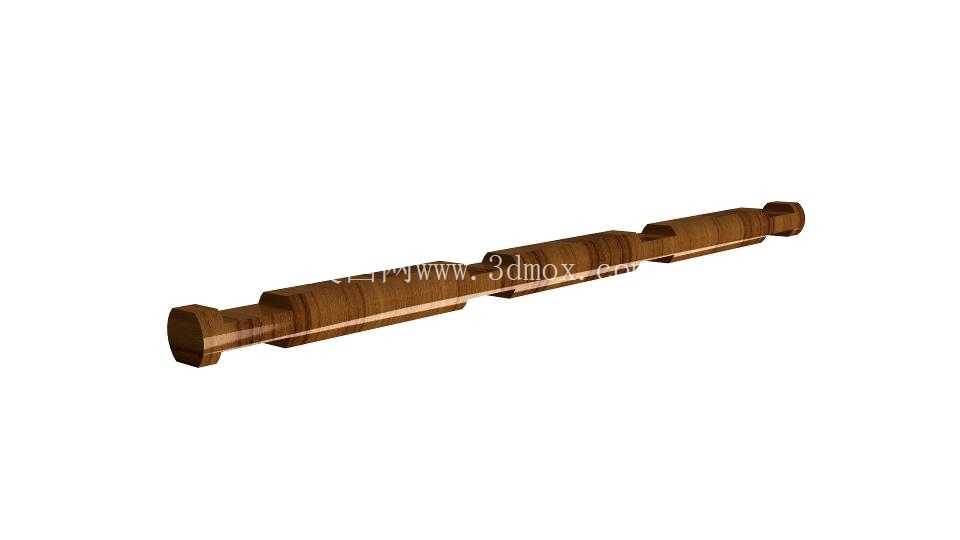

　　从功能特性上看，该构件采用整木切削成型，两端设计了等直径的圆柱插接端，中间段做了阶梯式的轴径变化，不同直径的轴段可以匹配不同厚度的木质连接板，同时轴肩位置可以起到轴向定位的作用，避免安装后出现连杆窜动的问题。构件表面做了圆弧过渡处理，没有尖锐棱角，符合玩具类产品的安全设计要求，木材本身的纹理也保留了自然质感，不需要额外做漆面喷涂就能达到较好的外观效果，同时也避免了油漆涂层带来的安全隐患。

　　设计过程中首先考虑的是实木加工的公差控制，因为木材存在湿胀干缩的特性，所以插接端的直径预留了0.1mm的配合间隙，既不会因为间隙过大导致插接后松动，也不会因为过盈量太大造成安装时木材开裂。整体外形采用对称式结构，两端的插接段长度一致，中间的轴段长度按照常用的木质连接板间距设置，安装时不需要额外区分方向，降低了拼装的难度。从安装边界来看，构件总长度适配常规10-15cm间距的安装孔位，两端插接端的直径匹配标准6mm的木质安装孔，中间最大轴径处的直径为12mm，安装时需要预留至少14mm的径向活动空间，避免连杆运动时与周边构件发生干涉。

　　在结构强度校核上，考虑到玩具使用过程中可能承受的弯折、扭转作用力，中间轴段的过渡位置全部采用R2以上的圆角过渡，避免应力集中导致木材断裂，同时整木下料时选择顺纹方向切削，让木材的纤维方向与连杆的受力方向保持一致，大幅提升构件的抗弯折能力。不同于塑料注塑件的均匀壁厚设计，木质构件的设计需要顺着木材的天然特性调整结构，比如在轴径变化的位置没有做直角台阶，而是采用缓坡过渡，既减少了切削加工的难度，也避免了直角位置在受力时出现崩茬的问题。

　　实际使用中，这类木质连杆不需要额外的紧固件，依靠木材本身的摩擦力就能完成固定，多次拆装后也不会出现明显的磨损，适合反复拼装使用的场景。在三维建模过程中，所有的回转面都采用同轴度约束，保证两端插接端的同轴度误差控制在0.05mm以内，避免安装后出现连杆卡滞、运动不顺畅的问题。同时模型中还原了木材的纹理走向，在做装配仿真时可以直观看到不同安装角度下纹理的呈现效果，方便后续加工时确定下料的方向。对于手工木质玩具制作者来说，这个模型的结构尺寸可以直接作为加工参考，不需要额外做尺寸换算，按照模型标注的尺寸下料切削，就能得到配合精度合格的零件，搭配其他标准木质构件就能快速搭建出不同的动态玩具结构，不需要复杂的金属配件或者粘接工序，拼装过程简单易操作，也能让使用者直观理解连杆传动的基本机械原理。
