工业立式排气消音装置三维结构设计

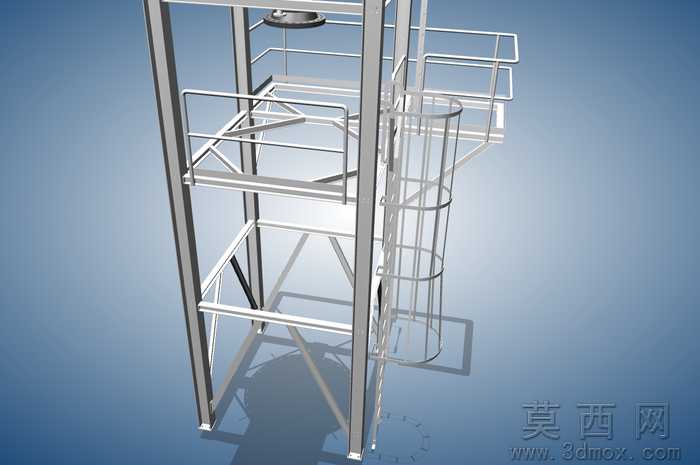

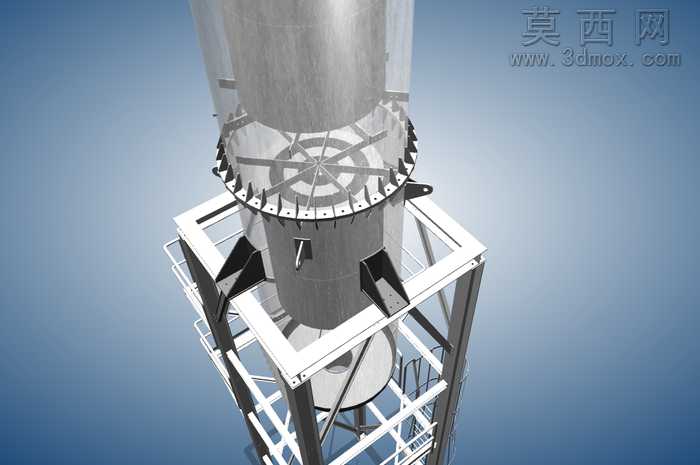

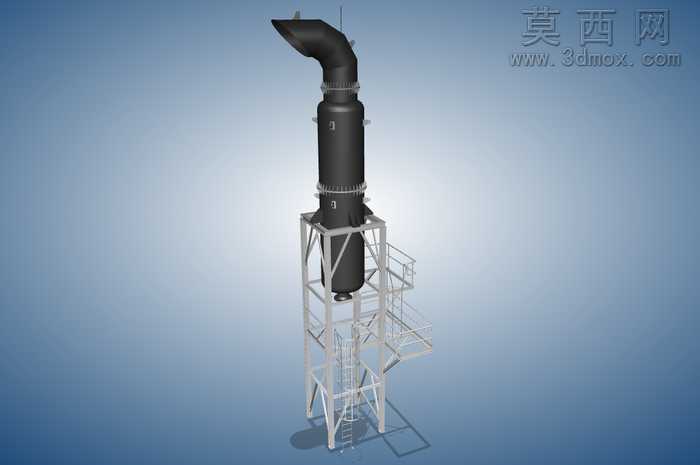

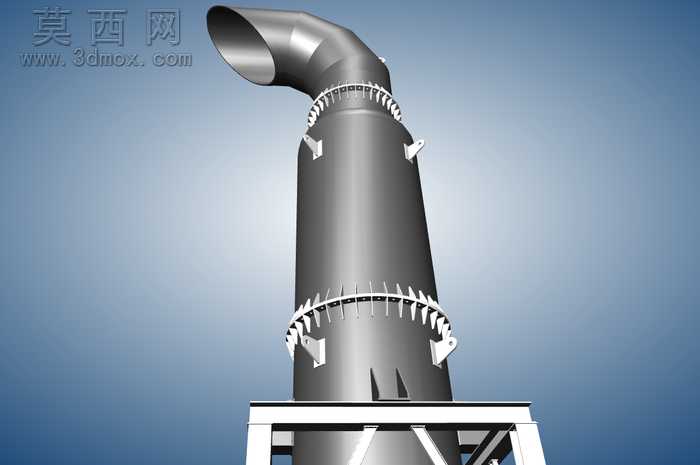

本模型为工业立式排气消音装置的完整三维设计成果，建模阶段采用参数化特征建模方式，先以回转体命令构建消音塔主体的圆柱形筒体结构，精准控制筒体各段的直径、壁厚参数，还原设备的分段式法兰连接结构，每段筒体的对接法兰都预留了标准螺栓孔位，符合工业管道安装的通用规范。顶部的弯管排气段采用扫掠命令生成，精准匹配弯管的曲率半径与端口倾斜角度，保证排气气流导向的合理性。配套的钢结构支撑框架采用型材库调用标准型钢构件，依次搭建立柱、横梁、斜向支撑、爬梯与操作平台结构，爬梯的踏步间距、平台护栏高度都符合工业安全设计标准，各构件之间的连接节点都做了贴合实际的焊接结构模拟。材质渲染阶段，主体筒体采用哑光深灰金属材质，模拟工业碳钢设备的防腐涂层质感，表面添加细微的使用痕迹纹理提升真实感，钢结构支架采用银灰色镀锌钢材材质，区分出不同构件的材质差异，法兰、螺栓等连接件采用亮面金属材质，突出连接结构的细节。场景布光采用三点布光法，主光源从侧上方照射，突出设备的立体轮廓与结构层次，辅助光源补光消除暗部死黑，背景采用渐变浅蓝色调，模拟工业产品展示的标准渲染环境。设计过程中充分考虑消音设备的实际工况需求，筒体内部预留了消音填料的安装空腔结构，支撑框架的载荷分布经过合理规划，保证设备安装后的结构稳定性，顶部弯管的角度设计可有效避免雨水灌入筒体内部，爬梯与操作平台的布局方便后期设备的检修维护，整体模型结构完整，细节还原度高，可用于工业降噪项目的方案展示、安装指导以及相关设备的结构参考。
