移动式焊接烟尘排气净化设备三维设计

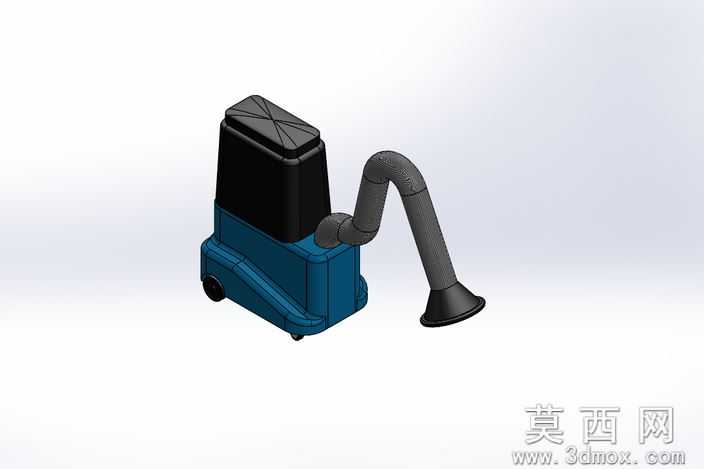

本模型为移动式焊接烟尘排气处理设备，采用SolidWorks完成全参数化三维建模，整体结构遵循工业除尘设备的实用化设计逻辑，完整还原了设备各功能模块的装配关系与形态特征。建模过程中首先搭建设备的主体承载底座，底座采用带加强筋的注塑级壳体结构设计，预留脚轮安装位与上部主机舱的定位卡槽，通过拉伸、抽壳、圆角等基础特征完成底座的曲面过渡处理，避免尖锐棱角带来的工业安全隐患，同时匹配车间设备的防磕碰设计要求。上部主机舱分为上下两个功能段，下段为动力与过滤单元容纳腔，采用与底座一致的深蓝工程塑料材质，建模时通过薄壁特征还原壳体的壁厚参数，表面设计细微的防滑纹理提升真实质感；上段为排风消音段，采用哑光黑色工程塑料材质，顶部设计交叉格栅式排风结构，通过阵列特征完成格栅的均匀排布，既保证排风通畅，又能阻挡大体积杂物进入设备内部。吸气臂部分采用可任意弯曲定型的万向波纹管结构，建模时通过螺旋扫描特征还原波纹管的环形褶皱形态，搭配两端的硬质连接接头，一端与主机舱侧面的吸气口紧密装配，另一端连接喇叭形集气吸罩，吸罩边缘做加厚卷边处理，提升吸气时的气流聚拢效果。设备底部配置四个万向脚轮，其中两个带刹车结构，通过旋转、装配约束完成脚轮与底座的连接，还原设备可灵活移动、随时驻停的使用特性。材质渲染阶段，针对不同部件匹配对应的工业材质属性：塑料壳体部分添加细微的磨砂质感，调整反射参数模拟工程塑料的半哑光特性；波纹管部分添加橡胶材质的轻微弹性质感，还原褶皱处的光影层次；金属脚轮支架添加金属拉丝质感，滚轮部分采用硬质橡胶材质，还原真实工业设备的材质差异。结构设计上充分考虑焊接工位的使用需求，万向吸气臂可根据焊接点位的位置自由调整角度与长度，覆盖一定范围内的焊接作业区域，移动底座设计让设备可在不同焊接工位间灵活转运，无需复杂的管道铺设即可快速投入使用，适配零散焊接作业点的烟尘收集需求，整体模型装配逻辑清晰，各部件无干涉，可直接用于结构验证、方案展示与教学演示场景。
