工业电弧炉冶炼设备三维结构设计

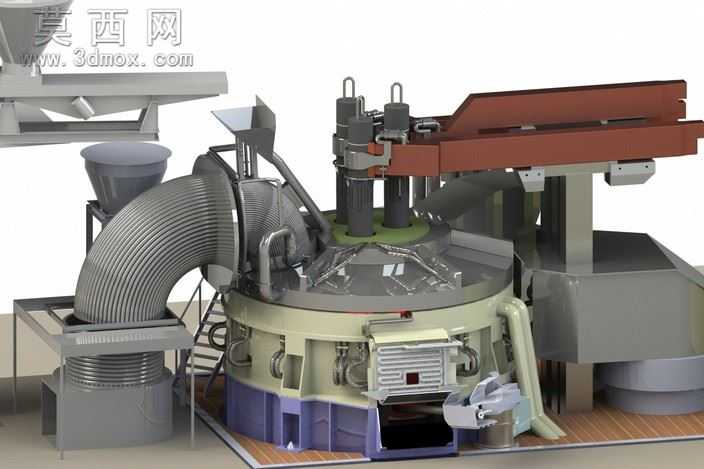

本模型为工业电弧炉冶炼设备的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体设备的布局框架搭建，再逐一拆分细化各个功能模块，确保各部件的装配关系精准匹配，无干涉错位问题。建模过程中对电弧炉的核心结构做了精细化还原，包括圆形炉体主体、顶部电极升降机构、侧面进料排烟管道、底部支撑基座、侧边操作检修平台以及配套的上料输送结构，每一处管线的走向、法兰的连接位置、加强筋的排布都参照真实工业电弧炉的结构参数进行绘制，还原了设备的真实比例与结构逻辑。材质渲染阶段针对不同部件做了差异化的材质表现，炉体主体的金属外壳做了哑光金属质感处理，表面添加了轻微的工业使用磨损纹理，还原真实工业设备的质感；排烟管道采用波纹金属材质，还原其柔性伸缩的结构特性；顶部的横梁结构做了防锈漆质感的红棕色材质表现，底部基座采用厚重的铸铁材质，搭配混凝土质感的安装地面，整体渲染光影采用工业厂房内的柔和环境光，突出设备的厚重感与工业属性。结构设计上充分考虑了电弧炉的实际工作逻辑，电极升降机构的导向结构、炉体的倾转辅助结构、排烟管道的对接位置都做了合理的布局，既还原了真实设备的功能结构，也通过三维建模的方式直观呈现了各部件的装配关系与运作空间，可用于冶金设备的结构展示、教学演示以及相关工程方案的可视化参考，整体模型结构完整，细节丰富，各部件可单独拆分查看，清晰展现了工业电弧炉从外部壳体到内部配套结构的完整设计逻辑。
