立式工业物料储存罐三维设计作品

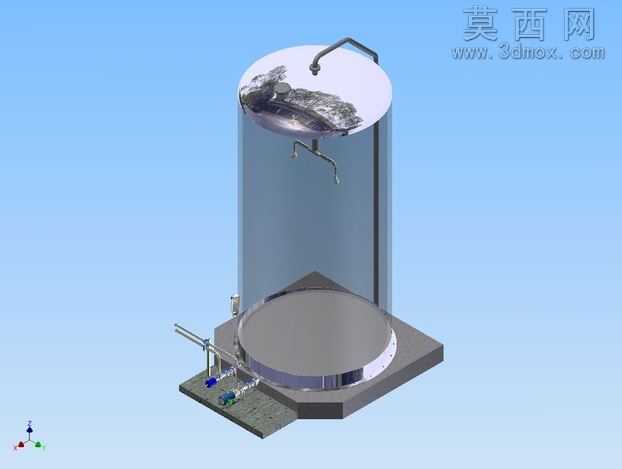

本作品为立式工业物料储存罐的三维建模设计成果，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先从底部承载基座开始绘制草图，对六边形安装底座的安装孔位、承重面厚度、边缘倒角参数进行精准定义，通过拉伸、切除特征完成基座实体建模，确保基座与罐体连接位置的同轴度公差符合工业设备安装要求。罐体主体采用薄壁圆筒结构建模，对筒壁厚度、上下法兰连接边的螺栓孔阵列参数进行逐一设定，通过抽壳特征完成筒体内腔构建，同时预留了侧面管路接口的安装位置，保证接口与筒壁的连接过渡平滑无应力集中缺陷。顶部罐盖部分采用圆形平板结构建模，对罐盖上方的弯管出料组件、悬挂吊具结构进行单独装配建模，弯管部分通过扫掠特征完成流道构建，吊具部分采用钣金折弯特征匹配实际吊装作业的结构强度要求，罐盖与筒体的连接位置设置了密封槽结构，还原工业储罐的密封装配逻辑。罐体侧面外接的管路组件包含阀门、输送管道、快接接头等零部件，每个零部件都按照工业通用标准件尺寸进行建模，管路的走向、连接位置都经过布局优化，避免出现管路干涉问题。渲染阶段采用浅蓝色渐变背景突出设备主体，金属材质部分分别赋予基座铸铁哑光材质、筒体不锈钢镜面材质、管路镀锌金属材质，不同材质的粗糙度、反射率参数经过反复调试，还原不同工业金属部件的真实质感，非金属密封件部分赋予橡胶哑光材质，区分不同部件的材质属性。整体设计思路围绕工业储存罐的实际使用场景展开，从承载稳定性、管路输送合理性、吊装维护便捷性三个维度进行结构优化，既还原了真实工业储罐的结构细节，也通过参数化建模方式保留了后续修改调整的空间，可用于工业储料设备的方案展示、结构教学、装配模拟等场景，模型的每个装配部件都保留了独立的特征树，方便使用者拆解查看内部结构，理解立式储存罐的装配逻辑与工作原理。
