汽轮机涡轮叶片参数化三维结构设计

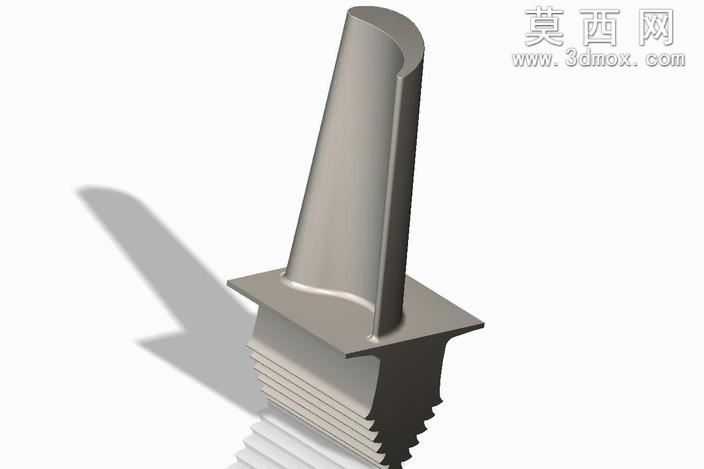

本作品为汽轮机配套涡轮叶片的三维参数化设计模型，整体采用Creo Parametric 2.0完成全流程建模，建模过程严格遵循涡轮叶片的气动外形设计规范与机械装配要求，完整还原了叶片的叶身、叶根、缘板三大核心结构。叶身部分采用变截面扭曲翼型设计，建模时通过多截面气动轮廓线的精准拟合，叠加平滑的曲面过渡约束，保证叶身型面的流线连续性，可满足高温高压气流作用下的气动效率要求，曲面建模完成后通过曲率分析工具反复校验，消除曲面褶皱、曲率突变等设计缺陷，确保型面精度符合涡轮部件的加工基准要求。缘板部分采用方形定位结构，建模时严格对齐叶身根部的安装基准，通过拉伸、倒角、拔模等特征完成结构搭建，缘板与叶身的衔接处采用圆角过渡处理，可有效降低工作状态下的应力集中问题，提升部件的抗疲劳性能。叶根部分采用枞树型榫头结构，通过多道平行齿槽的参数化阵列完成建模，每道齿的角度、间距、齿顶圆角均按照行业通用的涡轮叶片安装标准设定，可保证叶片与轮盘装配时的定位精度与连接强度，齿槽部分的建模添加了装配间隙的参数化控制，可根据实际装配需求快速调整配合公差。模型渲染阶段采用高温合金金属材质，调整材质的金属度、粗糙度与环境反射参数，还原涡轮叶片真实的金属质感与表面加工纹理，渲染时添加定向光源模拟工作场景的光照效果，通过阴影投射突出叶片各部分的结构层次与轮廓特征。整体模型采用全参数化设计逻辑，所有结构尺寸均关联参数变量，可根据不同功率汽轮机、风机的设计需求快速调整叶身长度、翼型曲率、榫头尺寸等核心参数，无需重新搭建建模流程，大幅提升同类型部件的设计迭代效率，模型结构完整无碎面、无破孔，可直接用于后续的有限元仿真分析、数控加工编程以及装配模拟验证，为涡轮类动力部件的设计研发提供精准的三维数字模型支撑。
