ManrodMR-22铣削用十字滑台结构设计

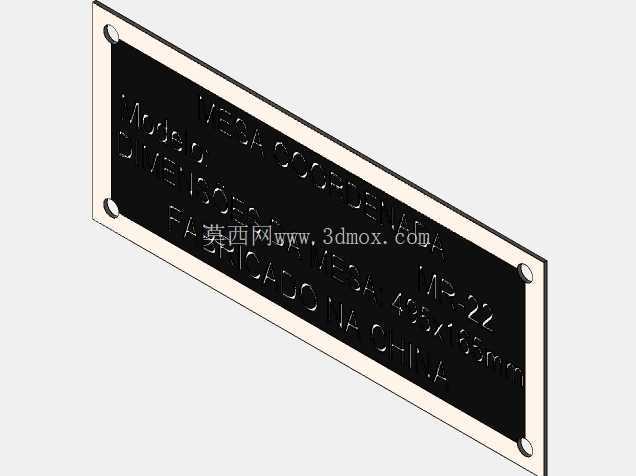

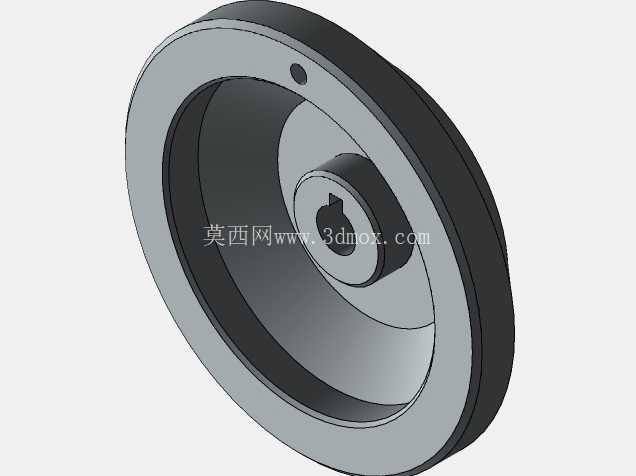

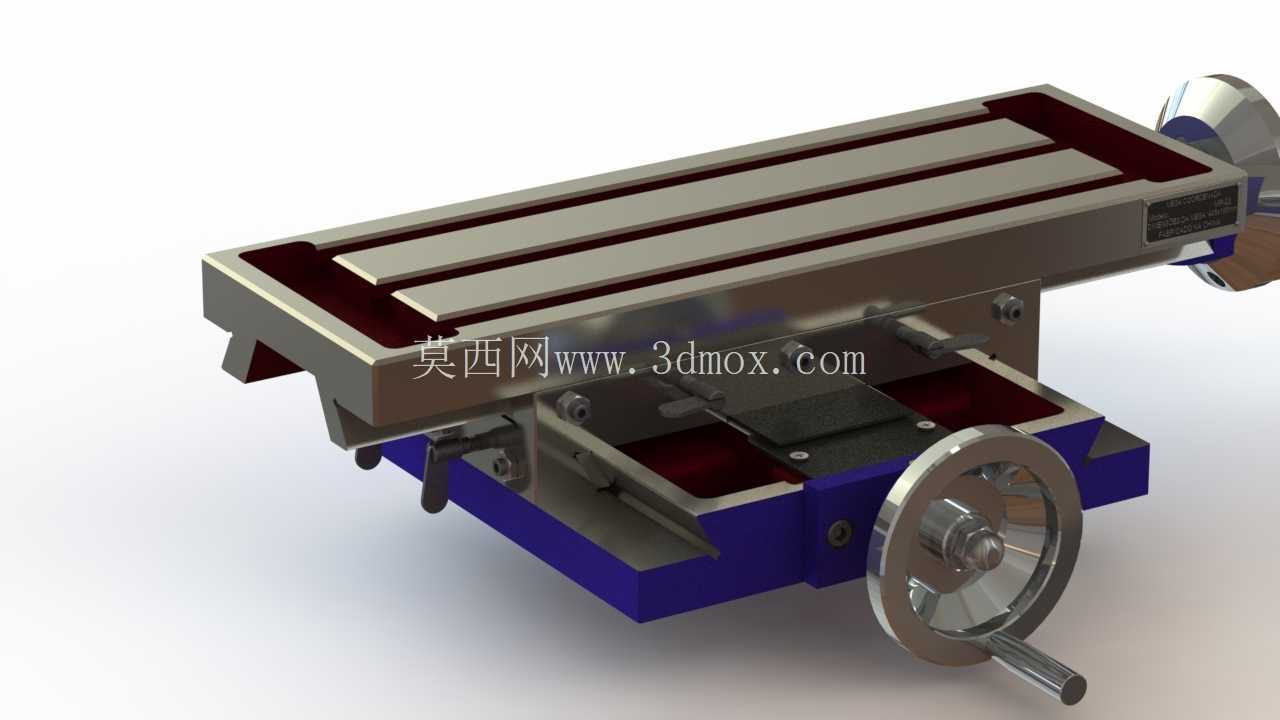

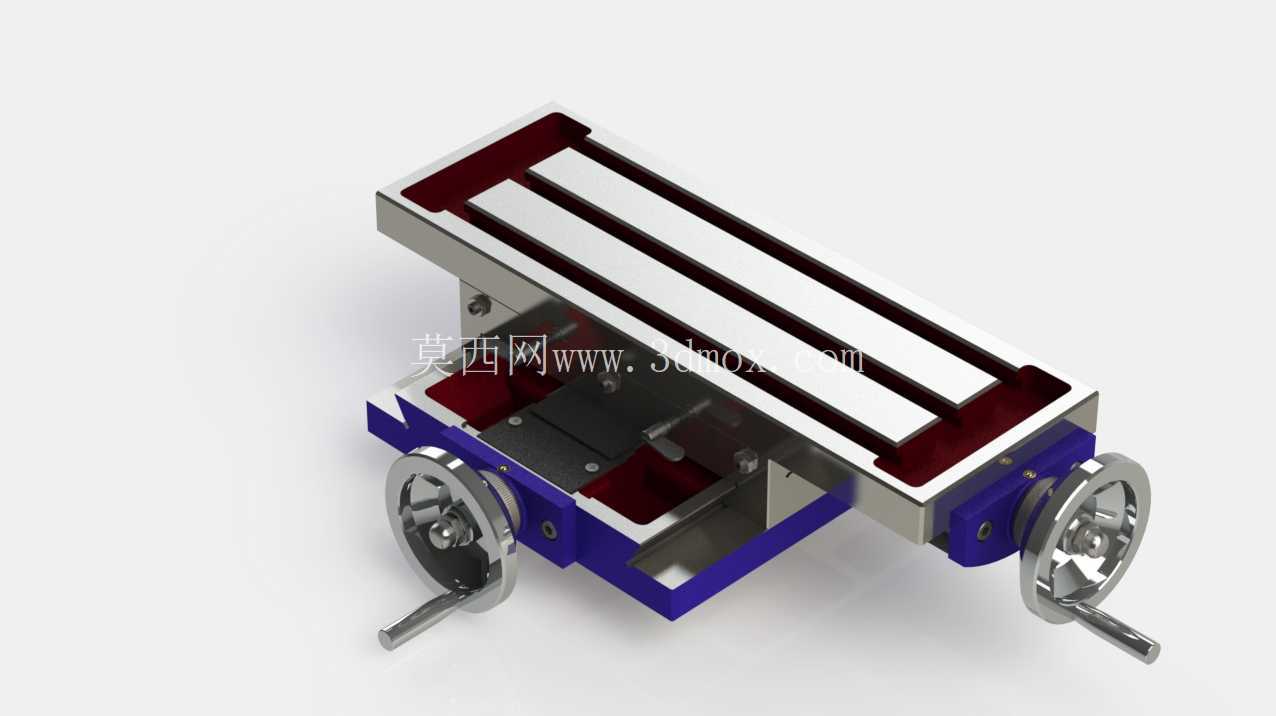

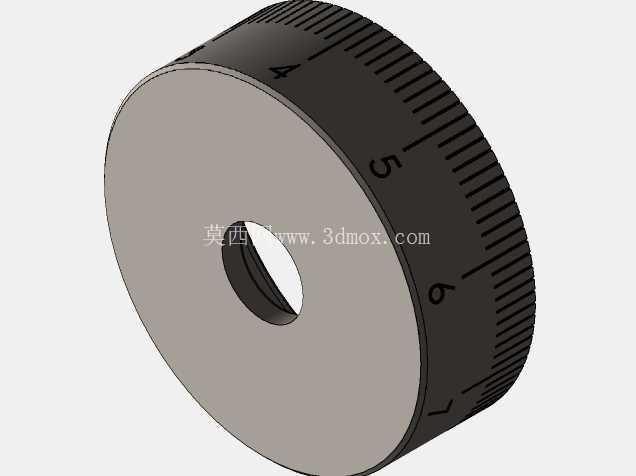

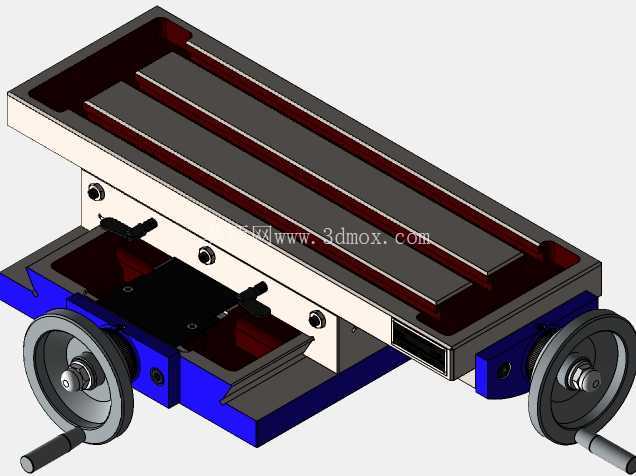

　　这款十字滑台的台面尺寸为495x165mm，在小型铣削加工场景中适配性极强，不管是台式钻铣床的加装改造，还是小型专用铣削设备的工装配套，都能匹配对应的安装空间。从结构设计来看，它采用十字交叉导轨布局，两个进给方向相互垂直，可实现工件在水平面内的双向位置调整，手动操作的手轮直接连接丝杠副，进给过程中手轮的转动阻尼均匀，没有明显的空程间隙，能保证进给量的精准控制，对于小批量零件的铣削加工、钻孔定位、倒角修边这类工序来说，操作门槛低，调整效率高。

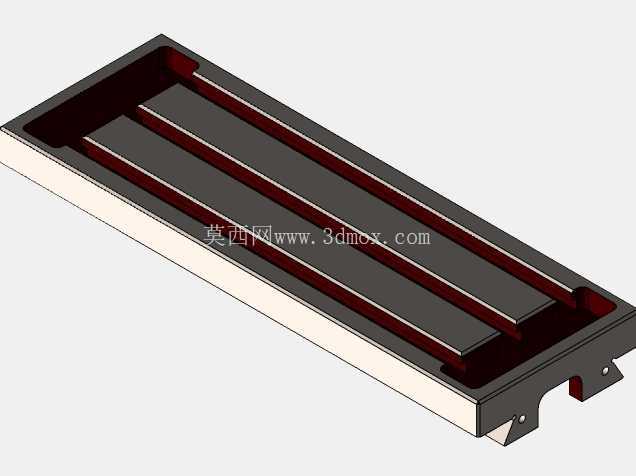

　　在实际车间应用里，这类手动十字滑台常被配套在小型立式铣床上，用来装夹小型五金零件、模具镶件、非标小构件，操作人员通过转动两个方向的手轮，就能带动台面上的工件完成X、Y向的位置移动，配合主轴的Z向进给，完成平面铣削、键槽加工、钻孔攻丝、端面修形等常见工序。它的台面上开有标准T型槽，装夹时可以直接搭配T型螺栓、压板来固定工件或者平口钳，不需要额外改制台面，适配常规的机床装夹配件。

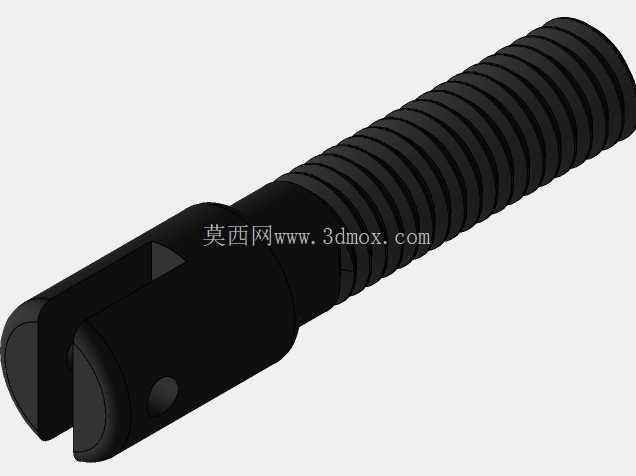

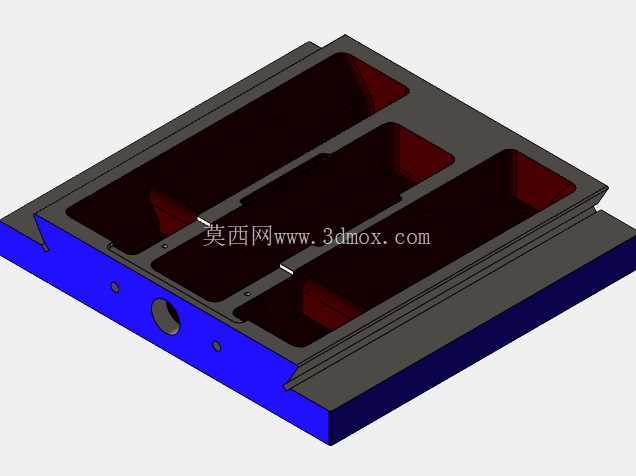

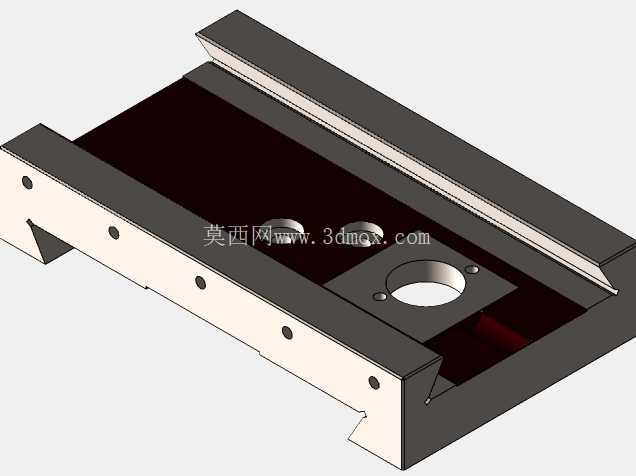

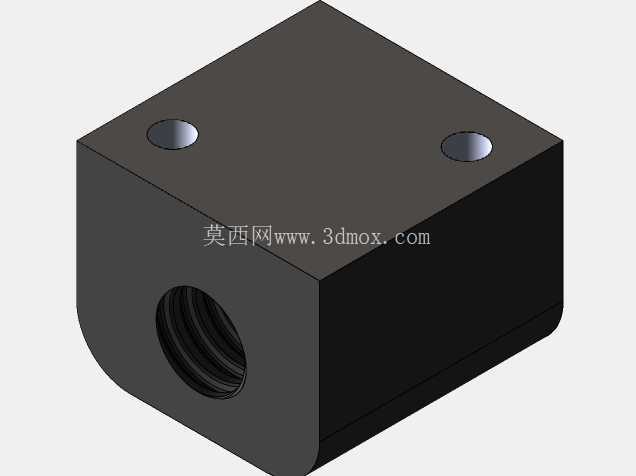

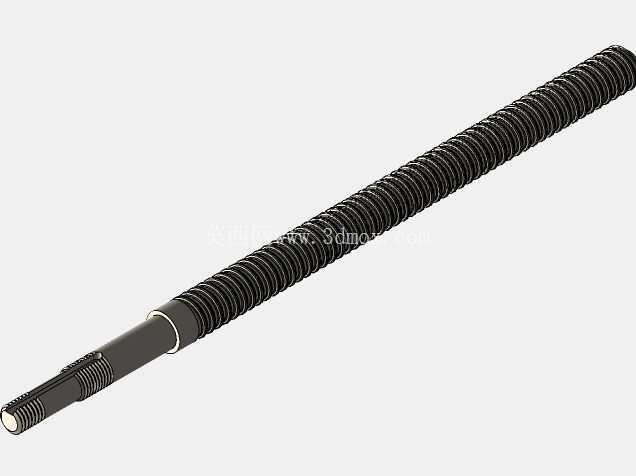

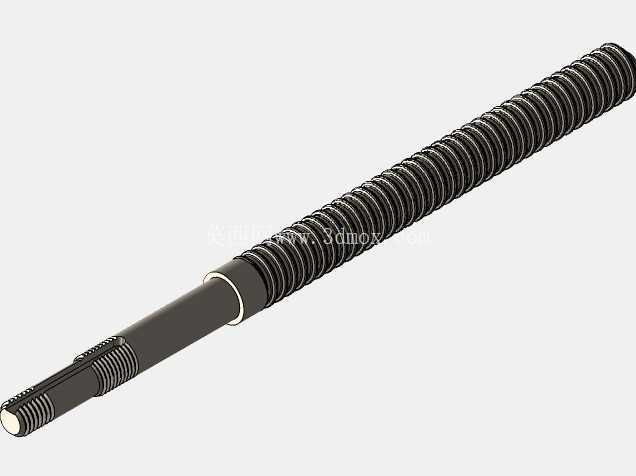

　　设计层面上，这款滑台的底座采用高刚性铸铁材质，导轨面经过磨削处理，滑动配合面的接触精度有保障，长期使用下的磨损量可控，能维持稳定的进给精度。丝杠采用梯形丝杠结构，具备一定的自锁能力，调整到目标位置后不会因为切削力的作用出现位置窜动，不需要额外加装锁紧机构就能满足常规铣削的受力要求，简化了操作流程。滑台的两个进给轴都设置了行程限位结构，避免操作时手轮转动超程导致丝杠脱出或者导轨脱开，降低了误操作带来的设备损坏风险。

　　从安装边界来看，底座的安装孔位按照常规小型机床的工作台布局设计，既可以直接固定在台式铣床的床身上，也可以加装在铸铁平台上作为独立的手动定位工装使用，整体高度控制合理，不会过多占用Z向的加工行程，配套小型主轴头使用时也不会出现行程不足的问题。台面的承载能力经过结构优化，在495x165mm的台面上可以承载不超过额定负载的中小型工件，满足小型零件加工的承重需求，导轨的滑动面设置了防尘结构，能阻挡铣削过程中产生的铁屑、切削液进入导轨配合面，减少日常维护的工作量，延长设备的使用寿命。

　　在工装改造场景中，这类十字滑台还常被用来搭建专用的小型加工工位，比如给台式钻床加装十字滑台后，就可以实现简单的铣削功能，完成小型零件的槽类加工、平面加工，不需要采购专用的铣床就能满足小批量的加工需求，对于小型加工门店、维修车间、学校实训场地来说，这类结构的实用性非常突出。它的手轮位置设置在操作侧，操作人员站在设备前方就可以方便地完成两个方向的进给调整，操作姿态符合人体工程学要求，长时间操作也不容易产生疲劳。滑台的各运动部件都预留了润滑注油点，日常维护时只需要定期加注润滑脂，就能保证导轨和丝杠的运动顺畅，不需要复杂的保养流程。
