带HOA2004-001编码器的布勒直流减速电机

　　在小型自动化设备、精密传动机构的选型与结构设计环节，带转速反馈的减速动力单元一直是兼顾输出扭矩与转速闭环控制的核心部件，这款集成HOA2004-001编码器的直流齿轮减速电机，就是面向小空间精密传动场景开发的成熟动力方案。从实际应用场景来看，这类带编码器反馈的减速电机常被用在小型输送线的精准调速工位、实验室小型分析仪器的进给机构、医疗设备的精密传动单元、3D打印设备的挤出与运动轴驱动，还有小型智能机器人的行走轮组驱动上，这些场景既要求电机能输出足够的低速扭矩，又需要实时获取输出轴的实际转速，配合控制板实现转速闭环，避免负载波动带来的转速偏差，保证机构运行的精度稳定性。

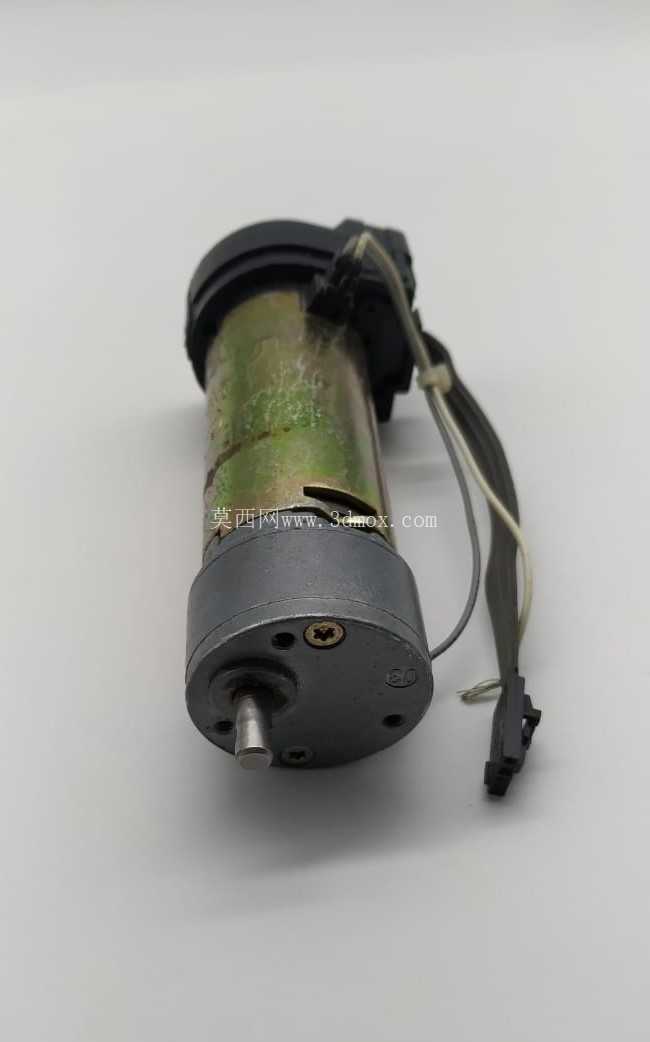

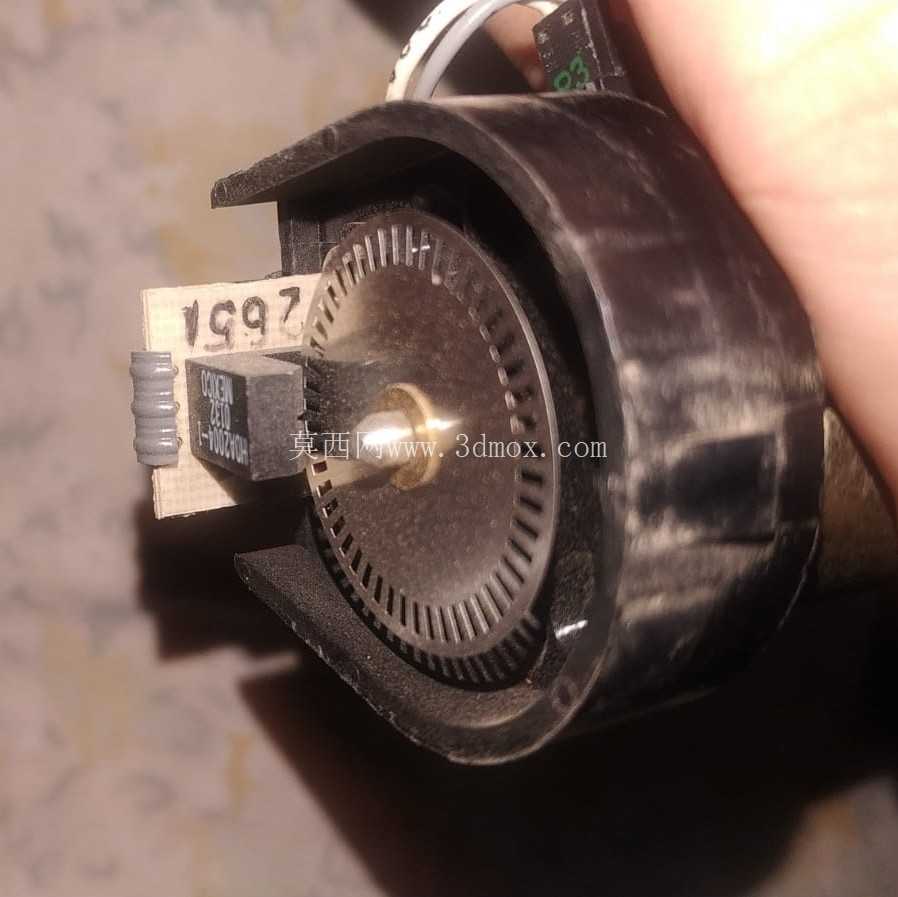

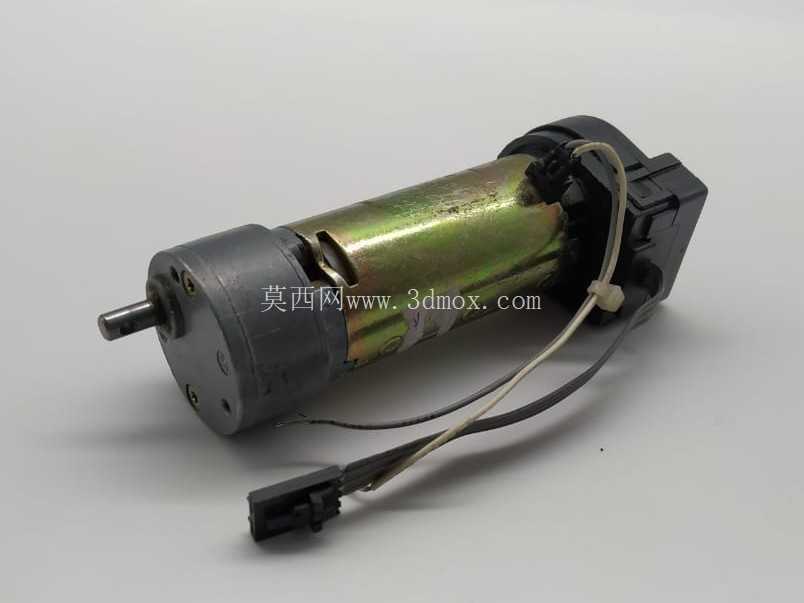

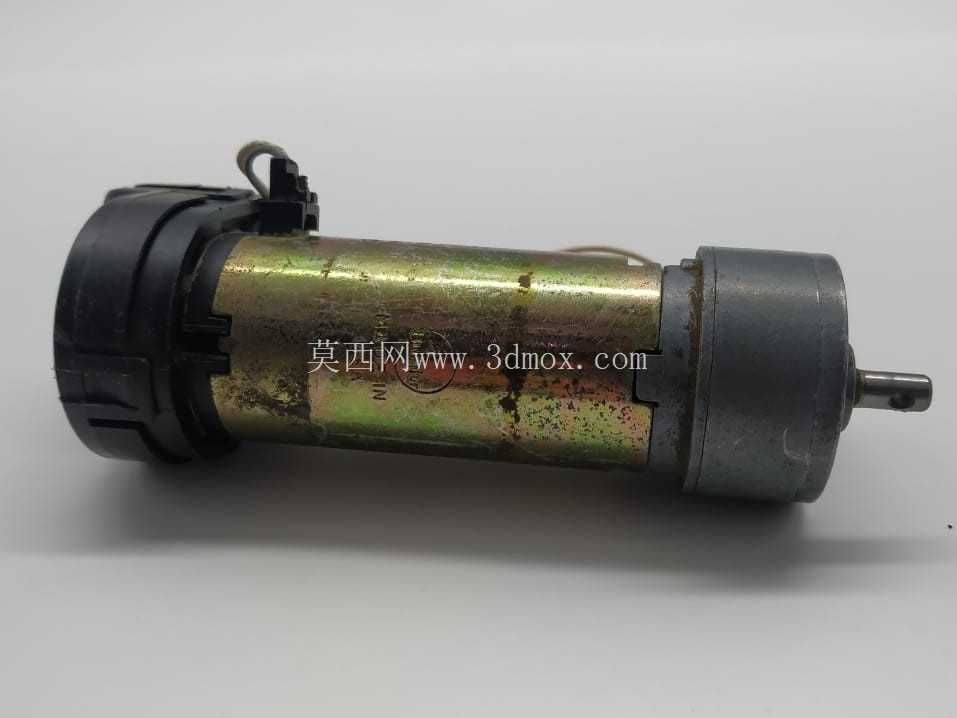

　　从功能特性上拆解，这款电机的核心优势是把减速齿轮箱、直流驱动电机、光电编码器三个功能模块做了高度集成，不需要设计人员额外单独选配编码器再做安装适配，省去了编码器与电机输出轴的同轴度调试、安装支架定制的额外工作量。后端集成的HOA2004-001光电编码器搭配码盘，每转可输出50个脉冲信号，控制端通过采集脉冲频率就能直接换算出输出轴的实时转速，既可以做转速的闭环PID调节，也能通过脉冲计数实现输出轴的转角位置测算，满足需要定长输送、定角度转动的工位需求。前端的齿轮减速箱采用直齿齿轮传动结构，能把直流电机本身的高转速低扭矩输出，转化为低转速高扭矩的动力输出，适配低速重载的传动需求，齿轮箱的输出端采用扁平轴设计，搭配传动件的时候可以有效防止轴与连接件之间的周向打滑，保证扭矩传递的可靠性。

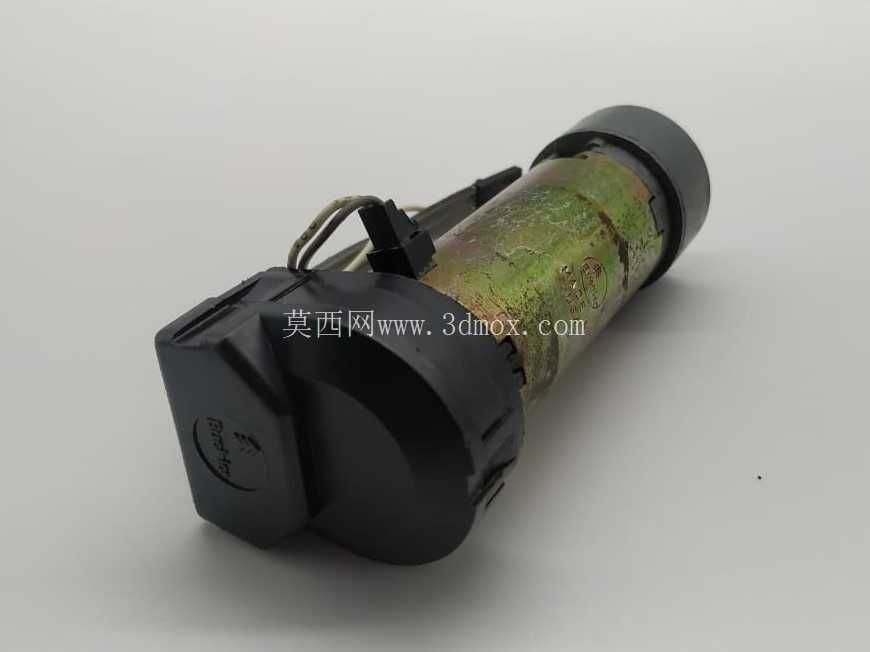

　　从设计思路的角度看，这款集成式电机的结构布局非常紧凑，把编码器模块直接布置在直流电机的尾端，和电机本体共用安装基准，既缩短了整个动力单元的轴向总长度，也保证了编码器码盘和电机轴的同轴度，避免了额外安装编码器带来的同轴度误差导致的脉冲采集不准问题。电机的出线端采用接插件式设计，而不是直接焊线的结构，在设备组装和后期维护更换的时候，不需要重新焊接接线，直接插拔接插件就能完成拆装，大幅提升了装配和维护的效率。电机本体的外壳采用金属材质，既可以保证结构强度，也能在电机运行过程中更好地散出绕组产生的热量，避免长时间运行下的过热退磁问题，延长电机的连续运行寿命。

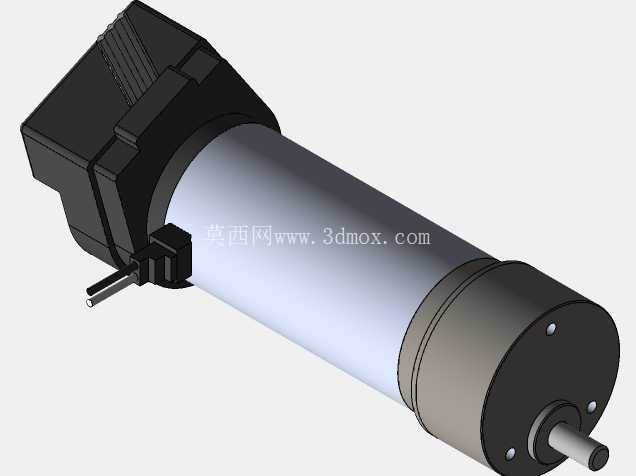

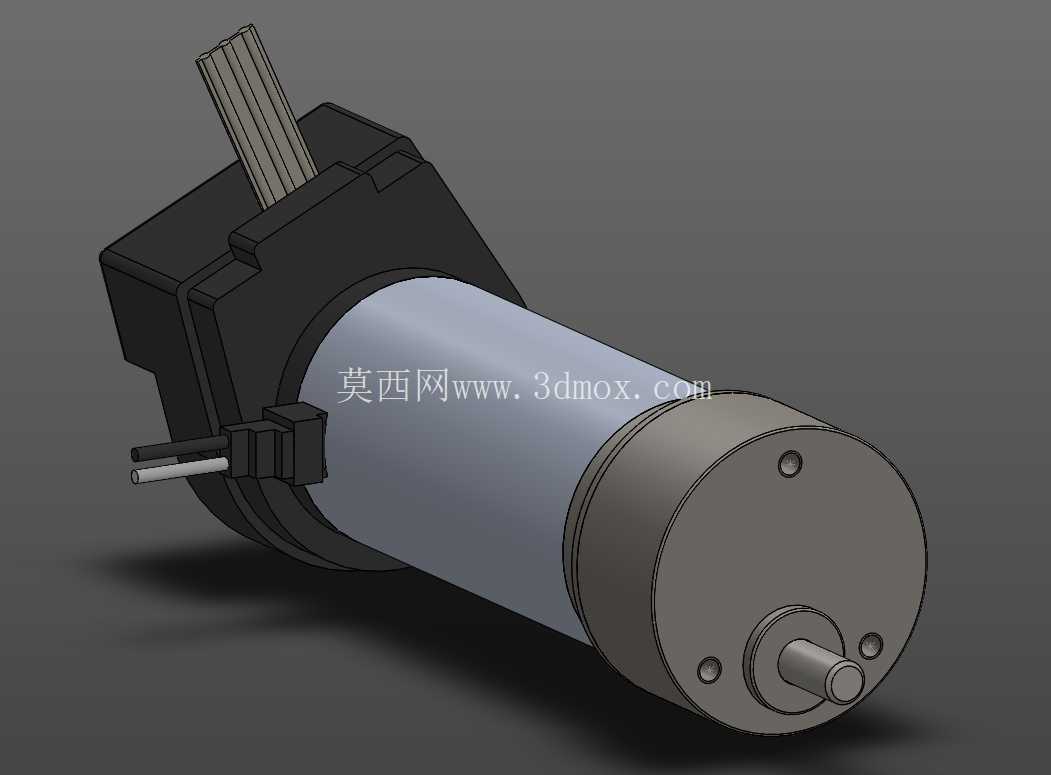

　　再看外形尺寸与安装边界的设计细节，这款电机的齿轮箱部分直径为35mm，直流电机本体的直径为31mm，整个动力单元的机身总长度为87mm，输出轴为直径5mm、长度10mm的扁平轴，安装固定采用3个公制M3螺纹安装孔，安装孔的布局围绕齿轮箱端面均匀分布，设计安装结构的时候，只需要在安装板上对应位置加工3个M3的过孔，就能直接用螺丝完成电机的固定，不需要额外设计定制复杂的安装支架，能有效缩小整个传动机构的占用空间。在做结构布局的时候需要注意，电机尾部的编码器部分有接线引出，接插件的出线方向需要预留至少15mm的接线弯折空间，避免安装的时候压线导致线皮破损或者接插件松脱；输出轴搭配传动轮或者联轴器的时候，传动件的轴向固定位置不能超出输出轴的长度范围，避免传动件和齿轮箱端面发生摩擦，增加额外的运行阻力。

　　在实际选型适配的时候，需要结合实际负载的扭矩和转速需求匹配供电参数，这款电机在12V供电下空载转速为200RPM，堵转电流为2.5A，5V供电下空载转速为78RPM，空载电流为0.15A，设计供电电路的时候需要预留足够的电流余量，避免供电不足导致的电机扭矩不够、转速不稳的问题。编码器的信号输出需要搭配对应的上拉电阻电路，保证脉冲信号的电平匹配控制板的IO口采集阈值，避免出现脉冲漏采导致的转速计算偏差。安装的时候要注意保证电机输出轴和被驱动机构的传动轴同轴度，偏差过大不仅会增加额外的径向负载，加速齿轮箱内部齿轮和轴承的磨损，还会导致运行噪音增大，缩短电机的整体使用寿命。
