公制双屏蔽深沟球轴承参数化三维结构

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零部件，从中小型电机输出轴、机床主轴传动端、输送线辊筒支撑位，到家用机电产品、工业自动化设备的回转节点，都能见到这类轴承的应用身影。双屏蔽结构的公制深沟球轴承，凭借自带的双侧金属屏蔽盖，能够在无额外密封端盖的安装场景下，阻挡外界粉尘、金属碎屑进入轴承内部滚道，同时留存轴承内部预置的润滑脂不易泄漏，大幅降低日常运维的润滑频次，适配多数开式安装、工况粉尘浓度中等的工业场景，无需额外设计密封防护结构就能满足基础防护需求，是设备轻量化设计、紧凑化装配环节中常用的标准件选型方向。

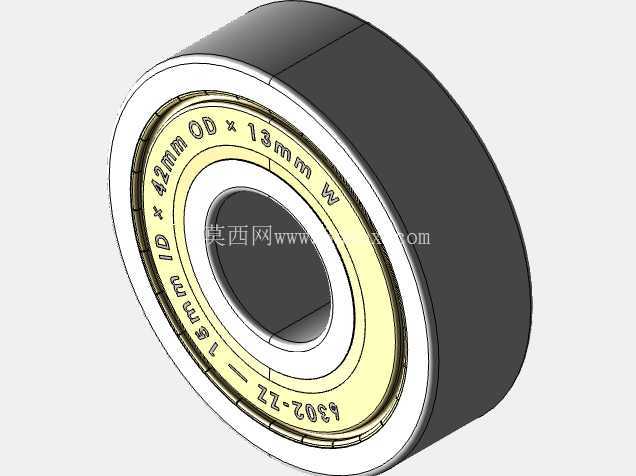

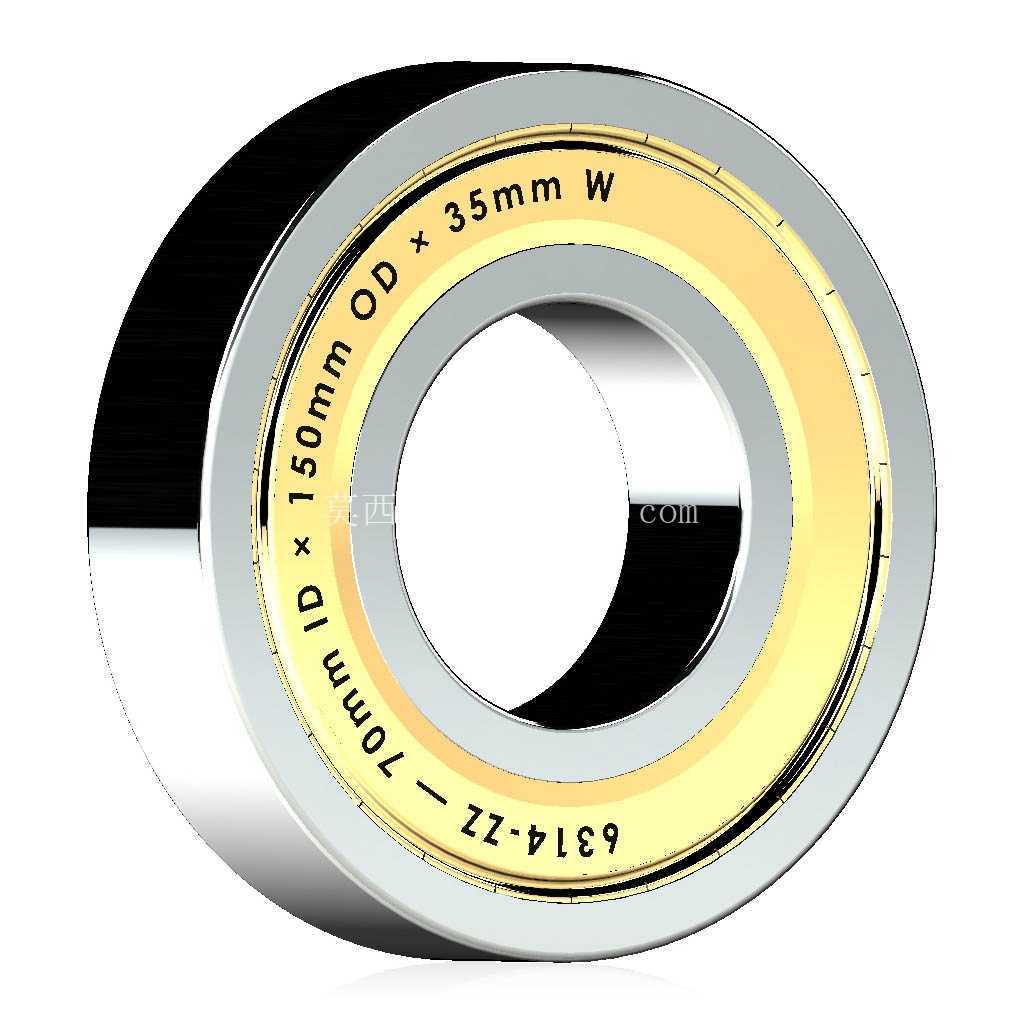

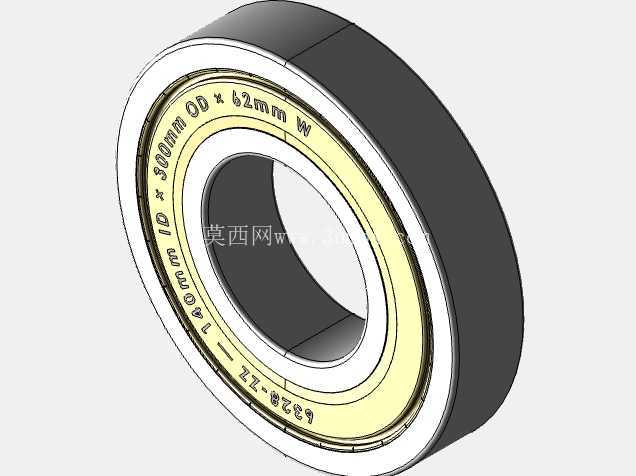

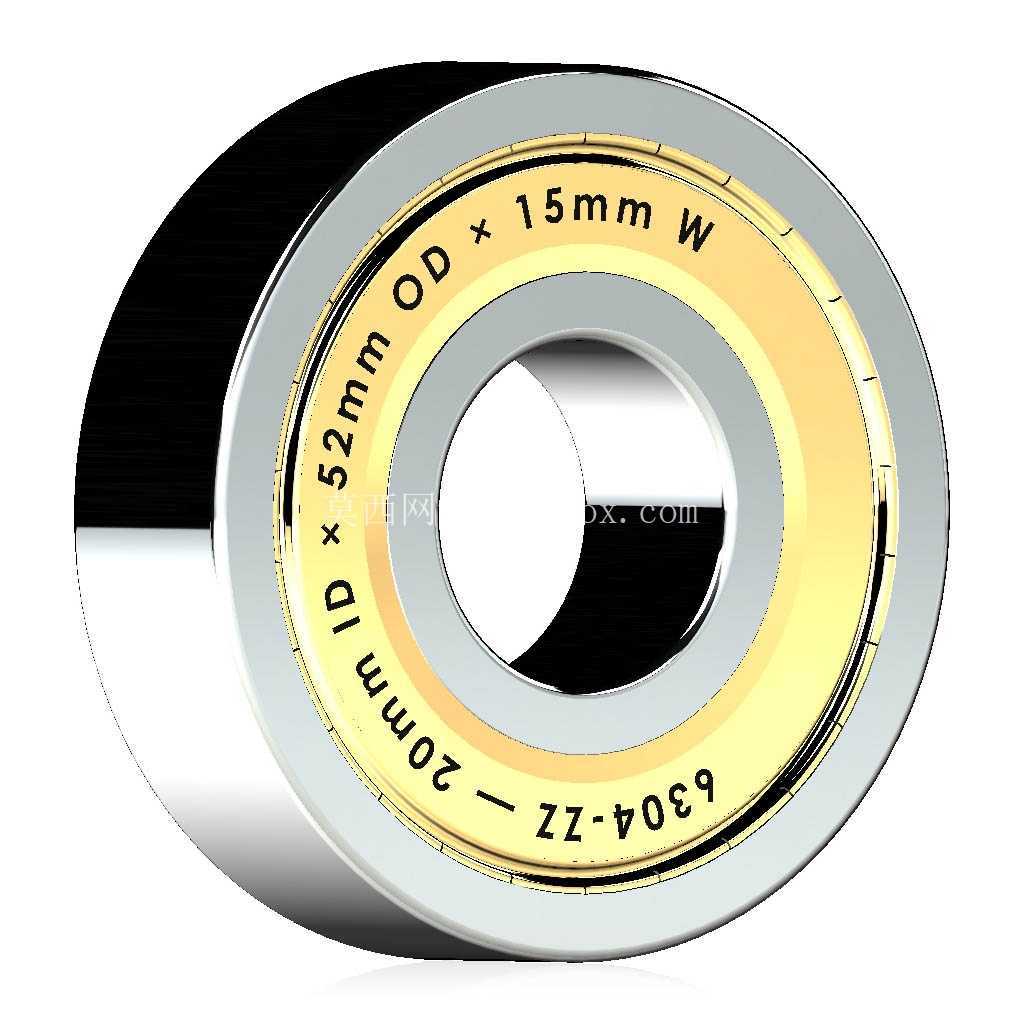

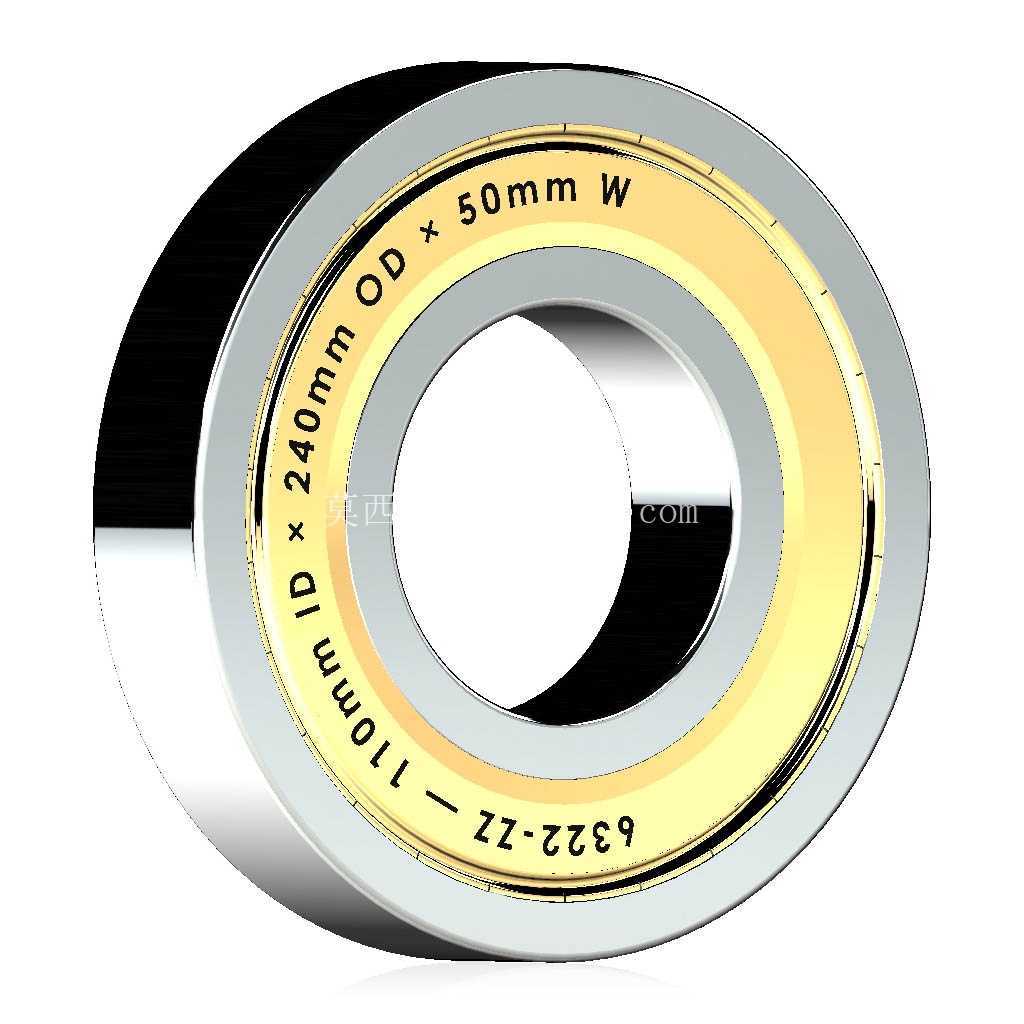

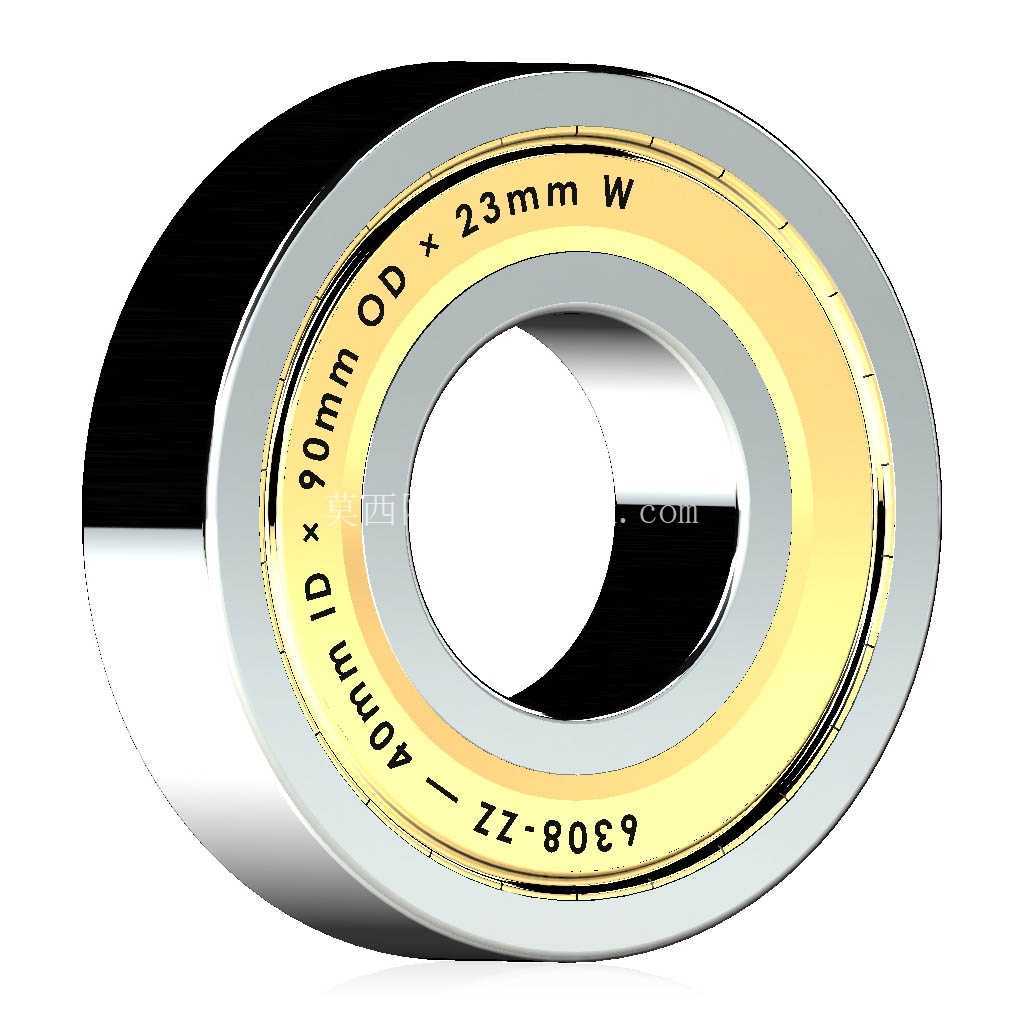

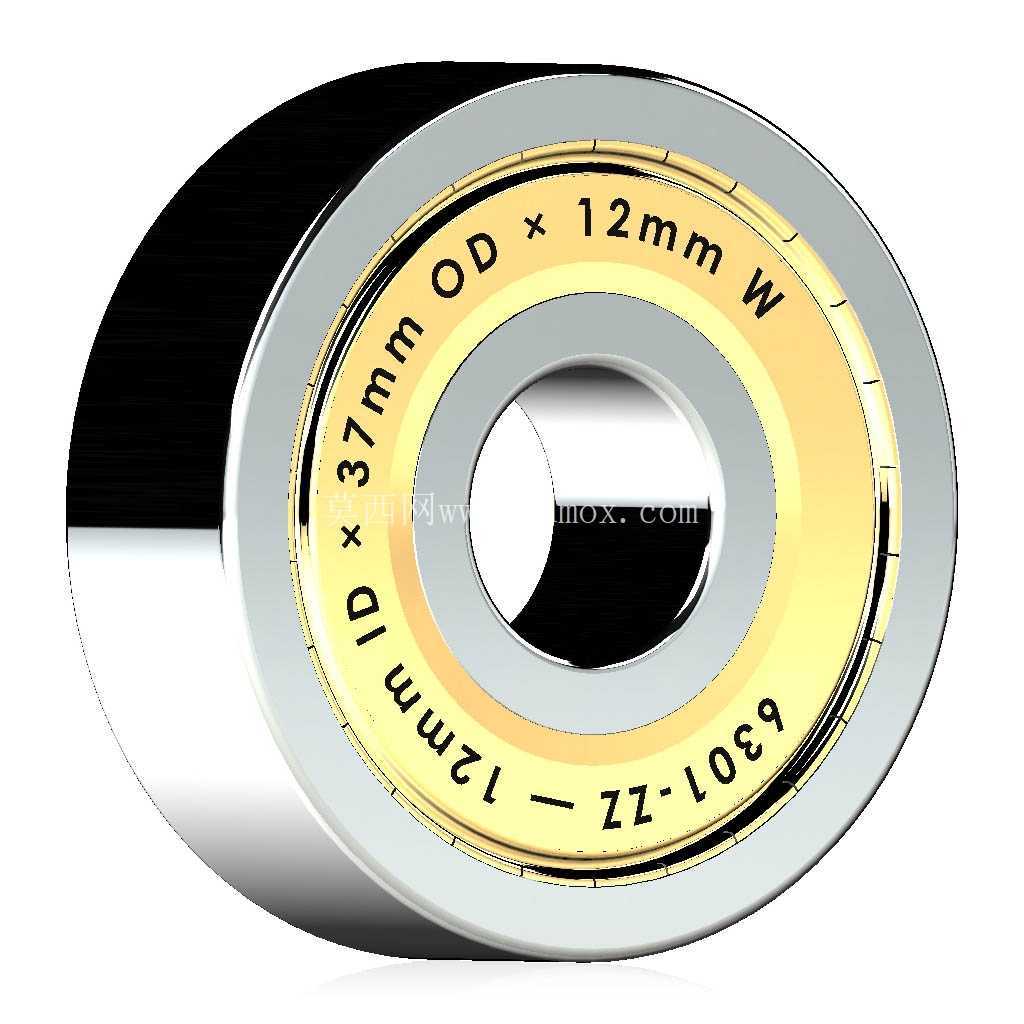

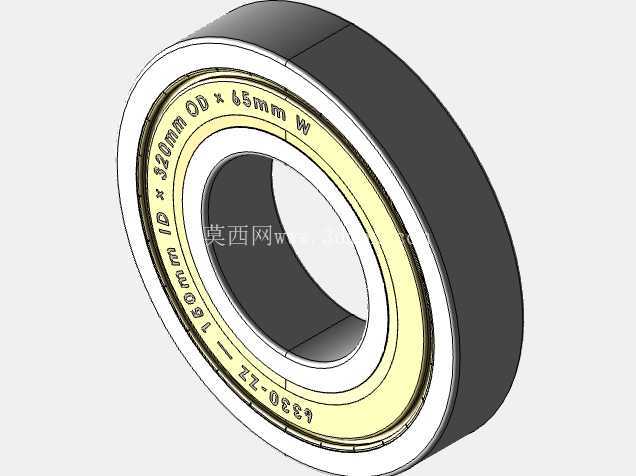

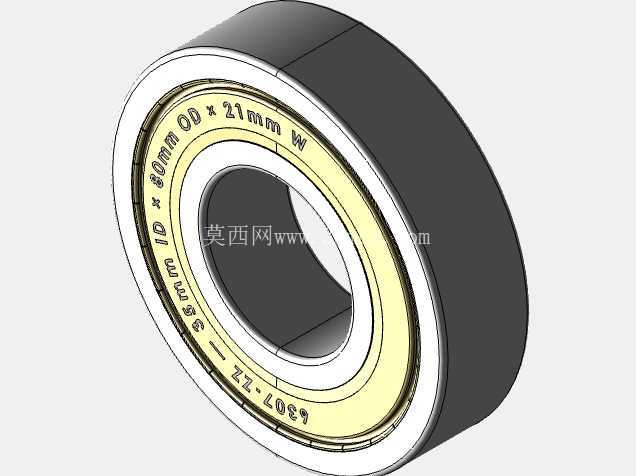

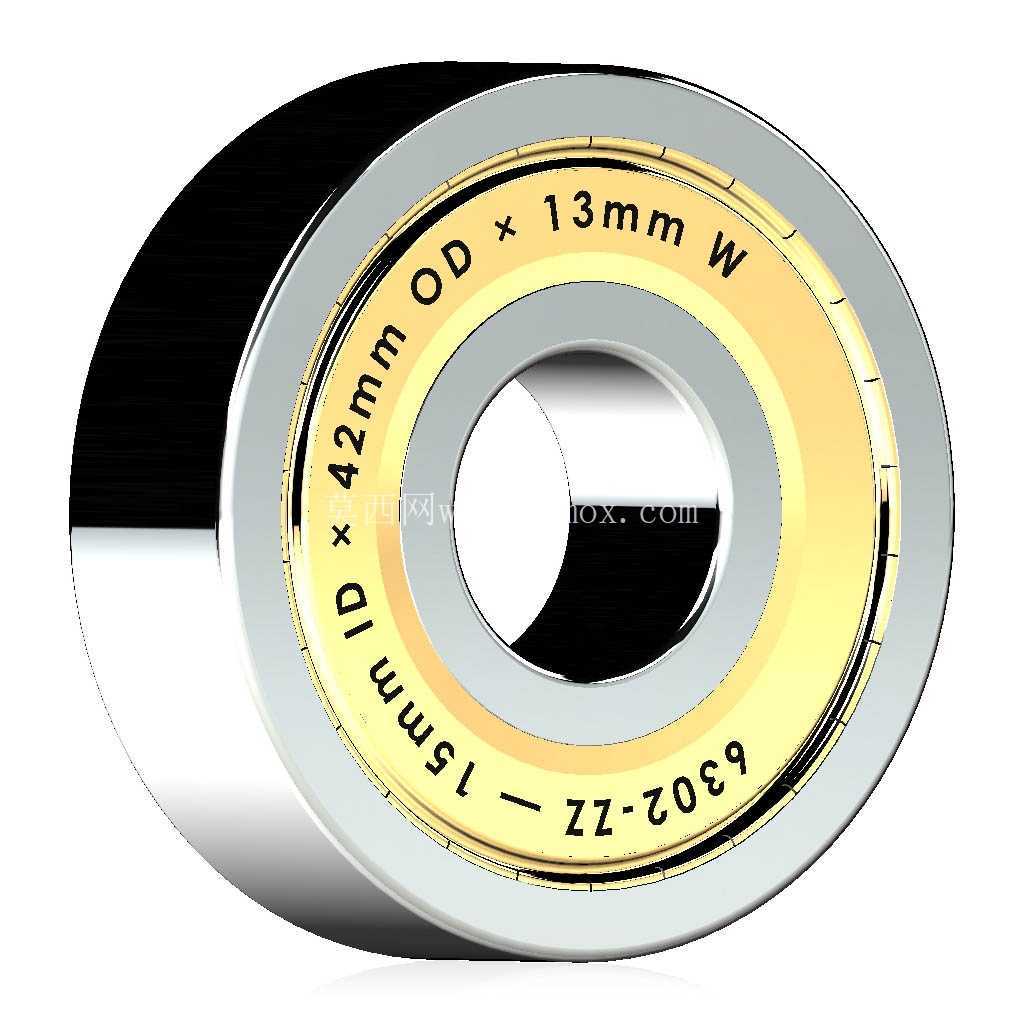

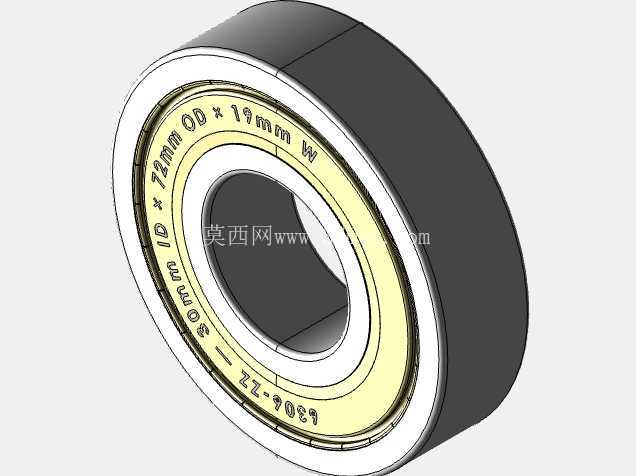

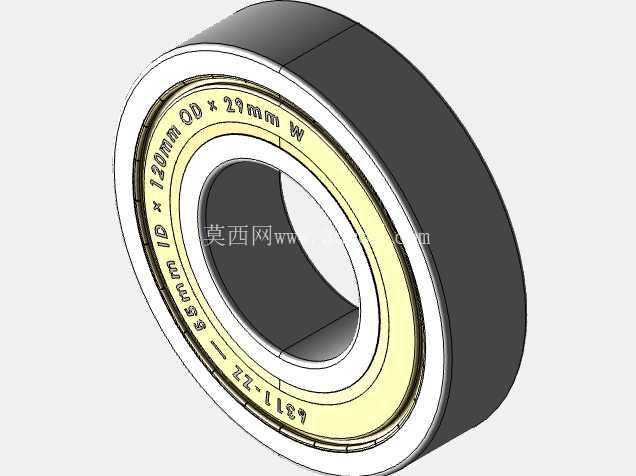

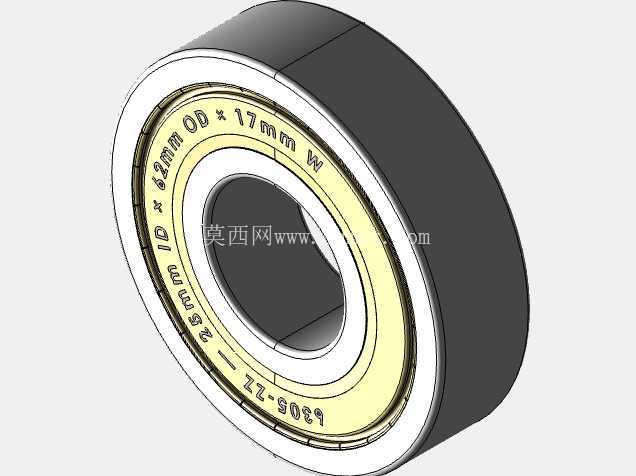

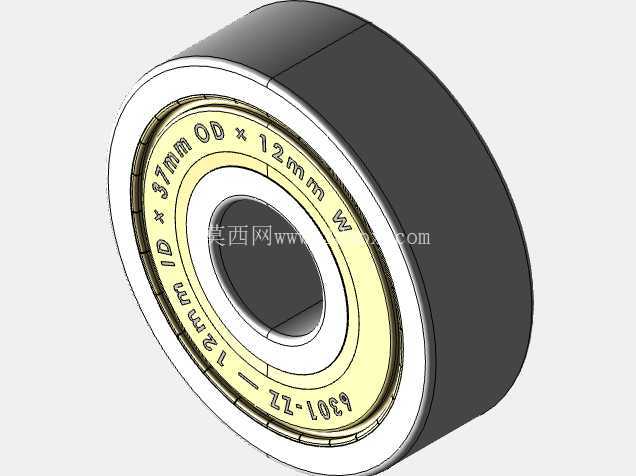

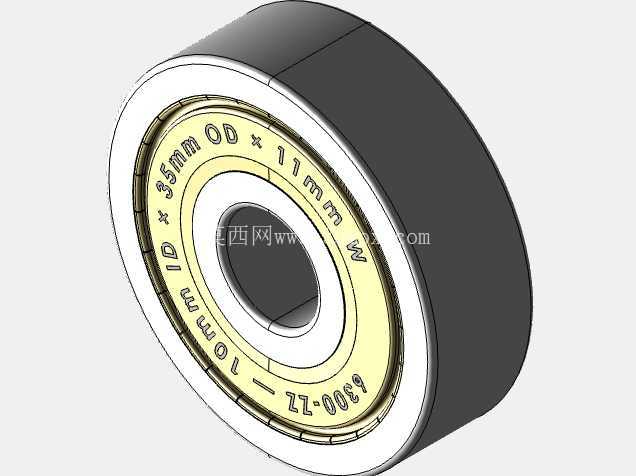

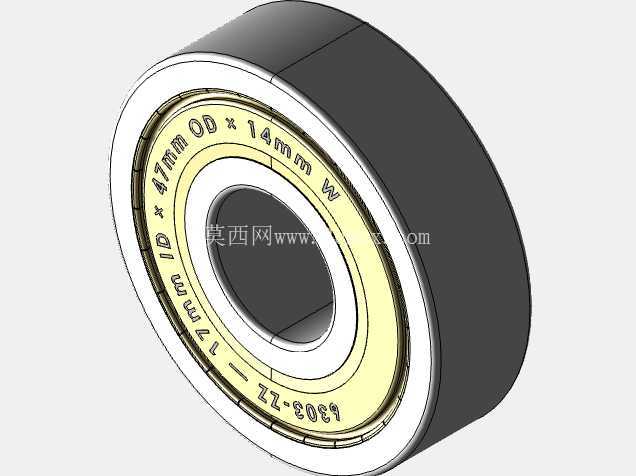

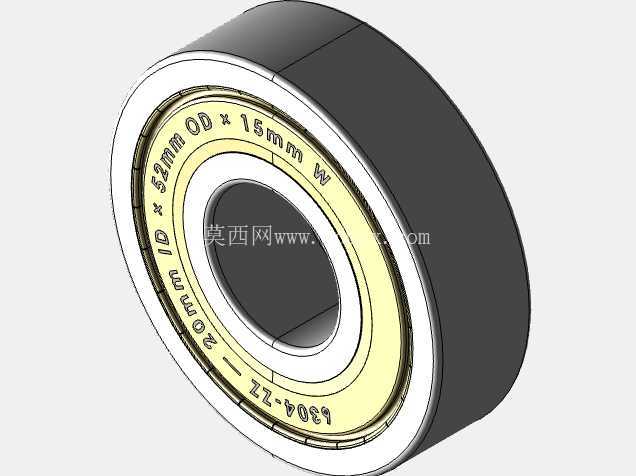

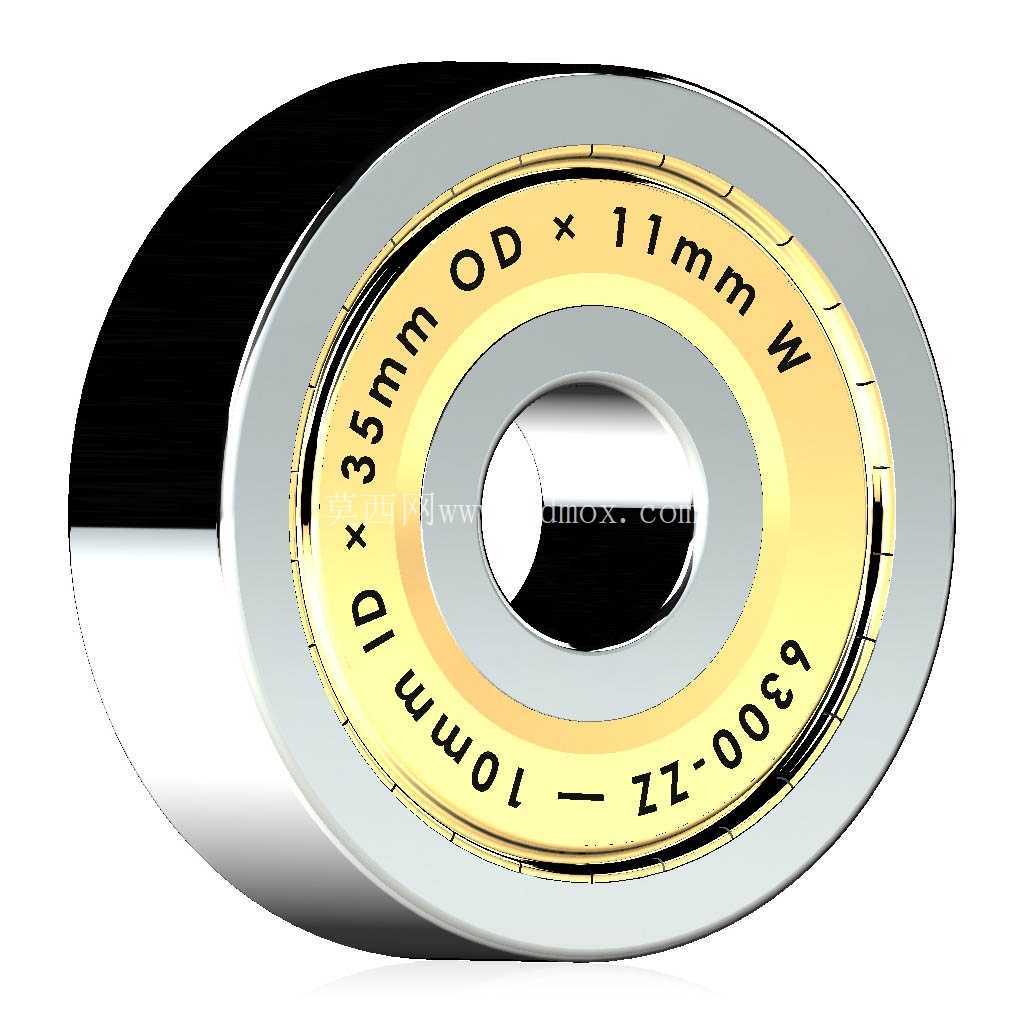

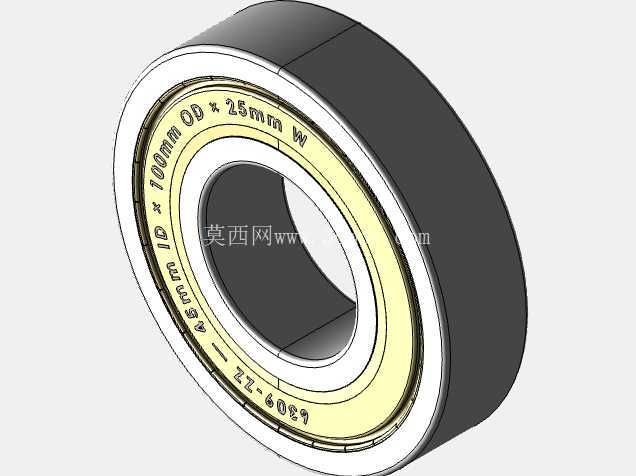

　　这套参数化构建的轴承三维结构，覆盖了6300系列多个常规公制型号的尺寸区间，以6300-ZZ型号为例，其核心安装边界尺寸为内径12mm、外径37mm、宽度12mm，完全符合公制标准轴承的安装尺寸规范，可直接适配对应规格的轴径与轴承座安装孔位，设计过程中严格遵循滚动轴承的通用装配逻辑：内圈与旋转轴采用过盈配合实现周向固定，随轴同步回转；外圈与轴承座孔采用过渡或间隙配合，起到支撑承载的作用；中间的滚动体沿内外圈的弧形滚道均匀排布，保持架将各滚动体等距分隔，避免滚动体之间直接接触产生额外摩擦与磨损，双侧的金属屏蔽盖与内圈外圈的挡边形成窄间隙密封，既不额外增加轴承的转动阻力，又能实现基础的异物阻隔效果。

　　从建模逻辑来看，全局参数驱动的构建方式，能够通过修改内径、外径、宽度、滚动体直径、滚动体数量等核心参数，快速生成同系列不同型号的轴承模型，无需重复进行草图绘制、特征拉伸、阵列装配等重复操作，对于需要批量调用不同规格标准件的整机设计场景来说，能够大幅缩减标准件建模的时间成本。建模过程中对轴承各零件的配合间隙做了符合工程实际的还原：滚动体与滚道之间保留了合理的工作游隙，屏蔽盖与内圈挡边之间预留了不接触的转动间隙，保持架的兜孔尺寸略大于滚动体直径，确保模型在虚拟装配、运动仿真环节中，能够真实模拟轴承的实际转动状态，不会出现过定义、干涉报错等影响仿真准确性的问题。

　　在实际工程应用中，这类双屏蔽深沟球轴承主要承受径向载荷，也可在转速不高的场景下承受一定比例的轴向载荷，相比带接触式橡胶密封的轴承，其金属屏蔽盖不与内圈产生滑动摩擦，极限转速更高，运转过程中的温升更低，适合连续运转的中高速传动场景。选型过程中需要注意安装边界的尺寸匹配：轴肩的高度不能超过内圈的挡边高度，否则会影响轴承的拆卸，轴承座孔的台肩高度也不能超出外圈挡边的限位尺寸，同时要保证安装轴的同轴度公差、轴承座孔的圆柱度公差符合对应精度等级的要求，避免轴承安装后出现偏载，导致滚道局部磨损加剧、使用寿命大幅缩短。在三维装配环节调用这类标准化的参数化轴承模型，能够直接在装配环境中验证安装空间是否充足、相邻零件是否存在干涉，提前排查设计阶段的尺寸匹配问题，减少后续加工装配环节的整改成本。
