塑料PCB防护封盖结构设计

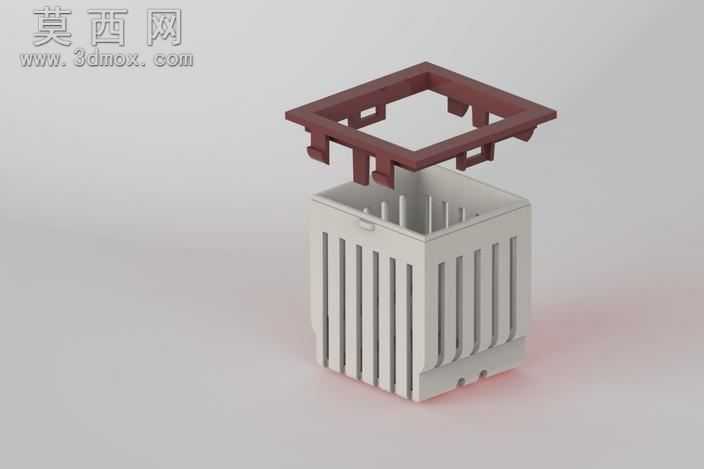

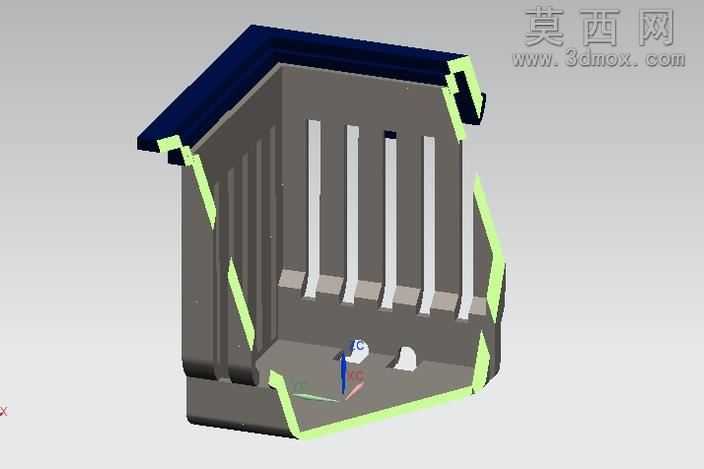

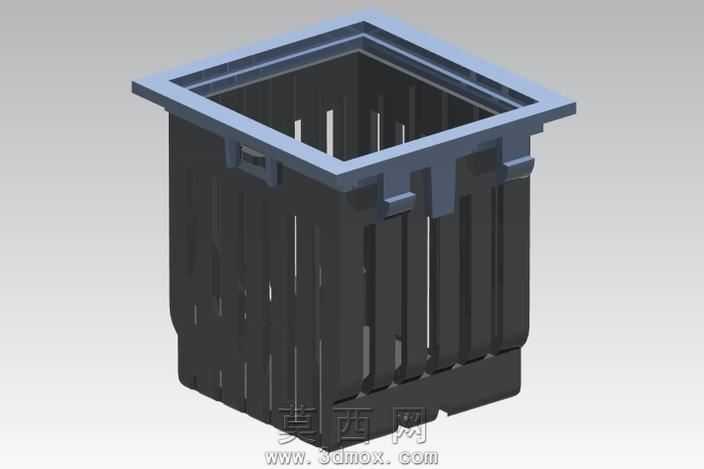

本作品为PCB配套防护封盖的三维结构设计，整体采用上下分体式装配结构，下部为带竖向散热格栅的方形容纳基座，上部为方形框式封盖，二者通过卡扣结构实现免工具快速装配。建模阶段采用全参数化设计逻辑，先对基座部分进行主体草绘，通过拉伸命令生成基座外轮廓，再对阵列式竖向格栅进行切除拉伸，保证格栅间距均匀一致，既满足内部PCB元件的通风散热需求，又能通过格栅结构提升基座整体的结构刚性，避免薄壁壳体受力变形。上部封盖采用框型结构设计，边缘设置多组向下延伸的弹性卡扣，卡扣位置与基座上部的卡槽一一对应，建模时对卡扣的拔模角度、倒圆角参数进行反复调整，既保证卡扣装配时的弹性形变空间足够，又能保证装配后封盖与基座的连接紧密性，不会出现松脱晃动的问题。材质设计上，基座与封盖均采用工程塑料材质，基座赋予浅灰白色哑光塑料材质，表面添加细微的磨砂纹理质感，还原真实注塑件的表面效果；封盖部分赋予深棕红色哑光塑料材质，通过色彩区分上下部件，同时深色封盖也能减少光线直射对内部PCB元件的老化影响。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度照射，补光弱化结构阴影，清晰展现封盖与基座的装配关系、卡扣的细节结构以及格栅的通透效果，同时添加轻微的环境反射，让塑料材质的质感更加真实自然。设计过程中充分考虑注塑生产的工艺要求，所有结构转角处均添加合理的工艺倒圆角，避免应力集中问题，所有薄壁结构的厚度保持均匀一致，避免注塑过程中出现缩痕、缺料等生产缺陷，卡扣的尺寸设计符合常用塑料件的卡扣设计规范，保证装配后的卡扣连接强度满足日常使用的防护需求，整体结构紧凑，装配逻辑清晰，既能够为内部PCB提供可靠的物理防护，避免灰尘、外力磕碰对电路板造成损伤，又通过格栅结构保证了电路板工作时的散热效率，兼顾防护性能与实用功能。
